Как выбрать видеорегистратор для автомобиля в 2021 году: советы от CHIP

С появлением камер на дорогах водителям стало все сложнее доказывать свою невиновность. Если инспектор еще может «войти в положение», тупая железяка просто сделает фото и перешлет его куда надо. Единственный способ подтвердить, что вы не пересекали сплошную линию или не помешали движению пешехода на переходе — купить качественный автомобильный видеорегистратор и правильно его настроить.

Хороший видеорегистратор: какой лучше выбрать?

Сегодня на рынке много разных моделей (кстати, у нас есть подборка лучших), но далеко не каждый из них подходит под современные реалии. Давайте разберемся, какими характеристиками должен обладать идеальный прибор, чтобы понять, какой выбрать видеорегистратор для автомобиля.

Высокое разрешение

. Чем выше — тем лучше. От разрешения видео зависит, например, сможете ли вы различить номера впередиидущей машины или лица участников ДТП.

Широкий угол обзора. Чем шире — тем лучше. Если угол обзора небольшой (меньше 120 градусов), в «поле зрения» не попадет то, что происходит у передних крыльев вашего автомобиля.  Но экстремально большой угол (больше 160 градусов) — это тоже не очень хорошо, поскольку неизбежны сильные искажения объектов.

Надежность крепления. При движении автомобиля неизменно возникает тряска. Если ваш регистратор не будет надежно закреплен,  вы не получите четкого изображения, каким бы качественным видео не было.

Конструкции видеорегистраторов: какие бывают?

Время не стоит на месте, и появляются все новые и новые модели регистраторов. Технически это по-прежнему камера плюс основной блок с экраном, но не всегда они объединены в одном устройстве.

Итак, какими бывают видеорегистраторы?

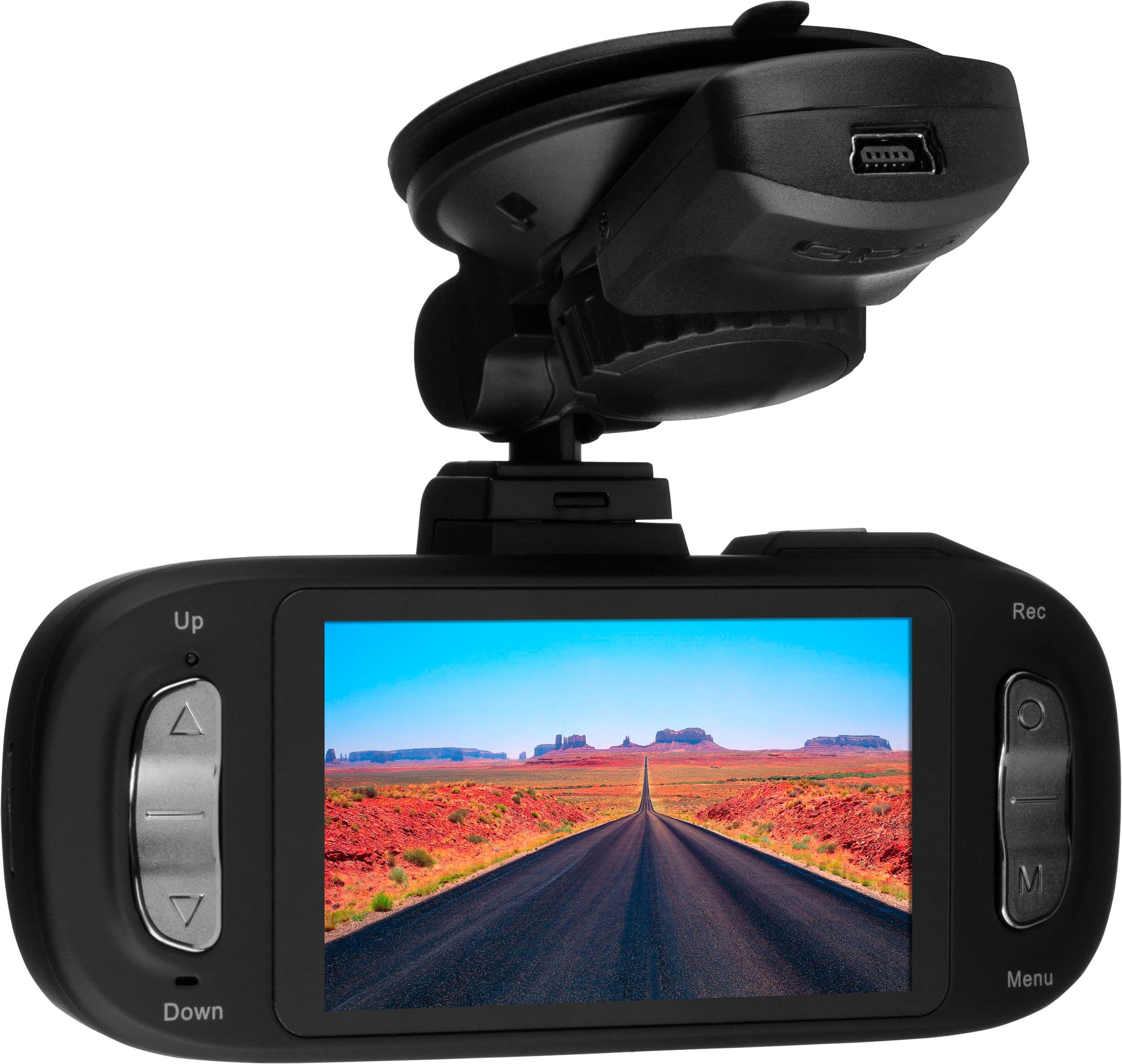

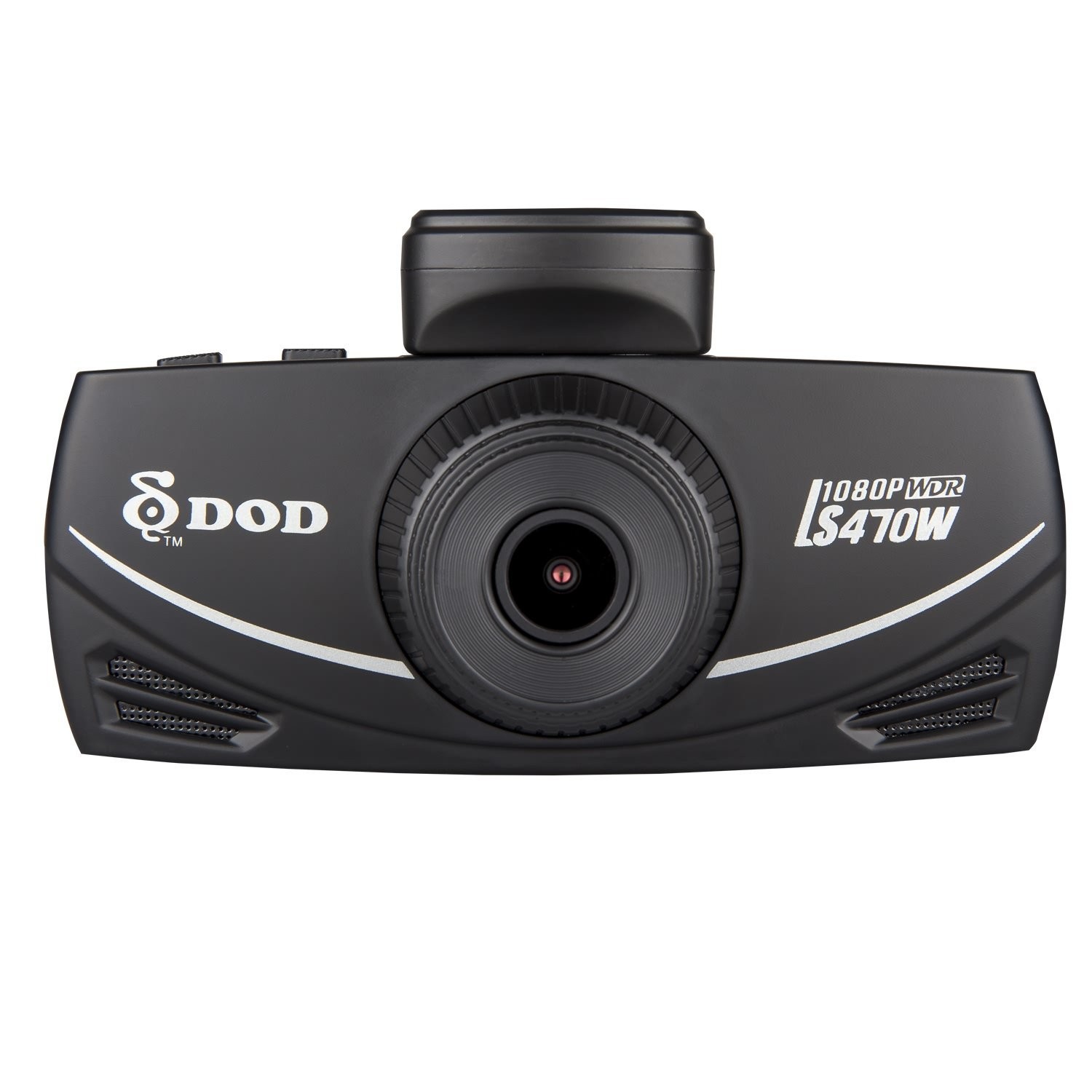

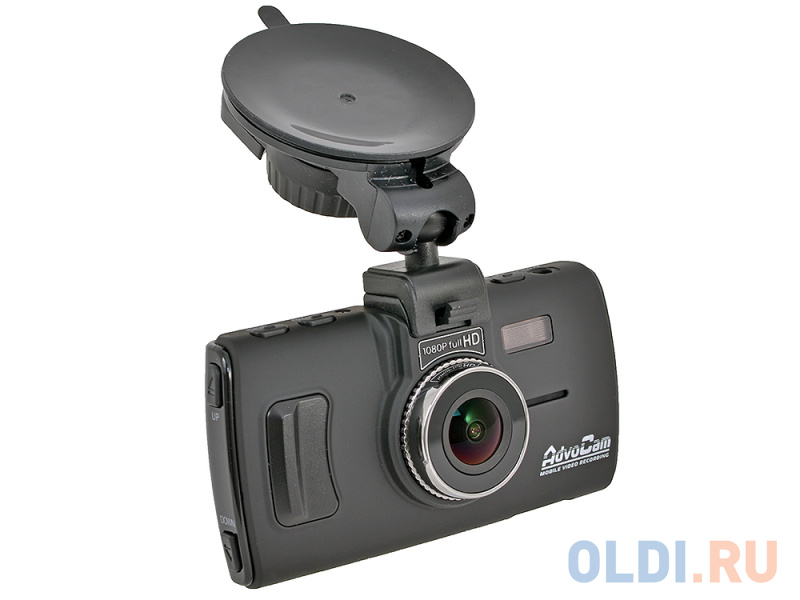

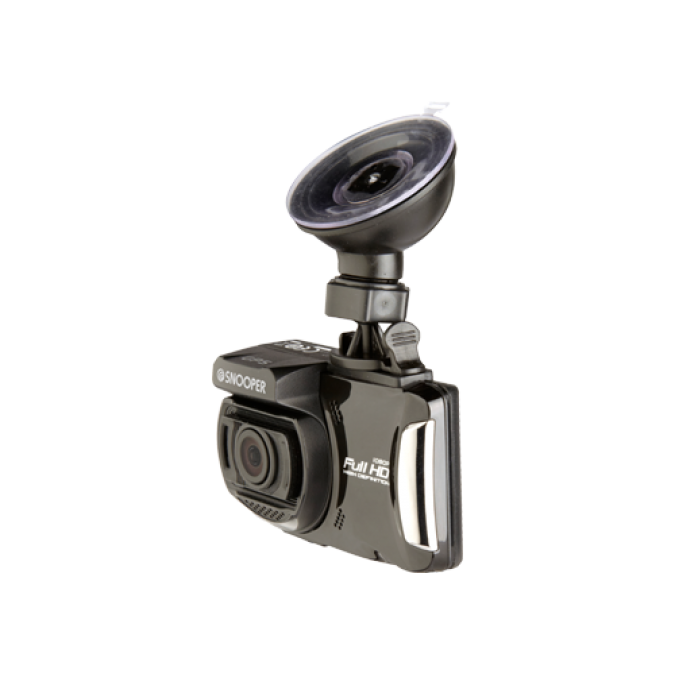

Классические

Достаточно большой корпус с камерой на фронтальной панели и экраном на задней. Крепится к стеклу с помощью традиционной присоски, питается, как правило, от розетки в салоне. Как вариант — съемное крепление, которое всегда остается на стекле.

К преимуществам такого решения можно отнести простоту конструкции и легкость установки, но из минусов — провод через все лобовое стекло, если его специально не прятать под обивку, а кроме того, если не снимать аксессуар по окончании поездки, он может привлечь внимание воров.

Выбор таких устройств достаточно велик — есть как дорогие, так и вполне доступные вроде Xiaomi Mi Dash Cam 1S с 3-дюймовым экраном.

Кстати, не так давно мы тестировали Neoline G-Tech X77, одну из свежих моделей. Он еще и за скоростным режимом следить умеет.

Компонентные

Обычно состоят из двух компонентов: камеры (или камер) и основного блока. При этом камера может быть размещена под зеркалом, провод для ее питания — проведен скрытно.

Преимуществами таких аксессуаров можно назвать их компактные габариты, благодаря котором регистратор не мешает обзору через лобовое стекло и практически незаметен с улицы. Но если вы не уверены в своем мастерстве, лучше доверить установку такого регистратора работникам автосервиса.

Компонентная модель может вообще не иметь экрана, а может оснащаться сразу 4-дюймовым — например, модель DVR Full HD, включающая в себя не только большой дисплей, но и три камеры.

Встроенные

Если лучшее место для регистратора — это район зеркала заднего вида, то почему бы не встроить прибор непосредственно в зеркало? Такие модели есть, причем как от малоизвестных азиатских производителей, так и от лидеров рынка. Экран при этом обычно спрятан за самим зеркалом и включается отдельно.

К неоспоримым преимуществам можно отнести минимальное внимание, которое привлекает аксессуар, а также практически полное отсутствие лишних элементов. Но из недостатков — необходимость либо менять штатное внутрисалонного зеркала заднего вида, либо вещать регистратор поверх него.

Некоторые регистраторы, встроенные в зеркала, имеют дополнительную камеру (как, например,

Slimtec Dual M4). Такие устройства позволяют вести наблюдение, в том числе, и в салоне или в задней полусфере.

Выбираем видеорегистратор: какой лучше? Основные критерии

У таких устройств может быть множество полезных функций, но чем более «наворочен» видеорегистратор, тем дороже он стоит. Поэтому хотим сделать акцент на основных параметрах, которые действительно необходимы в каждом регистраторе.

Запись видео: разрешение не меньше Full HD. По сути, сейчас это наиболее востребованный формат. Старые модели могут снимать с разрешением 1280×720 и ниже, но покупать такие стоит разве что при очень ограниченном бюджете. Есть и другая крайность — устройства, записывающие в SUHD. Конечно, это здорово, но при таком разрешении видео будет очень «тяжелым», понадобится быстрая карта памяти большого объема. Поэтому советуем ориентироваться на «золотую середину»: стандарт Full HD.

Экран: не меньше 1,8 дюйма. Встречаются модели с совсем крохотным экраном, но у них есть одна проблема: различить что-то на видео при просмотре на таком устройстве невозможно. Например, вы не сможете доказать инспектору, что не пересекали линию разметки — если только у вас нет с собой ноутбука, и вы не можете установить в него карту памяти. Поэтому «маст хэв» в видеорегистраторе — экран с диагональю от 1,8 дюйма. Не гонитесь за сенсорными дисплеями. Тыкать пальцем в такой маленький размер не очень удобно, да и настраивать вам его нужно фактически только один раз.

Угол обзора: не меньше 120 градусов по горизонтали. Только так вы сможете снимать достаточно широкое пространство перед ветровым стеклом. Здесь нужно обратить внимание на важный момент: некоторые производители указывают максимальный угол обзора при минимальных разрешениях.

Если же использовать более высокие разрешения, угол может быть другим — например, 100 и менее градусов. Поэтому уточните в описании этот момент.

ВАЖНЫЙ МОМЕНТ: Для того, чтобы видеорегистратор работал корректно, необходимо правильно подобрать карту памяти. Если она будет слишком «медленная», возможны сбои в записи, если будет слишком маленькая по объему — устройство будет часто ее перезаписывать. Рекомендуем прежде всего уточнить, карты какого размера поддерживает выбранные вами видеорегистратор. Затем посмотреть ассортимент, ориентируясь на класс 10 или выше (это показатель скорости записи данных на карту и с нее). Дальше все просто — выбираете объем по принципу «чем больше — тем лучше»).

Полезные функции в видеорегистраторах

Режим HDR или WDR. В сумерки или в темное время суток фары встречных машин и уличные фонари обычно создают засветку на видео. Режим HDR/WDR помогает ее избежать: в результате вы будете видеть детали вместо белого пятна.

Стабилизация изображения. Как мы уже выяснили, при движении авто неизбежно возникают вибрации. Стабилизатор помогает сделать изображение более четким. Обычно используют программный метод стабилизации, но в дорогих моделях она может быть и оптической.

Светодиодная ИК-подсветка. Несколько мощных светодиодов подсвечивают пространство перед регистратором в темное время суток. На практике такого освещения хватает на метр-два, так что, если кто-то приблизится к вашей машине, возможно, вы и сможете разглядеть его лицо на видео, но на большом расстоянии светодиоды бесполезны.

База данных камер или радар-детектор. Поскольку девайс уже висит у вас под стеклом, логично было бы разместить в нем и радар-детектор. Такие модели есть, но стоят они значительно дороже обычных видеорегистраторов. Более простой вариант – база данных с координатами видеокамер. В этом случае устройство бессильно против мобильных радаров, но предупредит о наличии стационарного видеонаблюдения. Но есть и полноценные гибриды с радар-детекторами — например,

Inspector Barracuda.

Датчик удара. Одна из основных функций видеорегистратора — запечатлеть момент возможного ДТП. Но тут есть нюанс: запись в таких устройствах происходит циклично. Может случиться так, что, пока вы будете ждать инспекторов или выяснять отношения с другим участником аварии, регистратор запишет поверх важного фрагмента видео новый. Чтобы этого не случилось, в видеорегистраторах используют датчик удара. Он дает понять электронике, что произошел какой-то форс мажор, и записанный до удара ролик нужно защитить от перезаписи.

Датчик движения. Не сказать, что очень необходимая функция, и уж точно не нужная, если вы снимаете видеорегистратор со стекла. Если датчик распознает движение в кадре, он дает команду на включение видеозаписи – устройство, естественно, должно находиться при этом в режиме ожидания. Функция может быть полезна на парковке двора или дачном участке, где появление движущихся объектов происходит не так часто как, например, на улице.

Датчик движения есть — обычно «маст хэв» в устройствах среднего ценового диапазона — как, например, Xiaomi DDPai MOLA A2.

GPS-модуль. Основное предназначение — фиксировать координаты GPS и «привязывать» их к ролику. Однако такой модуль можно использовать и для определения скорости тогда регистратор сможет предупреждать вас, если вы превысили определенный лимит, а при ДТП вам будет легко установить, насколько быстро двигались — это может пригодиться при дальнейших разборках.

Встроенный аккумулятор. Раньше эта опция была очень популярна, но теперь, когда камера есть в каждом смартфоне, ее востребованность заметно упала. Тем не менее мы считаем ее полезной. Дело в том, что при съемке смартфоном вы запишете отдельный ролик, никак не связанный с видео на регистраторе. Если же сам видеорегистратор имеет аккумулятор, можно снимать «одним дублем». Доверия со стороны инспекторов ДПС и судей такому видео будет больше. Встроенных батарей, как правило, хватает ненадолго: например,

CARCAM R2 может снимать до 15 мин.  без подключения к питанию.

ПОЛЕЗНЫЙ СОВЕТ. Большинство современных видеорегистраторов имеют питание от бортовой розетки или гнезда прикуривателя. Поскольку гнездо обычно одно, подключение устройства фактически лишает вас возможности использовать, например, зарядку для смартфона. В этой ситуации поможет разветвитель — примерно то же самое, что в быту мы называем «двойник» или «тройник». Но будьте осторожны: в розетку нельзя включать одновременно несколько мощных потребителей, иначе как минимум сгорит предохранитель цепи.

Не уверены в выборе? Используйте тест-драйв!

Многие магазины сегодня предлагают очень удобную услугу: тест-драйв видеорегистраторов. Выглядит это так: вы оплачиваете покупку, берете устройство и используете его течение определенного времени (обычно не более 2 недель). Если по каким-то причинами оно вас не устраивает, магазин принимает его обратно и возвращает деньги. Либо поменяет его на другую модель.

Советуем не пренебрегать такой возможностью, даже если в магазине регистратор стоит дороже, чем в том же AliExpress. Как показывает практика, в устройствах, напрямую заказанных из Китая, нередко встречаются нестыковки реальных характеристик с тем, что было в описании. Если вы теряетесь в ассортименте и не знаете, какой видеорегистратор лучше выбрать, отзывы реальных пользователей помогут сфокусироваться на оптимальных моделях.

Подробнее о некоторых видеорегистраторах:

Подбор видеорегистратора по параметрам – система поиска

Для подбора видеорегистратора вам необходимо ответить на 10 вопросов. В каждом пункте нужно выбрать 1 вариант ответа, кроме предпоследнего, в котором вы можете выбрать сразу несколько дополнительных функций. Вам не обязательно отвечать на все вопросы, поэтому некоторые можно пропустить.

Если вам требуется подробная расшифровка какого-либо пункта или вопроса, то вы можете найти описание некоторых параметров подбора ниже.

Форм-фактор видеорегистратора

В подборе представлены видеорегистраторы 4-х типов конструкций:

  • Классическая. Это обычный видеорегистратор, выполненный в виде моноблока, корпус которого сочетает в себе объектив, экран, средства управления (кнопки, джойстики, сенсоры). Как правило, такие видеорегистраторы напоминают небольшой фотоаппарат по своей конструкции;
  • Зеркало заднего вида. Как ясно из названия, данный тип видеорегистраторов имеет форму салонного зеркала. Большинство таких устройств выполнены в виде накладки, которая устанавливается с помощью специального крепления на зеркало заднего вида автомобиля. Но есть единичные модели, которые полностью заменяют штатное зеркало;
  • Условно скрытая. Такое название получили видеорегистраторы компактных размеров, которые не имеют в своей конструкции дисплея и могут быть установлены максимально незаметно;
  • Скрытая. Довольно редкий вид видеорегистраторов, который предполагает разнесенную установку основного блока и самой камеры. То есть камера, устанавливаемая на лобовое стекло, отвечает только за съемку, обработка и сохранение отснятого материала происходит в основном блоке, который, как правило, прячется либо в бардачке, либо в другом незаметном месте.

Дополнительная камера

В подборе мы разделили дополнительные камеры на 3 вида:

  • Камера для парковки. Парковочные камеры являются выносными и устанавливаются либо на заднее стекло внутри автомобиля, либо монтируются на кузов снаружи. Парковка требует лишь передачи общей обстановки позади автомобиля, поэтому подобные камеры не отличаются детализированной и насыщенной картинкой. Некоторые из парковочных камер вообще не имеют функции записи видео, они только передают информацию на дисплей видеорегистратора;
  • Выносная камера (для постоянной записи обстановки сзади автомобиля). В данной категории будут представлены выносные камеры, которые ведут качественную съемку в разрешении Full HD, что позволит не только снимать общую обстановку, но и такие детали, как номера едущих сзади автомобилей;
  • Встроенная камера (для записи обстановки в салоне авто). В данном пункте будут представлены видеорегистраторы, которые имеют две камеры в одном корпусе: одна снимает обстановку на дороге, другая в салоне.

Что должно попадать в кадр видеорегистратора (угол обзора устройства)

Первые видеорегистраторы имели угол обзора не более 90 градусов, но эти времени прошли и современные устройства могут предложить угол от 100 до 170 градусов. Сразу стоит уточнить, что речь идет о диагональном угле обзора, а не горизонтальном.

Угол от 90 до 120 градусов ограничит обзорность вашего видеорегистратора до области непосредственно перед автомобилем и лишь немного позволит захватить соседние участки вашей полосы.

При угле обзора от 120 до 140 градусов в кадр вашего устройства попадет не только обстановка перед автомобилем, но и соседние участки дороги (соседние полосы, участки обочины).

Если угол обзора вашего устройства составит от 140 до 170 градусов, то на запись попадут не только все полосы дороги, но и большая часть обочины вместе с пешеходами, знаками и тротуарами.

Но не стоит забывать, что увеличение угла обзора неминуемо приводит к искажению изображения и искусственному увеличению расстояния до объектов. Чтобы справится с этими проблемами вместе с увеличением угла обзора должна увеличиваться детализация изображения. Из этого можно сделать вывод, что видеорегистраторы со сверхширокой съемкой будут либо сильно искажать изображение, либо стоить больших денег.

Если вы обычный покупатель, то мы рекомендуем вам присмотреться к устройствам с углом обзора от 120 до 150 градусов.

Подробнее про угол обзора вы можете прочитать в следующей статье:

Качество записи – расстояние читаемости номеров

Один из главных критериев качества съемки видеорегистратора является дальность распознавания номеров попутных и встречных автомобилей на разных скоростях движения. Конечно, есть еще такие параметры, как наличие искажений, цветопередача, размытость, фокус по всему кадру, пикселизация, которые так же значительно влияют на общее качество картинки. Но большинство автовладельцев на первое место ставят детализацию и читаемость номеров других автомобилей, поэтому данный параметр и взят в качестве ключевого в нашей системе подбора.

Перед тем как выбирать дальность читаемости номеров следует отметить, что данный параметр напрямую влияет на качество и мощность железа видеорегистратора, а значит влияет и на его стоимость. Поэтому задайте себе важный вопрос: готовы ли вы переплачивать за возможность распознавания номеров на расстоянии 15 метров или же вам достаточно 5 метров? Ведь в большинстве случаев ДТП номера участвующих в нем машин фиксируются фиксируются даже на самых дешевых видеорегистраторах.

Также отметим, что система работает по следующему принципу: если вы выберите читаемость номеров до 5 метров, то в рекомендации так же попадут и видеорегистраторы, которые способны фиксировать номера на большем расстоянии при условии, что они подходят вам по другим параметрам. Если же вы выберите пункт «До 15 метров», то в выдаче будут только устройства с высокой дальностью обнаружения номеров.

Как выбрать видеорегистратор? Мы расскажем.

В данном разделе мы подробно разберем все нюансы выбора автомобильного видеорегистратора. Мы расскажем вам о всех функциях на наличие которых стоит обратить внимание, а также предоставим информацию о типах устройств и их технической оснащенности.

Давайте разберемся, что же такое «автомобильный видеорегистратор» в целом и для чего он нужен.

Видеорегистратор (от английского DVR или Digital Video Recorder) представляет собой компактное записывающее устройство с одной или двумя камерами. Фиксирует дорожную обстановку во время движения автомобиля для предоставления доказательств в случае ДТП или иной экстренной ситуации.

В последнее время, количество автомобилей на дорогах России постоянно увеличивается, и вместе с этим возрастает число дорожно-транспортных происшествий. Согласно ст. 77 и 185 ГПК РФ, с 2016 года, видеозапись, которая сделана с помощью автомобильного видеорегистратора, является стопроцентным доказательством при рассмотрении дела о ДТП.

Как вы поняли, на сегодняшний день, видеорегистратор в вашем автомобиле, это совсем не роскошь, это необходимость, которая сможет защитить вас не только от лишних убытков, но также сохранит ваше спокойствие и уверенность на дороге.


Основные составляющие видеорегистратора.

И так, после того как мы выяснили, что такое видеорегистратор и для чего он нужен, перейдем к основным терминам, которые вы встретите в процессе выбора устройства. Мы расскажем вам на какие характеристики стоит обратить внимание и что обозначают те или иные цифры.

Процессор

Центр управления камерой, электронный блок, который отвечает за выполнение машинного кода устройства. Основная задача процессора видеорегистратора – обработка и сжатие видео. Иными словами, мощность процессора на прямую влияет на качество изображения и отсутствие пробелов в записи.

В устройствах от компании «КАРКАМ» вы сможете найти новейшие процессоры самых передовых компаний, таких как: «Ambarella»; «Alpha Imaging Technology Corp»; «MediaTek»; «Novatek».

Видеопроцессор (Матрица)

Видеопроцессор также называется матрицей, одна из главных составляющих любого видеорегистратора, которая отвечает за качество видеозаписи. Современные видеорегистраторы используют в основном два типа фоточувствительных матриц. CCD (ПЗС – приборы с зарядовой связью) – это те матрицы, которые уже стали привычным элементом цифровых камер. КМОП (CMOS, устройства на комплементарно металло-оксидном полупроводнике) – иной тип матриц, который по технологии создания близок к производству компьютерных схем.

Основной характеристикой для матрицы является её размер, чем он крупнее, тем лучше получаемое изображение.

Оптика (объектив)

Линзы в объективе видеорегистратора могут быть пластиковыми или стеклянными, стеклянные, разумеется, дают лучшее качество. Также важно и количество линз в объективе, на современных автомобильных регистраторах может быть от 4 до 7 линз, и чем их больше, тем выше качество видео.


Основные ориентиры

После того как мы разобрали основные термины, переходим к основным характеристикам по которым вы сможете сориентироваться в процессе выбора видеорегистратора.

Качество видео

Качество записываемого видео является определяющим фактором в выборе автомобильного видеорегистратора. Основными требованиями, которые пользователь предъявляет к получаемому изображению, являются: читаемость номерных знаков, четкость картинки в целом, а также отсутствие засветов и бликов на записи.

На качество картинки влияет разрешение записываемых видеофайлов и угол обзора камеры. Разрешение – это величина, определяющая количество пикселей по вертикали и по горизонтали.

Далее вам предложена подробная схема, где разрешения сравниваются между собой.

Угол обзора

Угол обзора — один из параметров объектива, чем он шире, тем больше пространства на дороге охватывает камера.

  • До 90° – низкий показатель угла обзора. Вы будете видеть только свою полосу движения.
  • 90-140° – средний показатель. При таком угле обзора камера может фиксировать всю полосу движения и часть тротуар.
  • 140-160° – высокий показатель. Камера будет фиксировать обстановку по всей ширине проезжей части, включая тротуар.
  • Выше 160° – излишний угол обзора отрицательно влияет на качество изображения, так как появляется эффект «рыбьего глаза» и растяжение картинки.

Для широкого угла обзора необходимо высокое разрешение записываемого видео. Поэтому только качественные автомобильные регистраторы могут обеспечить хорошую картинку при ширине угла в 140° и выше.


Дополнительный функционал

Также среди нашей продукции вы сможете найти ГИБРИДНЫЕ ВИДЕОРЕГИСТРАТОРЫ которые совмещают в себе сразу несколько устройств. Комбо устройство может включать в себя такие функции как: радар-детектор; GPS-информер; GPS- трекер; 3G/4G модем; навигатор.

GPS-информер – функция голосового оповещения и визуального оповещения о камерах и радарных комплексах. Функция работает совместно с радар-детектором и напрямую зависит от наличия в устройстве GPS-модуля.

GPS- трекер – позволяет устройству в онлайн режиме передавать свои координаты в специализированный сервис, где вы можете отследить местоположение своего автомобиля. Работа данной функции невозможна без наличия в устройстве 3G/4G модема.

Встроенный 3G/4G модем — позволяет устройству самостоятельно обновлять базы радарных комплексов, а также используется для передачи данных с GPS-модуля.

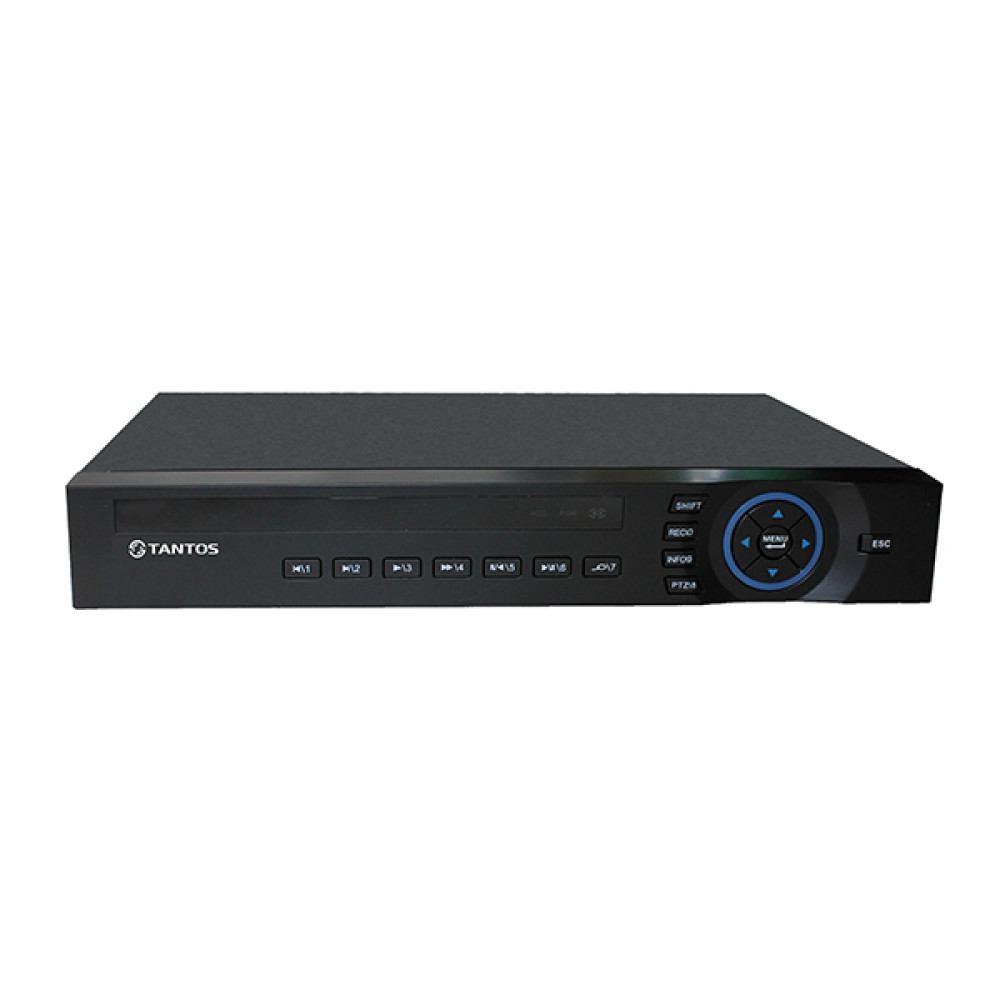

Как выбрать видеорегистратор для камер видеонаблюдения?

Как выбрать видеорегистратор для камер видеонаблюдения?

Какие типы видеорегистраторов бывают?

В первую очередь, необходимо определить для какого формата камер будет использоваться видеорегистратор.

В настоящее время существуют два цифровых и три аналоговых формата видеонаблюдения высокой чёткости с разрешением Full HD и выше.

Кроме того, во многих системах по-прежнему эксплуатируются аналоговые камеры с разрешающей способностью D1 и 960H. Перед владельцами этих систем стоит вопрос замены камер и видеорегистратора на оборудование новых форматов.

Максимальное разрешение камер видеонаблюдения

ЦифровыеРазрешение
IP(4000 х 3000) 12Мп
HD-SDI(1920 х 1080) 2Мп
Аналоговые HD
HDCVI(3840 x 2160) 8Мп
HD-TVI(3840 x 2160) 8Мп
AHD(2592 x 1920) 5Мп
Аналоговые SD
960H(960 x 576) 0,55Мп
D1(720 x 576) 0,41Мп

Сегодня в видеонаблюдении высокой чёткости широко применяются IP, HDCVI, HD-TVI и AHD форматы. Поэтому речь пойдёт о том как подобрать видеорегистратор под соответствующие видеокамеры.

Выбор формата видеорегистратора — цифра или аналог?

Видеорегистратор является частью системы видеонаблюдения, поэтому выбирать приходиться формат системы. Более подробно о выборе формата системы написано здесь.

Info> Все HDCVI, HD-TVI и почти все AHD видеорегистраторы являются «гибридными». Это означает что они поддерживают несколько аналоговых форматов высокого разрешения и имеют возможность работы с IP камерами. Однако ресурс пропускной способности для работы с IP камерами ограничен по сравнению с NVR.

Чаще всего, гибриды поддерживают 2-4 IP камеры с ограниченным разрешением. Это позволяет добавлять несколько IP камер к аналоговой системе. Данный вариант удобен тем, что позволяет добавить IP камеру через существующую локальную сеть (LAN).

Предположим что вы определились с форматом видеонаблюдения. Далее пойдёт речь о ключевых характеристиках видеорегистраторов.

Ключевые параметры видеорегистратора под HDCVI, HD-TVI, AHD камеры

Основными параметрами характеризующими качество записи видеорегистратора под коаксиальные камеры являются максимальное поддерживаемое разрешение камер и частота кадров записи (FPS).

Поддерживаемое разрешение камер

Поддерживаемая разрешающая способность это один из самых важных параметров видеорегистратора. Он показывает насколько качественно DVR способен записывать и воспроизводить мелкие детали изображения.

Рис.1. Вырезанные фрагменты из кадра записи измерительной таблицы видеорегистраторами 1080P и 720p. Относительное сравнение.

Параметр 1080P соответствует 1920 точкам по горизонтали и 1080 точкам по вертикали. Здесь вертикальные линии предназначены для оценки горизонтального разрешения а горизонтальные линии соответственно для вертикального. Измеренное разрешение можно оценить по шкале на отметке, где 9 линий начинают восприниматься как 8.

Рис.2. Вырезанные фрагменты из кадра записи DVR автономера (расстояние до камеры около 3м) 1080P (слева) и 720p(справа). Относительное сравнение.

Почему так важен параметр FPS?

Частота кадров 25 кадров в секунду ещё со времён видеонаблюдения старых форматов D1 и 960H считается максимальной для DVR. Видеорегистраторы поддерживающие 25к/с получили название Real Time DVR.

Обычно производители указывают параметр FPS вместе с величиной поддерживаемого разрешения. Так, запись в характеристиках 3Мп@15к/с, [email protected]к/с означает, что данный DVR является Real Time для камер 1080P (2 Мп), а у камер с разрешением 3Мп «подрезает» FPS до значения 15 к/с.

Ещё во времена аналогового телевещания частота кадров 25 к/с считалась такой, при которой человеческий глаз воспринимает видеокартинку как «плавную» и не способен уловить «подёргивание», связаное с тем, что ему просто за 1 секунду показывают 25 дискретных снимков.

Рис.3. При воспроизведении записи с FPS 15 к/с и менее будет видна дискретность съёмки

При частоте кадров записи 15 к/с вы уже различаете лёгкое подёргивание при записи автомобиля едущего поперёк кадра со скоростью 20-30 км/ч. Однако для записи перемещения человека, такого значения FPS вполне достаточно.

Так что если вы планируете видеонаблюдение на складе с громоздкой, габаритной продукцией, или в торговом зале супермаркета, частоты кадров 15 к/с вполне достаточно.

Для каких объектов FPS должен быть максимальным?

➫ Видеонаблюдение за трафиком автомобилей;

$ Видеонаблюдение за кассой;

❂ Видеонаблюдение в магазинах с дорогим товаром небольшого размера;

♦ Объекты игровой индустрии.

Почему не рекомендуется использовать DVR со значением FPS 15 к/с в особо важных местах?

Ответ прост! Дело в том, что при таком FPS, действие ловкого злоумышленника может просто не остаться на записи. Для таких объектов нужно применять регистраторы Real Time, способные записывать видео с частотой кадров 25к/с либо специальные IP камеры с повышенной частотой кадров 50 к/с.

Поддержка старых форматов D1 и 960H

Все современные видеорегистраторы (XVR, DVR, TVR) «понимают» форматы старых камер видеонаблюдения — так что модернизацию системы можно вести постепенно, начиная с видеорегистратора.

Что такое 1080N?

Данное разрешение записи встречается в недорогих видеорегистраторах. 1080N представляет собой 1080p, «подрезанное» по горизонтали до 960 точек. Т.е DVR вместо Full HD картинки 1920х1080 записывает лишь 960х1080.

Данное решение имеет право на существование, учитывая тот факт, что человеческий глаз более восприимчив к изменению вертикального а не горизонтального разрешения. Вот как это выглядит на измерительной таблице:

Рис.4. Примеры записи измерительной таблицы видеорегистраторами 1080P и 1080N. Относительное сравнение.

Таблица показывает что видеорегистратор 1080N в 2 раза хуже записывает вертикальные линии предназначенные для оценки горизонтального разрешения (выделено красным), тогда как все остальные элементы таблицы остаются без видимых изменений.

Ключевые параметры видеорегистратора под IP камеры.

Основным параметром сетевого видеорегистратора NVR является максимально поддерживаемое разрешение IP камер и пропускная способность (bandwidth). Различают входящую и исходящую пропускную способность.

Входящая пропускная способность NVR характеризует максимальный входящий поток от IP камер который способен обработать видеорегистратор при записи.

Исходящая пропускная способностьи характеризует максимальный поток, который NVR может выдать на отображение (воспроизведение архива, просмотр архива через сетевой доступ).

Часто производители указывают значение общей пропускной способности по входящему и исходящему потоку. В этом случае часто считают что максимально общий входящий поток от IP камер не должен превышать 75% от общей пропускной способности NVR.

Как посчитать пропускную способность NVR?

Пропускная способность (bandwidth) это максимальный поток данных, который NVR способен обработать при одновременной записи, воспроизведении и выдаче по сети.

Максимальный поток от IP камеры на некоторых моделях заявлен до 16 Мб/с. Чаще этот параметр составляет максимально 10 Мб/с.

Обычно реальный поток от IP камеры 2-4 Мп при кодировании H.264 находится в пределах 4-8 Мбит/с, в зависимости от того, насколько динамичной является картинка и какой уровень качества выставлен на интерфейсе камеры.

Нужно помнить что IP камеры почти всегда генерируют несколько потоков. Чаще всего это главный поток (main stream) и дополнительный поток (sub stream). В NVR основной поток используется для вывода на полный экран, а второй поток используется для вывода в мультиэкранный режим. Сумма вторичных потоков IP камер также потребляет ресурс пропускной способности NVR.

Рис.5. Входящие и исходящие потоки NVR

Предположим что поток одной H.264 камеры (основной + вторичный) равен 10 Мб/с и система состоит из 4-х IP камер. Суммарный поток в этом случае будет равен 40 Мб/с. Значит пропускная способность NVR по входящему потоку должна быть не менее 4 х 10 = 40 Мб/с. Для 16-ти канальной системы это значение будет соотвественно 10 х 16 = 160 Мб/с. В реальных условиях на кодеке H.264 и тем более H.265 это значение может быть меньше.

Если в характеристиках модели NVR указан общий поток, то надо учитывать чтобы он был примерно на 30% выше чем сумма входящих потоков от всех камер нагруженных на видеорегистратор.

Info> Поскольку при разбиении картинки на мультиэкран разрешение окон на мониторе Full HD не превышает D1 (режим 1/4), нет необходимости иметь разрешение вторичного потока камеры больше чем D1 даже для 4-х канальной системы — иначе ресурс пропускной способности NVR расходуется неэффективно.

Для большего количества каналов это значение можно ещё уменьшить — ведь мультиэкран даёт общую картину объекта и при переходе в режим полного экрана на каком либо из каналов на экран выводится уже первичный поток IP камеры в высоком разрешении.

Если в вашей системе монитор с разрешением 4K и достаточно мощный NVR с пропускной способностью 200 — 320 Мб/с с соответствующими характеристиками декодирования, то в мультиэкранном режиме можно проключать на каждое из маленьких окон первичный поток от Full HD IP камер.

Пропускная способность NVR должна превышать суммарный поток всех подключенных IP камер плюс 25-30% запас на отображение (исходящий поток).

Если видеорегистратор обладает функциями анализа видеосигнала, такими как, детекция по целевой классификации, умный поиск объектов и людей и прочее, то нужно учитывать что обработка данных функций так же использует ресурс общей пропускной способности NVR.

Современные недорогие NVR имеют пропускную способность 80 Мб/с, модели среднего уровня — 200 Мб/с и профессиональные модели — 320 Мб/с и выше.

Важные параметры, общие для NVR и DVR

Поддерживаемые кодеки

Обращайте внимание на поддержку современных кодеков H.265 и H.265+ позволяющих экономить до 70% места на жёстком диске и существенно снижающих нагрузку на сеть и интернет канал при удалённом просмотре через мобильные приложения.

Максимальное количество и объём HDD

Воспользуйтесь одним из доступных калькуляторов требуемого места на HDD в зависимости от разрешения, кодека и количества камер для определения какой общий объём жёстких дисков требуется для хранения вашего архива.

Количество и разрешение HDMI выходов на дисплей

С наступлением эпохи 4K всё больше видеорегистраторов получают 4K HDMI выход. У большинства моделей HDMI и VGA выходы являются синхронными и работают паралелльно, в зависимости от того, к какому из них подключен монитор. Некоторые профессиональные модели оснащены независимым HDMI выходом, позволяющим выводить камеры на полный экран или смотреть тревоги, не прерывая мультиэкранного просмотра на другом выходе.

Smart детектор

Современные видеорегистраторы для видеонаблюдения обладают функциями умного детектора такими как: пересечение линии, вход в зону, детектор подброшенных и пропавших предметов, детекция лиц. Запись можно назначить по любому из этих событий.

Умный поиск

Современные видеорегистраторы часто оснащают функциями «умного поиска» по архиву записи. Примером являются поиск движения в выделенной области кадра, поиск определённых объектов по архиву (авто, лица) и пр.

Поиск по выделенной зоне кадра в видеорегистраторах Dahua

Заключение

В системах видеонаблюдения высокой чёткости успешно используются как сетевые видеорегистраторы (NVR), так и регистраторы форматов HDCVI, HD-TVI и AHD для коаксиальных камер. Целесобразность использования того или иного формата зависит от следующих факторов:

1. Разрешающая способность;

2. Растояние от камер до видеорегистратора;

3. Функционал;

4. Бюджет системы;

5. Тип системы: модернизация аналоговой системы или монтаж новой системы.

Как сетевые так и коаксиальные видеорегистраторы могут обладать мощным функционалом способным решать большинство задач по видеонаблюдению.

Какой видиорегистратор лучше?

Ваш помощник на дороге — видеорегистратор

В последние годы среди автовладельцев заметно возросла популярность видеорегистраторов. Сейчас на дорогах практически нет ни одной машины, которая не была бы оснащена этим замечательным гаджетом. И это не случайность, так как видеорегистратор сегодня – это лучший друг и помощник водителя на дороге.

Видеорегистраторы призваны делать записи того, что происходит перед автомобилем, а также позади него, если у вас установлена видеокамера заднего вида. Для чего это необходимо? Записи, сделанные с помощью видеорегистраторов, помогают автовладельцам в решении различных ситуаций на дороге. В частности, при выяснении обстоятельств ДТП, при спорах с ГИБДД. Их можно предъявить в страховой компании. А также такие записи – лучшая защита против автоподстащиков.

Сегодня на рынке автомобильных аксессуаров представлен широкий выбор видеорегистраторов различных производителей. Все они имеют самые разнообразные функции. В нашем салоне наибольшей популярностью пользуются две модели: INCAR VR-940 и салонное зеркало со встроенным видеорегистратором. Давайте более подробно рассмотрим эти гаджеты и выясним, в чем преимущества каждого.

Видеорегистратор VR-940 от INCAR будет по достоинству оценен автовладельцами. Благодаря своим техническим характеристикам он занимает особое место среди автомобильных гаджетов. Данный регистратор имеет такие параметры съемки, о которых другие девайсы могут только мечтать. Во-первых, INCAR VR-940 производит съемку в формате Super HD с разрешением 2304x 1296. Такое расширение позволит вам просматривать запись в самых мельчайших подробностях. Можно рассмотреть даже такие детали, как номера машин. Во-вторых, угол обзора составляет 160 градусов. Это помогает видеорегистратору фиксировать то, что происходит не только спереди, но и по бокам автомобиля. А функция DEWARP при этом корректирует оптические искажения.

Данный девайс оснащен функцией WDR, которая даже при плохой освещенности ведет качественную видеосъемку. Вы можете быть уверены в том, что и ночью ничто не ускользнет от зоркого «глаза» вашего видеорегистратора. При возникновении внештатных ситуаций, например, столкновении, а также резком торможении или ускорении,  встроенный G-сенсор моментально среагирует и зафиксирует все, что происходит. При этом записи сохраняются в отдельную папку.

Большой плюс данного видеорегистратора – возможность записывать не только видео, но и звук. Стоит отметить, что звуковая запись отключается одной кнопкой. Приятным дополнением является наличие HDMI-интерфейса для просмотра TV.

К преимуществам регистратора INCAR VR-940 также относятся:

•процессор A7L50;

•7-линзовый стеклянный объектив JCD;

•ручная регулировка экспозиции;

•электронная стабилизация изображения;

•ручная блокировка файлов одной кнопкой;

•удобный интерфейс на русском языке;

•покрытие корпуса Soft Touch.

Отметим, что данную модель можно крепить двумя способами: на двухшарнирное крепление с двумя присосками или на 3М скотч.

Видеорегистратор встроенный

У обычных видеорегистраторов есть два небольших неудобства при эксплуатации. Во-первых, этот гаджет должен быть такого размера, чтобы он не закрывал обзор, и инспекторы не могли придраться. А во-вторых, регистратор приходится постоянно снимать, оставляя автомобиль на ночь, дабы не привлекать воров.

Но теперь появилось новое устройство, решающее все эти проблемы. Это DVR-Mirror, зеркало заднего вида со встроенным двухканальным видеорегистратором. Этот гаджет, помимо своей компактности, отличается превосходным качеством съемки с видеорегистратора и с камеры заднего вида одновременно. Все видео сохраняется в разных папках. Встроенный дисплей позволяет просматривать запись прямо на месте.

DVR-Mirror можно прикрепить вместо обычного зеркала, и никто даже не поймет, что это видеорегистратор. Управлять девайсом можно при помощи дистанционного пульта, что делает его использование еще удобнее.

Еще немного о достоинствах DVR-Mirror:

•технология видеоинформации HD SDI PROFI;

•карта памяти объемом 32 Гб;

•разрешение 1280 Х 720;

•автоматическая корректировка яркости, возможность снимать качественное видео в темное время суток.

Итак, видеорегистратор – нужный и полезный аксессуар для всех автовладельцев. В нашем салоне вы можете получить консультацию грамотных специалистов а так же приобрести и установить данные модели авторегистраторов.

Ваш помощник на дороге — видеорегистратор.

В последние годы среди автовладельцев заметно возросла популярность видеорегистраторов. Сейчас на дорогах практически нет ни одной машины, которая не была бы оснащена этим замечательным гаджетом. И это не случайность, так как видеорегистратор сегодня – это лучший друг и помощник водителя на дороге.Видеорегистраторы призваны делать записи того, что происходит перед автомобилем, а также позади него, если у вас установлена видеокамера заднего вида. Для чего это необходимо? Записи, сделанные с помощью видеорегистраторов, помогают автовладельцам в решении различных ситуаций на дороге. В частности, при выяснении обстоятельств ДТП, при спорах с ГИБДД. Их можно предъявить в страховой компании. А также такие записи – лучшая защита против автоподстащиков.Сегодня на рынке автомобильных аксессуаров представлен широкий выбор видеорегистраторов различных производителей. Все они имеют самые разнообразные функции. В нашем салоне наибольшей популярностью пользуются две модели:

INCAR VR-940 и салонное зеркало со встроенным видеорегистратором.

Давайте более подробно рассмотрим эти гаджеты и выясним, в чем преимущества каждого.

Видеорегистратор VR-940 от INCAR будет по достоинству оценен автовладельцами.

Благодаря своим техническим характеристикам он занимает особое место среди автомобильных гаджетов. Данный регистратор имеет такие параметры съемки, о которых другие девайсы могут только мечтать. Во-первых, INCAR VR-940 производит съемку в формате Super HD с разрешением 2304x 1296. Такое расширение позволит вам просматривать запись в самых мельчайших подробностях. Можно рассмотреть даже такие детали, как номера машин. Во-вторых, угол обзора составляет 160 градусов. Это помогает видеорегистратору фиксировать то, что происходит не только спереди, но и по бокам автомобиля. А функция DEWARP при этом корректирует оптические искажения.Данный девайс оснащен функцией WDR, которая даже при плохой освещенности ведет качественную видеосъемку. Вы можете быть уверены в том, что и ночью ничто не ускользнет от зоркого «глаза» вашего видеорегистратора. При возникновении внештатных ситуаций, например, столкновении, а также резком торможении или ускорении, встроенный G-сенсор моментально среагирует и зафиксирует все, что происходит. При этом записи сохраняются в отдельную папку.Большой плюс данного видеорегистратора – возможность записывать не только видео, но и звук. Стоит отметить, что звуковая запись отключается одной кнопкой. Приятным дополнением является наличие HDMI-интерфейса для просмотра TV.

К преимуществам регистратора INCAR VR-940 также относятся:

•процессор A7L50;

•7-линзовый стеклянный объектив JCD;

•ручная регулировка экспозиции;

•электронная стабилизация изображения;

•ручная блокировка файлов одной кнопкой;

•удобный интерфейс на русском языке;

•покрытие корпуса Soft Touch.

Отметим, что данную модель можно крепить двумя способами: на двухшарнирное крепление с двумя присосками или на 3М скотч.

Видеорегистратор встроенный.

У обычных видеорегистраторов есть два небольших неудобства при эксплуатации. Во-первых, этот гаджет должен быть такого размера, чтобы он не закрывал обзор, и инспекторы не могли придраться. А во-вторых, регистратор приходится постоянно снимать, оставляя автомобиль на ночь, дабы не привлекать воров.Но теперь появилось новое устройство, решающее все эти проблемы. Это DVR-Mirror, зеркало заднего вида со встроенным двухканальным видеорегистратором.

Этот гаджет, помимо своей компактности, отличается превосходным качеством съемки с видеорегистратора и с камеры заднего вида одновременно. Все видео сохраняется в разных папках. Встроенный дисплей позволяет просматривать запись прямо на месте.DVR-Mirror можно прикрепить вместо обычного зеркала, и никто даже не поймет, что это видеорегистратор. Управлять девайсом можно при помощи дистанционного пульта, что делает его использование еще удобнее.

Еще немного о достоинствах DVR-Mirror:

•технология видеоинформации HD SDI PROFI;

•карта памяти объемом 32 Гб;

•разрешение 1280 Х 720;

•автоматическая корректировка яркости, возможность снимать качественное видео в темное время суток.

Итак, видеорегистратор – нужный и полезный аксессуар для всех автовладельцев. В нашем салоне вы можете получить консультацию грамотных специалистов а так же приобрести и установить данные модели авторегистраторов.

Как выбрать IP-камеру, основные параметры выбора и полезные советы

Каждая IP-камера создана для видеонаблюдения, тем не менее решает разные задачи. Важно понимать, в каких условиях какую информацию в каком качестве будет передавать IP-камера. В этой статье мы не рассматриваем мультисенсорные, поворотные и панорамные IP-камеры, но большинство сказанного относится и к ним.

Параметры выбора IP-камеры:


Выбор объектива IP-камеры

Один из важнейших параметров при выборе IP-камеры — угловое поле объектива, основа определения количества камер и мест их монтажа. Это видимая объективом область, охват. Углы обзора — горизонтальный, вертикальный, диагональный — напрямую связаны с фокусным расстоянием.

Чем меньше фокусное расстояние, тем больше охват и тем меньше дальность.

Фокусное расстояние бывает постоянным и переменным, объективы с переменным фокусным расстоянием — моторизованными и управляемыми вручную. Объектив с «ручным» переменным фокусным расстоянием серьезно облегчает инсталляцию, а само расстояние таково, что не существует у фиксированных объективов, например 13.5 мм.

Моторизованный объектив — для постоянного мониторинга с необходимостью часто масштабировать изображение.

Таблица зависимости дальности и ширины охвата от фокусного расстояния

Для круглосуточного видеонаблюдения с ИК-подсветкой как дополнительным источником света понадобится IP-камера, укомплектованная объективом с ИК-коррекцией. Видимый свет фокусируется в одной точке, а лучи инфракрасного диапазона — в другой. Если фокус не смещать, картинка будет размытой, мутной — расфокусированной. ИК-коррекция в объективе как раз смещение фокуса. В документах ИК-коррекция далеко не всегда указана, хотя присутствует — уточняйте у продавца этот момент.

Выбор матрицы IP-камеры

Матрица получает изображение с объектива и преобразует его в цифровой поток. Качество картинки зависит от чувствительности матрицы. Чувствительность указывают в люксах (лк). Люкс — производное одного люмена (измеритель светового потока) на один квадратный метр. Параметр показывает минимальное количество света, необходимое для формирования изображения — 0.1 ~ 0. 9 лк, 0.01 ~ 0.09 лк, 0.001 ~ 0.009 лк. Чем больше нулей после точки, тем чувствительнее матрица, тем качественнее картинка, тем дольше IP-камера не переходит в черно-белый режим. Матрица с чувствительностью 0.001 ~ 0.005 лк выдает более качественное изображение и способна формировать цветное видео при свете уличных фонарей — если этому не мешает апертура объектива.

Апертура — относительное отверстие, пропускающее свет. Чем меньше цифра, тем больше света поступит на матрицу. Светосила объектива с апертурой F/1.2 выше, чем с F/2.0 — отверстие больше, света проходит больше. Мало пользы от чувствительности 0.001 лк, если этот свет есть в области наблюдения, но не пройдет к матрице.

Для IP-камеры, поставляемой без объектива, принято указывать чувствительность для оптики с F/1.2. Некоторые производители хитрят и указывают для F/1.2, когда камера укомплектована объективом с F/2.0. Фактическая чувствительность будет ниже указанной. Кроме того, производители по-разному ее измеряют — в разных условиях, с другим объективом. Как же выбрать IP-камеру с хорошей чувствительностью?

Обратите внимание на размер матрицы. Чем крупнее сенсор, тем по факту выше чувствительность (1/4 меньше 1/2.8). Тем ниже шум: на маленькой матрице меньше межпиксельные изолирующие элементы, из-за чего повышается нагрев, ухудшающий соотношение сигнал/шум.

Слишком больших матриц не бывает: единственное ограничение — цена.

К сожалению, нет универсального рецепта по выбору чувствительности. Помогает опыт, но если его нет, лучше обратиться к специалистам, в идеале — к производителю.

Выбор разрешения IP-камеры

Неоправданно высокое разрешение модно, но зачастую нерентабельно: платить придется не только за саму IP-камеру, но и за высокую пропускную способность сети, процессорную мощность видеорегистратора, терабайты жестких дисков, амортизацию оборудования. К тому же, чем выше разрешение, тем ниже чувствительность матрицы — простая арифметика: больше пикселей, но света столько же, на каждый пиксель меньше света.

Выбирайте разрешение в зависимости от задач и условий съемки. Если не нужна большая детализация, подойдет 2 Мп — разрешение, достаточное для решения большинства задач.

В некоторых случаях не нужно и двух мегапикселей. Примеры:

  1. На входе в офис установлена IP-камера высокого разрешения. Она фиксирует всех входящих. В коридоре уже зафиксированные объекты передвигаются — важно их перемещение, а детализация уже не нужна. Достаточно IP-камеры с разрешением 1 Мп. Тоже касается и внутренних помещений.
  2. На входе в квартиру или дом установлена IP-камера с разрешением 2 Мп, чтобы заснять визитеров, но в самом помещении высокое разрешение понадобится только, если нужно знать, читает ребенок беллетристику или учебник. В остальных случаях и так известно, кто передвигается, — котик или няня. 1 Мп достаточно.

Высокое разрешение нужно:

  • на больших открытых пространствах площадей, залов, стадионов, вокзалов, аэропортов — для съемки на дальних расстояниях с последующим приближением фрагментов;
  • при необходимости часто масштабировать картинку — приближать определенные области;
  • для четкого различения деталей, например достоинства и номера купюры, автомобильного номера на большом расстоянии, etc.

В недорогой камере высокое разрешение сыграет роль медвежьей услуги — дешевый процессор не в состоянии обработать столько пикселей, размер пикселя маленькой матрицы ничтожен и потому ему достается минимум света, и картинка получается смазанной — при прочих равных ее качество гораздо хуже, чем качество картинки с разрешением 2 Мп.

В общем случае для обнаружения объекта нужно 20 пикселей на метр, для распознавания (человек, автомобиль) — 200 пикселей на метр, для идентификации (распознавание лиц) — 950 пикселей на метр. Даже если метраж большой, зачастую лучше поставить две камеры с разрешением 2 Мп, чем одну 5 Мп.


Уличные IP-камеры

Если нужна IP-камера для работы на улице, обратите внимание не только на рабочие температуры — они бывают низкими для неотапливаемых помещений, но и на защиту (выбирайте под задачу):

  • От влаги и пыли (без этого IP-камера не уличная): IP54 — пылезащищенное устройство с защитой от брызг, IP66 — пыленепроницаемое оборудование с защитой от струй под давлением, IP67 — допустимо кратковременное погружение в воду на глубину до 1 м, IP68 — IP-камера будет работать в погруженном (≤ 1 м) состоянии до 30 мин.
  • От коррозии: как минимум корпус из нержавеющей стали, а как максимум — NEMA 4X (защита от коррозии, пыли и брызг, приносимых ветром, воды из шланга под напором, повреждений при обледенении).
  • От механических воздействий — IK06 ~ IK10: IK06 — выдерживает падение груза 500 г с высоты 20 см, IK07 — 500 г с 40 см, IK08 — 1.7 кг с 29.5 см, IK09 — 5 кг с 20 см, IK10 — 5 кг с 40 см.
  • От взрыва — ATEX и IECEx; такие IP -камеры предназначены для газопроводов, нефтеперерабатывающих и химических предприятий etc.

В характеристиках защиты, за исключением вандалостойкости, подвохов не бывает. Все стандарты давно разработаны, описаны и действуют: защита либо есть, либо нет.

Выбирая IP-камеру для улицы, обратите внимание на функцию «Холодный старт» — нет никакого толка даже от IP68 и NEMA 4X, если после кратковременного отключения электроэнергии камера не запустится, потому что успела остыть, а холодный старт не предусмотрен.

Что касается вандалозащиты, на дешевых моделях есть подвох: купол выдерживает удар, но начинка рассыпается, и камера не работает.

ИК-фильтр

Матрицы IP-камер чувствительны к видимому и инфракрасному свету. Лучи инфракрасного диапазона искажают цветопередачу, портят изображение — на картинке появляются лиловые пятна, закрывающие фрагменты кадра. Чтобы этого не происходило, используют ИК-фильтр — ICR (Infrared Cut filter mechanically Removable; механически сдвигаемый инфракрасный фильтр) или электронный. Для ночного видеонаблюдения IP-камеры работают в режиме день/ночь — при недостатке света переходят в черно-белый режим съемки.

  • Механический ИК-фильтр представляет собой пластину с преломляющим ИК-лучи напылением, установленную перед матрицей, оборудованную приводом для смещения. В темноте фильтр сдвигается в сторону, чтобы повысилась чувствительность сенсора, могла работать подсветка. Сигнал на смещение фильтр получает от фотодатчика, в автоматическом режиме управляющего не только фильтром, но и подсветкой.
  • Электронный ИК-фильтр — напыление непосредственно на матрицу, не пропускающее ИК-лучи в любом режиме съемки. В ч/б такие камеры переходят — это дает незначительное улучшение картинки, но ИК-подсветка бесполезна.

Если нужно круглосуточное видеонаблюдение, берите IP-камеры с механическим ИК-фильтром, если только дневное, можно ограничиться электронным. Для улицы, вне зависимости от времени суток, подойдут только IP-камеры с механическим ИК-фильтром — зимой темнеет очень рано, и с электронным фильтром изображение, полученное даже ранним вечером, не будет информативным.


ИК-подсветка

Чем больше дальность действия подсветки, тем лучше — неправильный тезис: от подсветки требуется освещение зоны наблюдения — не более. Дальнобойная подсветка — направленный луч, освещающий узкий сектор, а не всю область. К объективу с фокусным расстоянием 2.8 мм такая подсветка не нужна, потому что объект наблюдения вблизи.

Учтите — в темноте область обзора будет в два раза уже. Равнозначно снизится качество картинки, поскольку лучи инфракрасного диапазона великолепно отражаются от дождя, снега, пылевой взвеси, мошкары и прочего.

Нюанс ИК-подсветки с большой дальностью — засветка близко расположенных объектов. Проблема решена адаптивностью: процессор получает данные датчика о расстоянии до объекта и пропорционально меняет мощность диодов. Выбирая IP-камеру с «длинной» подсветкой, убедитесь в адаптивности последней — в даташите будет написано Smart.

Летом в жарких регионах имеет смысл использовать IP-камеры без ИК-подсветки — с отдельно стоящим прожектором. Диоды встроенной подсветки нагреваются, вкупе с высокой температурой воздуха это создает лишний незапланированный шум.

Аудио в IP-камере

Если важно не только видеть, но и слышать происходящее, нужна IP-камера с микрофоном. Для организации двустороннего голосового сообщения понадобится и динамик. Во многих моделях установлены микрофоны, однако место инсталляции зачастую не позволяет сделать разборчивую запись — в таких случаях к IP-камере подключают внешний микрофон (нужен аудиовход).

Форм-фактор

Наиболее популярны купольные и цилиндрические IP-камеры. Цилиндрические IP-камеры часто комплектуют длиннофокусными объективами, включая моторизованные, — сама форма корпуса способствует этому. В основном «цилиндры» ставят на дорогах, входах и въездах с высоким расположением камеры, больших пространствах (стадионы, вокзалы, аэропорты etc).

Купольные IP-камеры можно монтировать в местах непосредственного доступа — низких потолках, стенах и так далее, местах, не попадающих в зону видимости охранников. Форма корпуса наиболее устойчива к механическим воздействиям. «Купола» универсальны — подходят для любого объекта, но наиболее актуальны на парковках, в низких коридорах, на входах и везде, где до камеры можно дотянуться.

Вандалостойкость как параметр присутствует и у цилиндров, но поворотный кронштейн сводит на нет достоинство — злоумышленнику достаточно повернуть камеру в другую сторону. То же касается форм-фактора «Сфера» (крутится видеомодуль) и Cube. В IP-камере с аналитикой, с функцией антисаботажа, причем конкретно обнаружение смены области обзора и детекции удара, в систему поступит тревожный сигнал, но пока на него отреагируют, пройдет время, зачастую вполне достаточное для совершения преступления. Такие камеры используют в офисных кабинетах, жилых помещениях, школьных классах и на других подобных объектах.

Особняком стоят IP-камеры в форм-факторе Box. Их не комплектуют объективами, оставляя проектировщику выбор оптимальной оптики. Они не бывают уличными — для внешней инсталляции нужны термокожухи. Это профессиональное оборудование — его часто используют для распознавания лиц на входах, автомобильных номеров на въездах.

Выбор функций борьбы с засветкой

Свет не считается с нуждами видеонаблюдения, особенно на улице — тени меняют местоположение, затемняя целые области, солнце двигается, засвечивая разные участки в зависимости от времени суток. Профессиональные фотографы любят контровый свет, но даже им тяжело с ним работать, а для видеонаблюдения это — серьезное осложнение, уничтожающее информативность картинки: на ярком фоне просматривается только силуэт объекта, без деталей. Для борьбы с разноконтрастным освещением или его последствиями есть программные и аппаратные решения:

  • DWDR — цифровая постобработка, выборочное повышение уровня яркости темных зон сцены и затемнение слишком светлых.
  • WDR с указанием диапазона до 110 дБ — аппаратная функция; процессор выбирает оптимальную выдержку в рамках указанного интервала децибел (динамического диапазона матрицы). Выдержкой можно достичь многого — водопад выглядит каплями на короткой и ярким световым потоком на длинной.
  • WDR с указанием диапазона от 120 дБ — аппаратная функция (обычно обозначают как Real или True), не только выбор выдержки, но и создание нескольких кадров (Double Scan, Quadro Scan) с разной экспозицией, их последующей оценкой на яркость различных областей и суммированием в один сбалансированный.
  • WDR с указанием диапазона от 120 дБ — аппаратная функция, реализованная непосредственно в матрице; расположенная вокруг каждого пикселя система замера экспозиции: для пикселей, где света много, выдержка короткая, где мало — длинная.

Есть еще BLC, корректирующая конкретно яркий фон, и HLC, сражающаяся с локальной засветкой (фары, фонари) путем маскировки или затемнения.

HLC локальна, DWDR и BLC дают низкий эффект, попиксельный замер — средний, многократное сканирование — высокий (теней нет даже там, где они обязаны быть), но не все так однозначно.

WDR с многократным сканированием не подходит для видеонаблюдения за скоростными объектами и для IP-камер с аналитикой. Пример: фреймрейт живого видео — 25 кадров в секунду, городская скорость автомобиля — 60 км/час; за минуту авто проедет километр, за секунду — 16.6 метров, за 1/25 секунды — 66.6 см, но делаем два кадра, а значит между кадрами авто проедет 30 см, и это породит артефакты на изображении. Если скорость высока, вероятно двойное отображение автомобиля.

Анализу потока артефакты тоже не способствуют — непонятно, бегущий пересек линию или нет, вошел в область или вышел из нее, невозможно правильно распознать номер автомобиля, когда цифры накладываются друг на друга и так далее.

Для видеонаблюдения в областях с быстро двигающимися объектами Real WDR не подходит, его нужно отключать. Но тогда зачем эта функция? Лучше отдать предпочтение попиксельному замеру или DWDR.

Компрессия

За сжатие отвечают кодеки H.264, H.265. Стандарт H.265 наиболее эффективен на высоком разрешении — на 2 Мп он не реализует преимущества (не хватает пикселей на много блоков 64 на 64). В большинстве случаев достаточно H.264. Сейчас модно внедрять весь набор, включая так называемые смарт-кодеки, по принципу чем больше, тем лучше, но это лишнее — не забываем, что все стандарты платные: чем их больше в камере, тем она дороже.

Смарт-кодеки — это H.264+, H.265+ (Hikvision), ZipStream (Axis), WiseStream (Hanwha Techwin), повышающие эффективность H.264, H.265 разработки производителей, основанные на предварительном сжатии статических кадров, используемых в качестве опорных.

Выбирайте IP-камеру с кодеками, учитывая параметры видеорегистратора — он должен поддерживать стандарты сжатия. Какая польза от набора H.264, H.265, H.264+, H.265+, если регистратор работает только с H. 264?


Скорость трансляции

Чем ниже скорость записи, тем быстрее двигаются объекты на мониторе при воспроизведении. Чарли Чаплин на самом деле не семенил — это кинематограф был медленным.

Для отображения на мониторе в реальном времени нужна скорость 25 кадров в секунду.

Считается, что всегда необходимо 25 к/с. Но тотальная нужда надумана: видео в реальном времени нужно там, где постоянное движение, а для записи происходящего у запасного выхода, дремлющего ресепшена, на крыше, некоторых участках периметра, большинства внутренних помещений того же офиса высокая скорость не нужна — достаточно 15 к/с, и можно сэкономить на битрейте. На трассах, наоборот, мало 25 кадров в секунду — там надо 50–60 к/с, чтобы на плавной прокрутке можно было рассмотреть быстро двигающиеся автомобили.

Встроенная аналитика

Ставший привычным программный детектор движения — это уже аналитика (по факту он не движение обнаруживает как таковое, а анализирует изображение на изменения), и она освобождает оператора от бесконечного просмотра мониторов, экономит архивное пространство, время на просмотр записей, снижает нагрузку на сеть, потому что при соответствующей настройке IP-камера начинает запись только по сигналу детектора.

Сегодня с помощью встроенной в камеру аналитики решают множество задач. Среди аналитических функций — детекция пересечения виртуальной линии, оставленных или пропавших предметов, движения с классификацией объектов по размеру, скорости и направлению, входа в область и выхода из нее, вторжения в зону, тумана, людей, автомобилей, велосипедов, подсчет посетителей, обнаружение звука, нарушения (превышение/занижение) звукового порога, заслона объектива, изменения области обзора, подмены картинки, классификация звука, анализ поведения (падение, праздношатание и др.) и спектр узкоспециализированных функций.

Технологии развиваются с завидной скоростью, и в дальнейшем список аналитических возможностей IP-камер расширится, в том числе в сторону нейросетевых решений.

Дополнительный функционал

  1. Если сеть нестабильна, бывают обрывы связи, выбирайте камеры с поддержкой внутреннего архива с записью на SD-карту или флэшку — не потеряете информацию. Нужно, чтобы регистратор или облако поддерживали работу с архивом IP-камеры, включая докачку. Технология спасает и от отключения электроэнергии, если в системе есть UPS: видеорегистратор более мощное оборудование, источника питания надолго не хватит, а энергопотребление камер низко — может и пару часов проработать.
  2. Если нужна IP-камера в коридор, между стеллажами и тому подобное, выбирайте с соответствующим режимом вертикального отображения — его указывают в характеристиках. Слепая зона будет гораздо меньше, изображение — лучше. Просто перевернуть изображение нельзя — картинка ляжет на бок. Нужна аппаратная поддержка режима коридора и вертикального разрешения.
  3. Если электросеть недоступна в месте инсталляции IP-камеры, выбирайте модель с поддержкой питания по витой паре (технология PoE) — от регистратора или коммутатора. В обратном случае незачем переплачивать за PoE.
  4. Выбирая IP-камеру с моторизованным объективом, автоматической регулировкой диафрагмы и фокуса, обратите внимание на функцию фиксирования — нет ничего хорошего в плавающих фокусе и апертуре.
  5. В места с вероятностью вибрации (дорога, цех и другие) покупайте IP-камеры с цифровой стабилизацией изображения (DIS), нивелирующей последствия тряски (размытость). Некоторые производители усиливают функцию аппаратно, комплектуя IP-камеру гироскопом, — и DIS включается при малейшем сдвиге.
  6. Если IP-камера нужна для наблюдения за областью с интенсивным движением или выбрана модель с аналитикой, покупайте с пространственным шумоподавлением 3D DNR. Для спокойных зон достаточно 2D DNR.

Советы:

  1. Выбирайте камеру не по цене, а по функционалу — чтобы оборудование решало поставленные задачи. Бюджет бюджетом, но предпочтение дешевого — отличный способ этот бюджет банально слить.
  2. Если даже после прочтения статьи трудно разобраться в характеристиках, просите показать пример записи с конкретной камеры. Добросовестный и заинтересованный производитель не откажет.
  3. Не покупайте IP-камеры без учета параметров видеорегистратора: совместимость оборудования — обязательное условие.
  4. Покупая беспроводные IP-камеры, учитывайте физические препятствия — перегородки и тому подобное снижают расстояние передачи данных.
  5. Согласно статистике, монтажные организации выбирают одни IP-камеры, а пользователи — другие. И часто пользователей встречают негативные неожиданности. Обращайтесь к специалистам, если не уверены в правильности выбора каждой характеристики.

Вопросы и ответы

  • Видеорегистраторы серий DR430-2CH, DR450-1CH, DR470-2CH (с подключаемым внешним модулем GPS), DR650S и 650GW с последней версией микропрограммного обеспечения перезагружаются для сохранения времени GPS навигатора в часах реального времени видеорегистратора. Видеорегистратор выдает сообщение «Сброс времени» перед перезагрузкой. Если это происходит часто, обратитесь в службу RMA для замены/ремонта часов реального времени.
  • Если вы используете карту microSD стороннего производителя в видеорегистраторе BlackVue, это может стать причиной произвольной перезагрузки видеорегистратора. Вы можете попробовать устранить проблему путем форматирования карты microSD или обновления микропрограммного обеспечения.
  • Если вы используете карту microSD BlackVue, но видеорегистратор произвольно перезагружается, отформатируйте карту microSD или обновите микропрограммное обеспечение, а затем вставьте карту в видеорегистратор.
  • Если проблема остается даже после форматирования карты microSD BlackVue/обновления микропрограммного обеспечения, отправьте нам на электронный адрес  [email protected] следующие данные для дальнейшего решения проблемы:
    1. Папки «Config» и «System» из папки «BlackVue», расположенной на карте microSD.
    2. (Чтобы найти их, выключите видеорегистратор —> извлеките карту microSD —> подключите ее к компьютеру с помощью устройства для чтения карт microSD —> откройте карту microSD—> откройте папку «BlackVue» —> из нее добавьте в архив только папки «Config» и «System» и прикрепите их к электронному письму. )

    3. Самая последняя дата возникновения проблемы с перезагрузкой.
    4. Модель карты microSD и объем памяти.
    5. Как долго вы используете карту microSD?

ВАЖНЫЕ ПРИМЕЧАНИЯ:

* Рекомендуется форматировать карту microSD не реже одного раза в месяц, чтобы избежать каких-либо проблем с ее работой.

* Если вы используете карту microSD в течение более чем шести месяцев, рекомендуется приобрести новую.

*-На карты microSD BlackVue предоставляется гарантия на шесть месяцев. Вы можете связаться с продавцом для замены неисправной карты microSD BlackVue в течение гарантийного периода.

* Основное требование (кроме того, что карта должна быть класса 10) заключается в том, что карта microSD должна быть отформатирована в FAT 32 [Windows] или MS-DOS (FAT) [Mac]. Мы настоятельно рекомендуем использовать карты microSD BlackVue для достижения оптимальной производительности. Причина этого заключается в том, что карты microSD в видеорегистраторе находятся под большей нагрузкой, чем в большинстве электронных приборов, таких как экшн-камеры или цифровые зеркальные фотоаппараты, поскольку на них постоянно осуществляется запись. Мы проводим комплексные испытания наших карт перед тем, как включать их в наши продукты, с целью обеспечения их высокой производительности и минимизации ее снижения с течением времени. Мы не можем гарантировать безупречную работу карт других производителей, поскольку даже карты с одинаковыми спецификациями могут отличаться от партии к партии. Это в особенности касается карт microSD SanDisk, при использовании которых в видеорегистраторах BlackVue чаще всего возникают проблемы с перезагрузкой и стабильностью.

Начало работы и примеры — DVR-Scan

Базовое использование / Быстрый старт

Для списка всех опций / аргументов DVR-Scan примет:

  dvr-scan - справка


Чтобы узнать, какая версия DVR-Scan установлена:

  dvr-scan - версия


Примеры

Чтобы выполнить обнаружение движения в файле some_video. mp4 , сохраняя каждое событие в отдельном видеоклипе (по умолчанию), укажите параметр -i / --input (обязательно):

  dvr-scan -i some_video.mp4


Чтобы использовать режим только сканирования, который не создает и не изменяет файлы, используйте параметр -so / --scan-only :

  dvr-scan -i some_video.mp4 -so


По умолчанию режим только сканирования выводит список временных кодов, разделенных запятыми, для каждого события. Для вывода всех событий движения в одном видео (должно заканчиваться на .avi ) укажите опцию -o / --output :

  dvr-scan -i some_video.mp4 -o some_video_motion_only.avi


Пример с настроенным порогом из 0,3 , --time-before-event равным 5 секундам, --time-post-event равным 10 секундам и min-event-length равно 20 кадров:

  dvr-scan -i some_video.mp4 -t 0.3 -tb 00: 00: 05.0000 -tp 00: 00: 10.0000 -l 20


Для пользователей, которым нужен более точный контроль над методом кодирования выходного видео, формат временного кода по умолчанию ( HH: MM: SS.nnnn ) совместим с большинством популярных видео инструментов, поэтому в большинстве случаев события движения, которые обнаруживает DVR-Scan, можно просто скопировано и вставлено в другой инструмент по вашему выбору (например,грамм. ffmpeg , avconv или набор mkvtoolnix ).


Параметры обнаружения движения

Следующие параметры напрямую влияют на «чувствительность» алгоритма обнаружения, и, возможно, их потребуется отрегулировать для некоторых видеоматериалов для достижения желаемых результатов.

  • -t / -threshold : пороговое значение, которому должна соответствовать оценка движения кадра, чтобы вызвать событие движения. По умолчанию 0,15, более низкие значения (например, 0,08) будут более чувствительны к изменениям, тогда как более высокие значения будут менее чувствительны (например.грамм. 0,5). Если выходные данные содержат сцены без движения или движение фона вызывает ложные события, попробуйте поднять пороговое значение.
  • -l / --min-event-length : Количество кадров в строке, которые должны превышать установленное пороговое значение, чтобы вызвать событие движения (по умолчанию 2 кадра). Представляет размер окна обнаружения события, его нужно настраивать только для видеоряда с очень низкой или высокой частотой кадров. В большинстве случаев значения по умолчанию должно быть достаточно.
  • -k / --kernel-size : Размер ядра шумоподавления должен быть нечетным целым числом или -1 для автоматической установки (в зависимости от разрешения видео). Значения по умолчанию: 3 для SD, 5 для 720p и 7 для 1080p и выше. Более высокие значения указывают на более агрессивное удаление шума. В большинстве случаев значения по умолчанию должно быть достаточно.
  • -roi / - интересующая область : если указано, сканирование выполняется только в выбранной прямоугольной области. Можно выбрать мышью или указав ограничивающую рамку в форме [x y w h] (e.грамм. -roi позволяет указать ограничивающий прямоугольник с помощью мыши, а -roi 100 110 50 75 указать ограничивающий прямоугольник, начиная с (100, 110), с шириной и высотой 50×75 пикселей). Выбор осуществляется с помощью мыши путем перетаскивания с последующим нажатием клавиши ввода / возврата, когда выбор завершен.

Следующие два параметра можно настроить, чтобы указать, какая часть исходного видеоклипа включается в выходные события:

  • -tp / --time-post-event : размер окна продолжения события или количество кадров, которые необходимо включить после того, как оценка движения кадра упадет ниже порогового значения (по умолчанию 2.0 секунд). Любые кадры, которые набрали больше порогового значения в течение этого интервала, будут добавлены к событию движения и сбросят счетчик.
  • -tb / --time-before-event : Количество кадров (или временной код / ​​длина) для включения перед обнаруженным событием движения (по умолчанию 1,5 секунды), если возможно. Представляет максимальную величину, на которую можно сдвинуть назад начальный временной код данного события. В отличие от -l или -tp , эта опция не влияет на фактический процесс обнаружения, только на начальный временной код текущего события при выводе.

Производительность

Следующие параметры влияют на производительность, возможно, в ущерб точности.

  • ‘-b’ / ‘—bg-subtractor’: Тип используемого вычитателя фона. Должен быть либо MOG (по умолчанию), либо CNT (быстрее).
  • ‘-df’ / ‘—downscale-factor’: Фактор уменьшения (сжатия) видео перед обработкой. Должны быть целочисленными значениями (по умолчанию 1 без уменьшения масштаба).

Для дополнительных опций (таких как поиск ввода или ограничение длины) после установки DVR-Scan запустите dvr-scan --help , чтобы отобразить полный список опций.

Цифровые видеорегистраторы

Digimaster — часто задаваемые вопросы технической поддержки

Проблема: Устройство не включается.

Признаки: Когда вы подключаете питание к системе DVR, она включается на мгновение, вращает внутренние охлаждающие вентиляторы и жесткие диски, а затем выключится и подаст два звуковых сигнала. При попытке включить устройство с помощью кнопки питания система не отвечает. На передней панели нет светодиодов. (Если нет двойного звукового сигнала, это может указывать на неисправную материнскую плату или отсутствие питания переменного тока для устройства.)

Разрешение: Вилка передней панели может быть отсоединена от материнской платы видеорегистратора. Вам нужно будет отключить питание переменного тока и открыть крышку корпуса видеорегистратора. Найдите небольшой ленточный кабель шириной 1 дюйм, который подключается к передней панели. Кабель должен проходить под жесткими дисками и подключаться к материнской плате. Вилка и розетка могут соединяться друг с другом только одним способом, поэтому нет опасности повредить внутренние компоненты при повторном подключении вилки. После повторного подключения вилки закройте крышку корпуса, снова подключите питание переменного тока и повторите попытку.Если вам все еще не удалось, обратитесь в службу технической поддержки GANZ.


Проблема: Кажется, что устройство включается, но на главном мониторе нет видео.

Признаки: Светодиод питания горит. Системные вентиляторы и диски крутятся. Но на главном мониторе нет видео, или в тех случаях, когда нет экранного меню или строки состояния, и вы видите, что монитор последовательно переключает все каналы один за другим.

Разрешение: Убедитесь, что на главный монитор подается питание, на мониторе выбран правильный видеовход и что соединение кабеля BNC подключено к выходу основного монитора цифрового видеорегистратора.Иногда это соединение случайно подключается к одному из выходов дополнительного монитора, который постоянно показывает последовательность всех каналов.


Проблема: Устройство включено, но результаты POST показывают неправильное количество жестких дисков и / или приводов CD / DVD.

Признаки: Система включается в обычном режиме, но во время POST система обнаруживает неправильное количество дисков. Система может издать звуковой сигнал и показать, что жесткие диски не подключены.

Разрешение: Хотя это случается редко, были случаи, когда с устройством грубо обращались во время транспортировки, и одно или несколько кабельных соединений отсоединились или полностью отсоединились. В ситуациях, когда технический специалист чувствует себя комфортно, мы рекомендуем снять крышку корпуса видеорегистратора и проверить все кабельные соединения внутри корпуса. Каждый жесткий диск или другой диск должен иметь один кабель питания и один кабель для передачи данных, подключенных к основной плате.


Проблема: Устройство предлагает отформатировать один или несколько жестких дисков во время POST.

Признаки: Система включается в обычном режиме, но во время процедуры POST появляется запрос на форматирование одного или нескольких жестких дисков.

Разрешение: Все жесткие диски форматируются после их установки в систему DVR, во время стендовых испытаний перед упаковкой и отправкой. Если система предлагает вам отформатировать жесткие диски, можно выбрать «ДА» и отформатировать диски при первом запуске цифрового видеорегистратора. Если этот запрос появляется при последующих перезапусках, это может указывать на ошибку жесткого диска или систему.Обратитесь в службу технической поддержки GANZ.


Проблема: Вывод на монитор вращается или прокручивается.

Признаки: Система включается в обычном режиме, но изображение скручивается или прокручивается, что кажется рассинхронизированным с монитором.

Разрешение: (только DR4N) Проверьте заднюю часть цифрового видеорегистратора, чтобы убедиться, что переключатель выбора формата установлен на NTSC, а не на формат PAL. (Все устройства) Если устройство загружается в формате PAL, возможно, он обнаруживает нестандартный видеосигнал NTSC.Проверьте все камеры и соединения и перезагрузите систему. Если DVR имеет сигнал NTSC, подключенный к входу BNC 1 DVR, после перезагрузки система должна автоматически определить и переключиться на NTSC. (ПРИМЕЧАНИЕ. Изменение формата видео с NTSC на PAL приведет к стиранию всех данных на жестком диске.)


Проблема: Функция поиска не работает; не может просматривать воспроизводимое видео.

Признаки: Когда пользователь нажимает кнопку «Поиск», раздается звуковой сигнал, но система не реагирует на всплывающее меню.

Разрешение: Если система не определяет жесткий диск или на нем нет данных, устройство не будет реагировать на кнопку поиска. Проверьте кабельные соединения от материнской платы видеорегистратора к жесткому диску (питание и данные). Если все штекеры подключены правильно, возможно, что на жестком диске произошла внутренняя ошибка, из-за которой система не обнаруживает его. Замените жесткий диск, выключите и снова включите питание и перезагрузите компьютер.

Описание клиент-сервер DVR

Модуль DVR — это сторонний модуль , который обеспечивает функцию видеозаписи.

Плагин DVR распространяется за пределами RoboRealm.

1. Загрузите zip-файл.

2. Распакуйте файлы в папку c: \ Program Files \ RoboRealm \. Для этого вам потребуются права администратора. Возможно, вам придется сначала разархивировать на рабочий стол, а затем скопировать файлы в папку RoboRealm.

3. Убедитесь, что avm061.dll находится в папке RoboRealm, а файлы Navigator.dll и DVR_Server.dll находятся в папке RoboRealm \ Plugins.

4. Перезапустите RoboRealm.

5. Посмотрите в разделе «Плагины» на вкладке «Содержание» или введите «DVR» на вкладке «Поиск».

Вы можете использовать пакет « DVR Client-server » в качестве системы видеонаблюдения , в которой параметрические данные (например, VR_VIDEO_ACTIVITY) с разных видеокамер поможет найти фрагмент видео, который вы находясь в поиске.

Вы можете использовать пакет « DVR Client-server » как мощный инструмент для отладки обработки видео и алгоритмы управления, обеспечивающие доступ к значениям переменных вашего алгоритма, которые были заархивированы во время записи.

Технические характеристики

кольцевой видео / параметрический архив длительностью от 1 до 12 месяцев;

настраиваемая запись базы данных (для параметрических данных) максимальной длиной 190 байт;

— запись параметров в базу данных с дискретизацией 250 мс ;

DVR Client может работать одновременно с четырьмя базами данных , которые могут быть расположены на удаленных компьютерах.

  1. « Клиент-сервер DVR » пакет использует XviD кодек для архивирования видео. Следовательно, вы должны установить XviD кодек перед использованием модуля DVR.
  2. Активировать диалоговое окно XviD Конфигурация (выберите «Xvid / Configure Encoder» ), а затем установите для параметра «Целевой квантователь» значение 7.0 или выше.

  1. Нажмите «Другой вариант» , а затем отключите параметр « Показать статус кодировки ».

  1. Установите RoboRealm пакет с плагином DVR Server v0.1 (или выше).
  2. Запустить RoboRealm после установки и добавить Плагин DVR Server к конвейеру обработки видео.
  3. Активировать диалоговое окно DVR Сервер (щелкните по нему в конвейере обработки видео). потом выберите расположение каталога базы данных.
  4. После установки RoboRealm вам следует установить DVR_Client_Install.EXE-пакет. Когда установка завершена, вы должны установить путь к каталогу базы данных в клиентской программе (выберите базу данных «Service / Configuration / Camera # 1 путь «). Теперь клиент DVR готов к работе.

  1. Вызовите диалоговое окно DVR Server (щелкните по нему в конвейере обработки видео) и щелкните Кнопка «Настроить».

  1. Теперь вы можете настроить длину записи (16 — 190 байт) параметрической базы данных и изменить архив продолжительность (1 — 12 месяцев).Также вы можете изменить расположение каталога базы данных, нажав кнопку «Выбрать каталог».

  1. Затем вы можете создать список переменных записей базы данных. Нажмите кнопку « Добавить » для добавление новой записи описания для таблицы переменных архива и затем выбор переменной из раскрывающегося списка и выберите тип переменной :

Имя

Описание

Размер

Диапазон

Std_U8

без знака маленькое целое число

1

от 0 до 255

Std_S8

Подпись маленькое целое число

1

от –128 до 127

Std_U16

без знака короткое целое число

2

от 0 до 65535

Std_S16

Подпись короткое целое число

2

-32768 до 32767

Std_U32

без знака целое число

4

0 до 4294967295

Std_S32

Подпись целое число

4

С

-2147483648 до 2147483647

Std_U64

без знака длинное целое

8

0 до 18 446 744 073 709 551 615

Std_S64

Подпись длинное целое

8

от −9,223,372,036,854,775,808 до +9,223,372,036,854,775,807

Std_F32

Плавающий номер точки

4

+/- 3.4e +/- 38 (~ 7 цифр)

Std_F64

Двухместный точное число с плавающей запятой

8

+/- 1.7e +/- 308 (~ 15 цифр)

  1. Вы ​​можете редактировать имя переменной которые будут отображаться в таблицах и трендах (при необходимости).
  2. Укажите единиц , в которых переменная измеряется.
  3. Укажите формат печати для переменной для отображения в таблицах и тенденциях (см. sprintf спецификаторы формата).
  4. Задайте описание переменной для отображения в качестве дополнительной информации в программе DVR Client.
  5. Укажите Мин. и Макс. ограничение для правильного масштабирования переменной в трендах.
  6. Укажите флаг « Показать » для отображение переменных в таблицах или в тренде, или и в том, и в другом.
  1. Вы должны вызвать диалоговое окно конфигурации клиента (выберите « Service / Configuration «) для конфигурации базы данных путь и отображение переменных в главном окне DVR Client .

  1. Вы ​​можете настроить сотрудников из , отображающих переменные в таблицах и тенденциях из « Создать фрейм » диалоговое окно (выбор «Просмотр архива / Новый фрейм» ).

Надо нажать «Сохранить рамку». кнопка для принятия изменений, после чего вам следует закрыть и снова открыть стол или окно трендов для обновления переменного персонала.

  1. Выберите «Просмотр архива / Тренды» или «Просмотр архива / Таблицы» для вызова таблиц или тренды диалоговое окно.

  1. Дважды щелкните левой кнопкой мыши на видео панель для воспроизведения или щелкните правой кнопкой мыши по тренду для активации всплывающего меню, а затем выберите « Воспроизвести видео с выбранного времени ».

  1. Вы можете использовать информацию, которая была заархивирована с видеодетекторов для quick ищем нужных вам фрагментов видео. Например это может быть брызг яркости, цвета или количества движущихся объектов.

Видеодетектор

Описание

VR_VIDEO_ACTIVITY

Индикатор активности видео

VR_MOTION_OBJECTS

Общее количество движущихся объектов

VR_WENT_TO_LEFT

Счетчик предметов, ушедших налево

VR_WENT_TO_RIGHT

Счетчик объектов, ушедших вправо

VR_WENT_TO_TOP

Счетчик вышедших наверх объектов

VR_WENT_TO_BOTTOM

Счетчик опустившихся предметов

ВР_ЯРКОСТЬ

Яркость изображения

VR_COLOR_RED

Частота изображения при красном цвете

VR_COLOR_GREEN

Частота изображения при зеленом цвете

VR_COLOR_BLUE

Частота изображения с синим цветом

  1. Для поиска пиков параметра необходимо щелкнуть правой кнопкой мыши. на тенденции активации всплывающего меню, а затем выберите « Пик параметра поиска ».

Диалоговое окно «Поиск пиков » позволяет выбрать временной интервал для поиска. ( Время начала / окончания ), выберите приемлемую скорость порог параметра ускорение и поиск шаг . Также вы можете выбрать параметр , и тип поиска (по возрастанию или по убыванию). Вы можете использовать кнопки « Предыдущий пик » и « Следующий пик » для навигации между пиками и кнопкой « Play » для просмотра видео с позиции, где был обнаружен пик.

  1. Вы можете использовать маркеры для более наглядного представления параметра ценности в трендах.

Вы должны использовать пункты всплывающего меню « Добавить маркер » или « Удалить маркеры ». для установки или снятия маркеров.

  1. Нажмите левую кнопку мыши и потяните курсор мыши вправо сторона тренда для активации интервального выбора.

Далее во всплывающем меню вы можете выбрать: поиск пика, запись видео в AVI, экспорт параметров в Excel или просмотр выбранного фрагмента видео.

См. Видео DVR-Client demo для получения более подробной информации о пользовательском интерфейсе.


EDV_DVR Связанные сообщения форума Последнее сообщение Сообщения Просмотры
Плагин DVR не найден
ПРИВЕТ, Я здесь новичок. Мне нужно установить плагин DVR для Roborealm. Я …
6 лет 2 1972
Python в режиме камеры
STeven, прилагаемая программа работает с несколькими изображениями из файла.Если …
7 лет 3 2228
Выпущена новая версия DVR Client
Наконец-то выпущен новый DVR Client v2.0, который можно скачать отсюда: …
9 лет 3 5887

Как использовать IVS и SMD (AMDV5M8, AMDV5M16) — Amcrest

IVS означает интеллектуальную аналитику видеосистемы и в основном используется для защиты параметров.В настоящее время DVR имеет 2 встроенных функции IVS (Tripwire и Intrusion). Интеллектуальное обнаружение движения ( SMD ) использует усовершенствованный алгоритм для различения форм людей и транспортных средств в пределах сцены и отправки сигналов тревоги только при обнаружении человека или транспортного средства. Обратите внимание, IVS и SMD не могут быть активированы на одном канале. Для получения дополнительной информации о настройке событий IVS и SMD см. Информацию, представленную ниже.

Как пользоваться IVS

Шаг 1: Откройте веб-браузер и войдите в веб-интерфейс своего устройства.Для получения дополнительной информации о том, как получить доступ к веб-интерфейсу, щелкните здесь.

Шаг 2: Щелкните опцию AI , расположенную в главном меню. Щелкните опцию IVS & SMD и щелкните OK . Обратите внимание, что если вы переключаете режимы AI, DVR перезагружается.

Шаг 3: Щелкните опцию IVS , расположенную в меню параметров , и убедитесь, что используется правильный канал. Обратите внимание, что по умолчанию будет установлено полноэкранное правило вторжения. Чтобы настроить правила IVS, выберите правило и щелкните значок удаления, чтобы удалить правило вторжения по умолчанию.Щелкните значок добавления «+» , чтобы начать добавление настраиваемого правила IVS.

DVR имеет две функции IVS, tripwire и вторжение:

Tripwire: Это позволяет устройству инициировать событие, если объект, например человек или транспортное средство, пересекает установленную линию растяжки.

Вторжение: Это позволяет устройству инициировать событие, если объект, например человек или транспортное средство, появляется или пересекает заданную зону вторжения.

Шаг 4: Чтобы настроить правило IVS, щелкните раскрывающееся меню Тип , чтобы выбрать доступное правило IVS.После выбора правила установите флажок рядом с правилом, чтобы начать рисование правила. С помощью мыши нарисуйте область или линию на интерфейсе. Щелкните интерфейс и с помощью мыши начертите область или линию, щелкните мышью по интерфейсу, когда закончите, затем щелкните правой кнопкой мыши, чтобы установить область или линию в системе. Нажмите ОК .

Если вы хотите добавить имя для правила, введите имя в поле Имя . Раскрывающееся меню Направление позволяет выбрать направление, в котором будет срабатывать правило.Фильтры объектов (человек и автомобиль) могут быть включены для повышения точности. Нажмите ОК .

Параметр Target Filter используется для установки минимальной или максимальной зоны обнаружения. Рекомендуется оставить это значение по умолчанию; однако его можно изменить. Используйте значок «Очистить» (мусорная корзина), чтобы удалить нарисованную область или линию. Тумблер Target Filter включает параметры фильтрации объектов, которые позволяют определить, вошел ли в зону человек или транспортное средство. Если выбран Человек , правило будет срабатывать, только если будет обнаружена фигура человека.Если выбран Автомобиль , правило будет срабатывать только в том случае, если система обнаружит автомобиль. При необходимости обе опции фильтрации объектов можно использовать одновременно.

Шаг 5: Если вы хотите добавить несколько правил на устройство, щелкните значок «+») и повторите процесс настройки IVS для правила. Нажмите OK после того, как все правила IVS будут установлены. Используйте значок Параметры (шестеренка), чтобы применить любые дополнительные настройки к правилу IVS, такие как включение снимков электронной почты и т. Д.Чтобы удалить правило IVS, щелкните значок удаления (корзина).

Просмотр данных IVS

Любые данные IVS, сохраненные в системе, можно просмотреть с помощью интерфейса интеллектуального поиска IVS или через меню воспроизведения, если в системе установлено расписание IVS.

Чтобы просмотреть данные IVS с помощью интерфейса интеллектуального поиска IVS, щелкните опцию IVS , расположенную в меню интеллектуального поиска. Введите время начала и окончания события и нажмите Поиск .Будет отображен макет всех событий IVS, зафиксированных устройством. Чтобы просмотреть событие, выберите событие в интерфейсе и нажмите кнопку воспроизведения.

Использование SMD

Напоминаем, что интеллектуальное обнаружение движения нельзя использовать на том же канале, что и IVS, поэтому необходимо использовать отдельный канал. Для получения дополнительной информации о настройке SMD см. Информацию, представленную ниже.

Шаг 1: В разделе Parameters щелкните SMD .Выберите канал в раскрывающемся меню «Канал» и убедитесь, что выбран параметр « Включить ». Используйте раскрывающееся меню чувствительности, чтобы выбрать чувствительность к движению. Чувствительность к движению может варьироваться от низкой, средней и высокой. Выберите эффективную цель (фильтр объектов) (Человек, Транспортное средство). При необходимости оба фильтра объектов можно включить одновременно.

Шаг 2: Нажмите OK , чтобы сохранить настройки SMD в системе.

Просмотр события SMD

Любые данные SMD, сохраненные в системе, можно просмотреть с помощью интерфейса SMD Smart Search или с помощью меню воспроизведения, если в системе установлено расписание SMD.

Для просмотра событий SMD с помощью интерфейса интеллектуального поиска SMD щелкните параметр SMD , расположенный в меню интеллектуального поиска. Введите время начала и окончания события и нажмите Поиск . Будет отображен макет всех событий SMD. Чтобы просмотреть событие, выберите событие в интерфейсе и нажмите кнопку воспроизведения рядом с событием в интерфейсе.

Устранение неисправностей — Справка — Ezviz

Поиск и устранение неисправностей

После нормального запуска устройства изображение не отображается на мониторе.

Возможные причины:

a) Нет соединений VGA или HDMI.

б) Соединительный кабель поврежден.

c) Неправильный режим ввода монитора.

Шагов:

1. Убедитесь, что устройство подключено к монитору через кабель HDMI или VGA. Если нет, подключите устройство к монитору и перезагрузите компьютер.

2. Убедитесь, что соединительный кабель исправен. Если после перезагрузки на мониторе по-прежнему нет изображения, проверьте исправность соединительного кабеля и замените кабель для повторного подключения.

3. Убедитесь, что входной режим монитора правильный. Убедитесь, что режим входа монитора совпадает с режимом вывода устройства (например, если режим вывода DVR — это выход HDMI, то режим входа монитора должен быть входом HDMI). А если нет, измените режим ввода монитора.

4. Убедитесь, что проблема решена с помощью шагов 1–3. Если проблема решена, завершите процесс. Если нет, обратитесь в службу технической поддержки, чтобы узнать, что делать дальше.

При запуске нового купленного устройства раздается предупреждающий звуковой сигнал «Ди-Ди-Ди-Диди».

Возможные причины:

а) В устройстве нет жесткого диска.

б) Установленный жесткий диск не инициализирован.

c) Установленный жесткий диск несовместим с устройством или неисправен.

Шагов:

1. Убедитесь, что в устройстве установлен хотя бы один жесткий диск.

1) Если нет, установите совместимый жесткий диск.

Примечание: инструкции по установке жесткого диска см. В «Кратком руководстве по эксплуатации».

2) Если вы не хотите устанавливать жесткий диск, выберите «Меню> Конфигурация> Исключения» и снимите флажок «Звуковое предупреждение» для «Ошибка жесткого диска».

2. Убедитесь, что жесткий диск инициализирован.

1) Выберите «Меню> HDD> Общие».

2) Если статус жесткого диска «Неинициализирован», установите флажок соответствующего жесткого диска и нажмите кнопку «Инициализировать».

3. Убедитесь, что жесткий диск обнаружен или находится в хорошем состоянии.

1) Выберите «Меню> HDD> Общие».

2) Если жесткий диск не определяется или отображается состояние «Аномальный», замените выделенный жесткий диск в соответствии с требованиями.

4. Проверьте, устранена ли неисправность с помощью шагов 1–3.

1) Если проблема решена, завершите процесс.

2) Если нет, обратитесь в службу технической поддержки, чтобы узнать о дальнейших действиях.

Просмотр в реальном времени зависает при локальном выводе видео.

Возможные причины:

a) Частота кадров не достигла частоты кадров реального времени.

Шагов:

1. Проверьте параметры основного потока (нормальный) и основного потока (событие). Выберите «Меню> Запись> Кодирование> Запись» и установите разрешение основного потока (события) таким же, как разрешение основного потока (нормальное).

2. Убедитесь, что частота кадров соответствует частоте кадров в реальном времени. Выберите «Меню> Запись> Параметры> Запись» и установите для параметра «Частота кадров» значение «Полный кадр».

3. Убедитесь, что проблема решена с помощью описанных выше шагов. Если она решена, завершите процесс.Если нет, обратитесь в службу технической поддержки, чтобы узнать, что делать дальше.

При использовании устройства для получения звука в режиме реального времени отсутствует звук или слишком много шума,

или слишком низкая громкость.

Возможные причины:

a) Кабель между датчиком и камерой неправильно подключен, несовместим или несовместим.

b) Тип потока не установлен как «Видео и аудио».

Шагов:

1. Убедитесь, что кабель между датчиком и камерой правильно подключен, совмещен и совместим.

2. Убедитесь, что параметры настройки верны. Выберите «Меню> Запись> Параметры> Запись» и установите Тип потока как «Аудио и видео».

3. Убедитесь, что проблема решена с помощью описанных выше шагов. Если она решена, завершите процесс. Если нет, обратитесь в службу технической поддержки, чтобы узнать, что делать дальше.

Изображение застревает, когда DVR воспроизводит одно- или многоканальные камеры.

Возможные причины:

a) Частота кадров не является частотой кадров в реальном времени.

b) Цифровой видеорегистратор поддерживает до 16-канального синхронизированного воспроизведения с разрешением 4CIF. Если вы хотите 16-канальное синхронизированное воспроизведение с разрешением 720p, может произойти извлечение кадра, что приведет к небольшой задержке.

Шагов:

1. Убедитесь, что частота кадров соответствует частоте кадров в реальном времени. Выберите «Меню> Запись> Параметры> Запись» и установите для частоты кадров значение «Полный кадр».

2. Убедитесь, что оборудование может позволить воспроизведение. Уменьшите количество каналов воспроизведения.Выберите «Меню> Запись> Кодировка> Запись» и установите более низкий уровень разрешения и битрейта.

3. Уменьшите количество локальных каналов воспроизведения. Выберите «Меню> Воспроизведение» и снимите флажки с ненужных каналов.

4. Убедитесь, что проблема решена с помощью описанных выше шагов. Если она решена, завершите процесс. Если нет, обратитесь в службу технической поддержки, чтобы узнать, что делать дальше.

На локальном жестком диске устройства не найден файл записи, и появляется запрос «Файл записи не найден».

при поиске файлов записи.

Возможные причины:

a) Неправильная установка времени в системе.

б) Неверное условие поиска.

c) HDD установлен неправильно или не определяется.

Шагов:

1. Проверьте правильность настройки системного времени. Выберите «Меню> Конфигурация> Общие> Общие» и проверьте правильность «Время устройства».

2. Убедитесь, что условия поиска верны. Выберите «Воспроизведение» и проверьте правильность канала и времени.

3. Убедитесь, что жесткий диск в норме. Выберите «Меню> HDD> Общие», чтобы просмотреть состояние жесткого диска и убедиться, что жесткий диск обнаружен и может нормально читаться и записываться.

4. Убедитесь, что проблема решена с помощью описанных выше шагов. Если она решена, завершите процесс. Если нет, обратитесь в службу технической поддержки, чтобы узнать, что делать дальше.

Настройка серии Dahua DHI-XVR, SmartPSS или других DVR / NVR / камер для облачной записи, резервного копирования, мониторинга и воспроизведения

Содержание

Введение

1 Подключите Dahua DVR к сети и найдите IP-адрес

2 Настройте DVR Dahua с помощью веб-инструмента настройки

2.1 Настройте параметры FTP

2.2 Конфигурация настроек видео или снимков изображения (разрешение, частота кадров, битрейт)

2.3 Настройка обнаружения движения для записи видео / изображений

2.4 Настройка непрерывной (или запланированной) записи видео / изображений

3. Настройте (Dahua) систему видеорегистратора с помощью программного обеспечения SmartPSS

4. Используйте CameraFTP VSS с системой Dahua DVR

5. Разделяйте многоканальные кадры по разным папкам камеры

6.CameraFTP Viewer

Dahua Technology Co. — один из крупнейших производителей цифровых видеорегистраторов и камер видеонаблюдения. DVR / NVR серии Dahua DHI-XVR поддерживает от 4 до 32 камер. Эти видеорегистраторы поддерживают открытые стандартные протоколы, такие как ONVIF, RTSP, FTP и SMTP. Их можно настроить на напрямую записывать / резервировать отснятый материал в облако через FTP / SMTP. Благодаря поддержке RTSP и ONVIF они также работают с Программное обеспечение CameraFTP Virtual Security System, который может отображать несколько живых камер на экране компьютера, а также запись отснятого материала в облако.

Цифровые видеорегистраторы

Dahua могут загружать / создавать резервные копии видеоклипов в формате .dav или снимков изображений на FTP-сервер CameraFTP.

Основная информация о DVR
Разрешение видео / изображения 1280×720, 640×360, 1920x1080P, 2047×1536 или выше
Аудиозапись НЕТ
Частота загрузки изображения от 1 изображения / с до 1 изображения / 5 минут
Частота кадров видео 1,2,3 ,…, 30 кадров в секунду
Ночное видение Поддерживается.
Запись снимка изображения Поддерживается
Запись видеоклипа Поддерживается.
Обнаружение движения Поддерживается запись как изображений, так и видеоклипов
Непрерывная запись Поддерживается непрерывная запись.
Поддерживаемый формат видео .dav
Тип подключения Кабель Ethernet
PoE (питание через Ethernet) НЕТ
Внутри / снаружи Оба
Самая низкая цена (на 01.07.2019) $ 150

Примечание: Этот документ не предназначен для заменить руководство по продукту от производителя.Представленная информация на основе наших знаний модель Dahua DHI-XVR видеорегистраторов серии и одной версии программного обеспечения SmartPSS (Smart Professional Surveillance System). Он может быть неточным или актуальным. Пользователи должны связаться с производителя по всем вопросам, связанным с камерой, DVR или SmartPSS, и обращайтесь к нам только для Проблемы с камерой, связанные с FTP (облачный сервис / FTP / SMTP).


Подключите видеорегистратор к сетевому маршрутизатору с помощью кабеля Ethernet.IP-адрес видеорегистратора по умолчанию — 192.168.1.108. Если IP по умолчанию не работать, он мог получить IP-адрес через DHCP. Пожалуйста, обратитесь к руководству производителя для получения более подробной информации. Вы можете запустить включенный программное обеспечение (например, SmartPSS) для определения IP-адреса цифрового видеорегистратора. Вы также можете использовать программное обеспечение CameraFTP VSS, чтобы найти IP-адрес цифрового видеорегистратора. (с использованием или без использования функций облачной записи VSS). Можно настроить видеорегистратор, подключив к нему монитор и мышь. В этом документе мы настроим его через веб-браузер или программу SmartPSS на ПК.

Если ваш видеорегистратор подключен к маршрутизатору с помощью кабеля Ethernet, вы можете запустить программу установки производителя, чтобы найдите IP-адрес видеорегистратора. С ПК в том же сети вставьте компакт-диск с программным обеспечением производителя. Просмотрите содержимое компакт-диска и запустите Программа установки установит необходимое программное обеспечение для цифрового видеорегистратора.После этого закончено, запустите установленное программное обеспечение SmartPSS, как показано ниже:

Перейдите на вкладку «Устройства», затем нажмите «Поиск», чтобы найти список устройств DVR, как показано ниже:

Вы можете использовать веб-браузер для настройки DVR; SmartPSS также можно использовать для настройки цифрового видеорегистратора. Не все функции можно настроить через SmartPSS, и он часто работает медленнее, чем веб-браузер. В этом разделе мы в основном будем использовать веб-браузер для настройки цифрового видеорегистратора.О SmartPSS мы поговорим в следующем разделе. Запустите веб-браузер (например, IE или Firefox), в адресной строке браузера введите следующий URL-адрес (замените IP_Address на реальный IP-адрес камеры), а затем нажмите Enter.

http: // IP_АДРЕС
Войдите в систему, перейдите на вкладку «Настройка», вы можете настроить параметры цифрового видеорегистратора. Поскольку видеорегистратор имеет встроенное хранилище, старые отснятые материалы можно кэшировать в локальном хранилище.DVR может загружать старые файлы видео / изображений, что затрудняет проверку правильности вашей конфигурации. Если возможно, сначала отключите или удалите локальное хранилище DVR. Вы также можете удалить все старые кадры и установить локальный диск доступен только для чтения. Вы можете вернуть его обратно после того, как закончите настройку облачной записи.

2.1 Настройка параметров FTP

Щелкните вкладку Хранилище (или вкладку Сеть, в зависимости от устройства), затем щелкните вкладку FTP слева, затем вы можете настроить FTP Настройки, как показано на скриншоте ниже.Если у вас нет учетной записи на CameraFTP, посетите www.cameraftp.com и зарегистрируйтесь для получения бесплатной пробной учетной записи. CameraFTP предлагает 3-дневную бесплатную пробную версию. Когда суд , вы можете заказать подписку или продлить бесплатную пробную версию, чтобы продолжить использование службы.

Предполагая, что у вас уже есть учетная запись CameraFTP, вам необходимо ввести следующую информацию:

Примечание: На этой странице вам также необходимо настроить длину файла, которую можно установить от 5 до 10 МБ.Если вы хотите настроить запись изображений, вы можете установить интервал загрузки изображений на основе ваш план записи изображений. В противном случае вы можете оставить значение по умолчанию или ввести большое число.

Вышеуказанные настройки используются всеми каналами (камерами). Ниже вам необходимо настроить расписания (периоды) и действия для каждого канала (камеры). К сожалению, интерфейс не оптимизирован! Вам придется делать это для каждой камеры и для каждого дня недели.

Для каждого периода нужно настроить действие камеры. «Обычный» означает непрерывную запись; «MD» означает запись при обнаружении движения. «Тревога» означает, что тревога запускается внешним устройством сигнализации (например, датчиком движения / инфракрасным датчиком). Если у вас нет внешнего датчика, выберите только «MD» или «Обычный». Вы не должны выбирать оба варианта после завершения настройки DVR (камеры). Можно выбрать оба для тестирования.

Нажмите «Сохранить», чтобы сохранить настройки, а затем нажмите «Тест FTP», чтобы проверить FTP-соединение. Если все работает нормально, вам нужно повторить это для каждого канала и дня недели.

2.2 Конфигурация настроек видео или снимков изображения (разрешение, частота кадров, битрейт)

В зависимости от вашего плана подписки CameraFTP вам нужно только настроить параметры видео или изображения. настройки снимка.

Если вы заказали план видеозаписи , щелкните вкладку «Кодирование», как показано ниже.Если вы заказали план записи изображений, щелкните вкладку «Снимок».

Обычно вы хотите настроить основной поток, то есть видеопоток высокого разрешения. Если хотите, вы также можете настроить субпоток, который содержит видеопоток более низкого качества. Обязательно настройте видеопоток в соответствии с вашим планом подписки.

Видеорегистратор может быть подключен к нескольким камерам, каждая камера может быть настроена с различными параметрами видео.Вы должны выбрать правильный номер канала для каждой камеры. CameraFTP поддерживает несколько заказов с разными параметрами. Большинство пользователей будут использовать одни и те же параметры для всех камеры, подключенные к видеорегистратору. В таком случае вы можете скопировать текущие настройки камеры на все камеры. Просто нажмите Копировать, затем выберите каналы для копирования и нажмите «Сохранить». Смотрите скриншот ниже:

Битрейт немного сложен.Установка слишком большого значения потребует слишком большой пропускной способности, таким образом резко замедляет работу вашей сети, вызывая сбои при загрузке; установка это слишком низкий повлияет на качество видео. Вы можете использовать наш калькулятор пропускной способности, чтобы оцените пропускную способность. Посетите www.cameraftp.com, щелкните Цены, а затем настройте тарифный план. Смотрите скриншот ниже.

Примечание. Для оценки пропускной способности количество камер должно быть установлено на 1.

Для видеоплана 640×480, 5 кадров / с расчетная полоса пропускания составляет 216 Кбит / с.Как правило вы можете установить его на 200 Кбит / с или 256 Кбит / с.

Нажмите «Сохранить», чтобы сохранить настройки видео / изображения.


2.3 Настройка обнаружения движения для записи видео / изображений

Щелкните вкладку «Событие», затем щелкните «Обнаружение видео», как показано ниже.

Вам нужно будет установить правильную область обнаружения движения; затем определите, что делать после обнаружения движения. Возможные варианты: Записывать видео или снимки каналов.В нашем тестировании варианты не всегда могут работать с видеорегистраторами Dahua. Пожалуйста, проверьте это внимательно. По завершении нажмите «Сохранить», чтобы сохранить настройки, затем нажмите «Копировать», чтобы применить те же настройки ко всем каналам (камерам).


2.4 Настройка непрерывной (или запланированной) записи видео / изображений

Если вы заказали план изображения / видео с записью движения, этот шаг можно пропустить.

В противном случае щелкните вкладку Запись.вы увидите следующий экран.

Если вы заказали план непрерывной видеозаписи, щелкните вкладку «Запись» вверху; в противном случае щелкните вкладку «Снимок».

Вы можете настроить расписание записи на следующем экране. Вы можете настроить его на непрерывную запись в течение всего времени, или в запланированные промежутки времени.

Вы можете нажать кнопку «Установить», чтобы определить расписание загрузки. Примечание: «Обычная» означает непрерывную запись. «MD» означает запись по движению.

После того, как вы закончите настройку расписаний для одного канала, нажмите Сохранить, чтобы сначала сохранить его, затем нажмите Копировать, чтобы скопировать такие же настройки для других каналов (камер).

ПРИМЕЧАНИЕ: Не настраивайте одновременно запись видео и изображения. Это будет рассматривается как лицензия на две камеры!

SmartPSS (Smart Professional Surveillance System) — это полнофункциональное приложение для видеонаблюдения от Dahua (?).Его можно использовать для настройки видеорегистраторов Dahua и многих других видеорегистраторов. Программное обеспечение поддерживает просмотр и управление несколькими устройствами DVR. Однако, если вы хотите настроить только DVR, исходя из нашего опыта, программное обеспечение имеет те же функции, что и инструмент настройки на основе веб-браузера. Общий, инструмент настройки на основе браузера работает быстрее и предлагает немного больше функций.

SmartPSS входит в комплект поставки DVR. Вы также можете скачать его с сайта Dahua.Прежде всего, установите SmartPSS на ПК. После установки запустите программу. Вы увидите следующий экран:

Щелкните вкладку Devices (и нажмите Search), чтобы найти список DVR в той же локальной сети:

Измените настройки DVR, в зависимости от вашей версии SmartPSS, вы увидите один из следующих экранов:

или

Функции двух приведенных выше снимков экрана очень похожи.Вы можете нажать «Кодировать», чтобы установить параметры видео / изображения; нажмите FTP, чтобы настроить параметры FTP; нажмите «Обнаружение видео», чтобы установить параметры обнаружения движения на видео; нажмите Хранилище, чтобы установить устройства хранения данных.

Так как DVR имеет встроенное локальное хранилище, и он может кэшировать большое количество данных. Это может привести к тому, что DVR продолжит загружать старые кадры. Чтобы упростить настройку для облачной записи, мы рекомендуем отключить локальное хранилище или удалить все локальные файлы и сделать диск только для чтения, пока вы настраиваете DVR.После того, как вы закончили настройку DVR, вы можете повторно включить локальное хранилище. Вы можете попробовать отключить локальное хранилище на следующем экране:

На экране конфигурации устройства нажмите «Кодировать», появится следующий экран:

Для записи видео необходимо настроить параметры видео. В раскрывающемся списке Тип потока выберите «Общие», если вы хотите непрерывную запись; в противном случае выберите «Обнаружение видео» (или «Обнаружение движения»).Параметры видео должны быть основаны на вашей подписке CameraFTP. Битрейт немного сложен, пожалуйста обратитесь к калькулятору полосы пропускания в Разделе 2 этого документа. Для записи изображения нажмите «Снимок».

После того, как вы настроили один канал (камеру), вы можете скопировать конфигурацию на другие камеры (каналы), просто нажмите Нажмите кнопку «Копировать текущую конфигурацию в» и выберите каналы, в которые вы хотите скопировать.

Нажмите кнопку «Сеть» (или «Хранилище?»?) На экране «Конфигурация устройства», затем нажмите «FTP», вы можете настроить параметры FTP на следующем экране:

Информация о FTP-сервере описана выше. Длину файла лучше всего установить от 5 до 10 МБ. Если вы заказали план записи изображений, вам необходимо установить интервал загрузки в зависимости от вашего частота загрузки.

Страница настроек FTP плохо спроектирована.Информация об учетной записи FTP применяется ко всем каналам / камерам; но часть графика нет. Вам нужно установить для каждого канала и каждого дня недели. Примечание. «MD» означает «Обнаружение движения», «Обычный» означает непрерывный (запись).

На экране конфигурации устройства щелкните Обнаружение видео (или Тревога) в разделе событий, вы можете настроить Настройки видеодетектора движения:

Установите флажок «Включить», чтобы включить обнаружение движения, затем установите зону обнаружения движения. нажав кнопку «Установить» рядом с Зоной.Вы можете определить, какие действия следует предпринять. Установите флажок «Канал записи», если вы хотите записывать видео; выберите Снимок, если вы хотите записывать изображения. По завершении нажмите «Сохранить», чтобы сохранить настройки; затем вы можете нажать «Копировать текущую конфигурацию в» для копирования настроек на другие каналы (камеры).

Вы также можете указать, какой видеопоток записывать. Нажмите «Запись», затем нажмите «Управление записью», отобразится следующий экран:

На вкладке «Запись» вы можете определить расписание записи.Просто нажмите Расписание, вы можете установить разные камеры с разными расписания. Но обычно вы хотите установить их на целый день. См. Снимок экрана ниже:

Вы можете установить разные расписания для каждого канала. Но вы также можете установить их одинаковыми. Вместо того, чтобы настраивать каждый канал отдельно, вы можете сразу установить «Все расписание».

Как уже упоминалось, Dahua DVR / SmartPSS не всегда работает корректно.После того, как вы его настроили, вам нужно его протестировать.

Программное обеспечение CameraFTP VSS можно использовать ПК как систему видеонаблюдения DVR. Он может отображать видео с камеры в реальном времени на экране вашего компьютера, в то время как также запись видео / изображения в облако (и на локальный диск). Видеорегистратор Dahua совместим с программным обеспечением CameraFTP VSS. Использование CameraFTP VSS с Dahua DVR проще в настройке, чем загрузка напрямую с DVR. Однако это требует ПК и программа CameraFTP VSS должны быть всегда запущены.

Dahua DVR поддерживает стандартный протокол ONVIF. Однако вам необходимо добавить для него учетную запись пользователя ONVIF. работать. Чтобы добавить учетную запись пользователя ONVIF, щелкните вкладку «Система», затем щелкните «Пользователь ONVIF». Щелкните Добавить пользователя, чтобы добавить пользователя как показано ниже. Вы можете назвать пользователя «onvifuser».

Если создан пользователь ONVIF, вы можете использовать программное обеспечение CameraFTP VSS для сканирования сети и поиска IP-адреса цифрового видеорегистратора.Вы можете просканировать DVR на предмет URL-адресов видеопотока или напрямую ввести URL-адрес видеопотока как задокументировано на этом снимке экрана:

Для некоторых видеорегистраторов и IP-камер (например, некоторых IP-камер Hikvision и Foscam), вам нужно вручную включить RTSP. Похоже, Дахуа этого не требует. Если у тебя есть проблемы с подключением к потоку RTSP, вы можете проверить, можно ли вручную включить RTSP / ONVIF.

CameraFTP VSS может автоматически находить URL-адреса видеопотока.Если у вашего DVR много каналов, вы можете вручную ввести URL видеопотока. CameraFTP VSS позволяет добавлять несколько камер с одним и тем же IP-адресом. Смотрите скриншот ниже.

Для получения более подробной информации об использовании CameraFTP VSS посетите CameraFTP VSS инструкция.

Если вы настроили DVR для записи в облако напрямую, DVR загрузит все файлы в ту же папку с одной камерой.Это затрудняет просмотр камер и нарушает наше соглашение об обслуживании. Последний шаг — разделить их по разным папкам камеры. Этот шаг обычно выполняется сотрудниками службы поддержки CameraFTP.

Если вы настроили многоканальный DVR, обязательно свяжитесь с CameraFTP, чтобы мы помогли разделить файлы на разные папки камеры.


После того, как ваш DVR (камеры) настроен, вы можете посетите www.cameraftp.com на живой монитор или воспроизводите записанные кадры из любого места. Вы также можете скачать Приложение CameraFTP Viewer для iOS, Android и Windows Phone.


Не получается заставить его работать? Пожалуйста, прочтите наше Руководство по поиску и устранению неисправностей.

alexander-khodarev / DVR-helper: Этот инструмент позволяет легко создавать аксессоры для классов на основе DVR в Labview. Установите его, затем просто щелкните правой кнопкой мыши DVR в элементе управления классом и выберите параметры, требующие создания аксессуара.Ограничение: в названии параметра не должно быть специальных символов, он пока не работает в RT (вы можете перенести проект в пространство «Мой компьютер», затем создать аксессоры, а затем переместить его обратно в RT).

GitHub — alexander-khodarev / DVR-helper: Этот инструмент позволяет легко создавать аксессоры для классов на основе DVR в Labview. Установите его, затем просто щелкните правой кнопкой мыши DVR в элементе управления классом и выберите параметры, требующие создания аксессуара. Ограничение: в названии параметра не должно быть специальных символов, он пока не работает в RT (вы можете перенести проект в пространство «Мой компьютер», затем создать аксессоры, а затем переместить его обратно в RT).

Файлы

Постоянная ссылка Не удалось загрузить последнюю информацию о фиксации.

Тип

Имя

Последнее сообщение фиксации

Время фиксации

Около

Этот инструмент позволяет легко создавать аксессоры для классов на основе DVR в Labview.Установите его, затем просто щелкните правой кнопкой мыши DVR в элементе управления классом и выберите параметры, требующие создания аксессуара. Ограничение: в названии параметра не должно быть специальных символов, пока он не работает на RT (вы можете перенести проект в пространство «Мой компьютер», затем создать…

Лицензия

Вы не можете выполнить это действие в настоящее время. Вы вошли в систему с другой вкладкой или окном.Перезагрузите, чтобы обновить сеанс. Вы вышли из системы на другой вкладке или в другом окне. Перезагрузите, чтобы обновить сеанс. .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
