Машины с открывающимися дверями вверх: Ламбо двери своими руками — чертежи, процесс изготовления

Содержание

10 автомобилей с необычными дверными ручками

Казалось бы, чего может быть необычного в дверных ручках автомобиля, однако это хоть и не большой, но тоже элемент дизайна, к созданию которого автомобильные дизайнеры подходят не менее ответственно, чем к дизайну всего автомобиля в целом. В результате этого дверные ручки некоторых автомобилей превращаются в произведение дизайнерского искусства. Именно о таких, необычных дверных ручках, я расскажу вам в этой статье.

Toyota CH-R

Обратите внимание, как ловко дизайнеры Toyota вписали дверные ручки задних дверей автомобиля Toyota CH-R в заднюю часть дверей. Стоит отметить, что дизайнеры Toyota не первые, кто придумал маскировать ручки задних дверей. Лично я нечто подобное впервые увидел на автомобиле Alfa Romeo 156.

Seat Leon

Дизайнеры Seat пошли ещё дальше и спрятали ручки задних дверей автомобиля Seat Leon в торцы, добраться до которых можно через специальные выемки в задних форточках, что, на мой взгляд, является одним из самых необычных дизайнерских решений.

Lamborghini Miura

Итальянский дизайнер Марчелло Гандини, создававший дизайн Lamborghini Miura, спрятал дверные ручки этого автомобиля в находящиеся в задней части дверей воздухозаборники.

Tesla Model X

В отличие от обычных дверных ручек большинства автомобилей, дверные ручки автомобиля Tesla Model X это не совсем дверные ручки, а на самом деле кнопки, при нажатии на которые двери в этом автомобиле откроются сами.

Range Rover Velar

На первый взгляд дверные ручки автомобиля Range Rover Velar похожи на дверные ручки автомобиля Tesla Model X, но в отличие от них это не кнопки, а полноценные дверные ручки, которые прячутся в корпус двери, когда в них нет необходимости.

Lincoln Continental

А это дверные ручки автомобиля Lincoln Continental, которые дизайнеры этого автомобиля не только выполнили в форме петель, но и сделали их единым целым с дверными молдингами, что смотрится очень стильно.

Сами ручки неподвижны, а двери открываются нажатием кнопки, находящейся с внутренней стороны ручек.

Nissan GT-R

Чтобы открыть дверь в автомобиле Nissan GT-R необходимо сначала нажать на заднюю сторону утопленной в двери ручки, после чего передняя сторона ручки поднимется и именно за неё и необходимо тянуть. Точно такие же по принципу действия дверные ручки применяются в автомобилях Aston Martin.

Aston Martin Vantage

Поскольку выше я упомянул дверные ручки автомобилей Aston Martin, то не показать их вам было бы совершенно несправедливо.

TVR Tuscan

Если вы не знаете, как открыть двери в британском автомобиле TVR Tuscan, то без изучения инструкции по эксплуатации к этому автомобилю вы никогда не догадаетесь, потому что для этого необходимо нажать кнопку, которая находится под зеркалом.

BMW Z1

Я даже не знаю, что в автомобиле BMW Z1 является наиболее необычным, его дверные ручки или сами двери, а точнее процесс их открытия, в ходе которого они прячутся в порог.

Чтобы открыть дверь необходимо нажать на кнопку, а чтобы её закрыть необходимо потянуть вверх за ручку в заднем верхнем углу двери.

Ещё публикации по теме:

«10 автомобилей, необычные фары которых сделали их узнаваемыми»

Понравилась публикация? Поделись!

Двери автомобиля | Кузов автомобиля

Все двери кузова рамочного типа и одинаковы по конструкции. Нижняя часть двери, т. е. ее корпус, состоит из двух штампованных панелей (наружной и внутренней), соединенных между собой путем загибки кромок и сварки. Чтобы увеличить жесткость корпуса двери, со стороны петель и подоконника приварены усилители. Верхняя часть двери представляет собой П-образную рамку, сваренную встык из двух отрезков профиля, образованного прокаткой стальной ленты на роликовом станке. Нижние концы рамки пропущены внутрь корпуса и соединены с ним с помощью твердого припоя. Применение дверей рамочного типа позволяет уменьшить толщину стоек двери и увеличить площадь дверного окна.

Рис. Крепление дверей к кузову:
а — разрез по петле передней двери; б — разрез по петле задней двери; 1 — щека петли, прилегающая к кузову; 2 — уплотнитель петли; 3 и 12 — держатели; 4 — винт; 5 — пластина; 6 — стойка кузова; 7 — заглушки; 8 — болты; 9 — усилитель двери; 10 — щека петли, прилегающая к двери; 11 — уплотнитель петли на двери

С наружной стороны дверные рамки облицованы декоративными алюминиевыми накладками, которые крепятся к рамкам при сборке путем загибки наружной кромки.

Наружная декоративная накладка подоконника двери, в которой зажат резиновый уплотнитель стекла, надета на кромку наружной панели двери и удерживается на ней пружинными держателями.

Крепление двери

Каждая дверь со стороны переднего торца подвешена к кузову на двух петлях. Щека 1 каждой петли, прилегающая к стойке б кузова, закреплена винтами 4, ввернутыми в пластину 5, удерживаемую внутри стойки держателем 3. Размеры держателя позволяют перемещать пластину при регулировке. Щека 10 петли, прилегающая к двери, прикреплена к ней болтами 8, которые проходят через отверстия в усилителе V двери и ввернуты в резьбовые отверстия этой щеки.

Во избежание проникновения пыли внутрь передней и задней двери щека 10 петли проходит через губчатый уплотнитель 11, который удерживается приваренным к двери держателем 12. Для защиты кузова от пыли в местах крепления петель передней двери щека 1 петли проходит через приклеенный к стойке кузова губчатый уплотнитель 2, а монтажные отверстия в стойке закрыты резиновой заглушкой 7. Щеки петель стальные; изготовлены они из профиля специального проката, который разрезается. Щеки соединяются между собой пальцем. Палец смазывается через отверстие в головке щеки. Описанное крепление позволяет регулировать двери, т. е. смещать их в любом направлении: вверх, вниз, вперед, назад, внутрь и наружу. Такая регулировка обеспечивает правильное положение двери, определяемое равномерным зазором по периметру двери и отсутствием ступенек между поверхностью двери и сопряженных с ней участков кузова.

Рис. Ограничитель двери (горизонтальный разрез):
I — дверь в открытом положении; II — дверь в закрытом положении; 1 — ограничитель; 2 — хвостовик ролика; 3 — перемычка ограничителя; 4 — держатель пластины; 5 — пластина; 6 — скоба; 7 — винт; 8 — усилитель двери

Ограничитель двери

Для ограничения угла открывания и удержания двери в открытом положении каждая дверь снабжена пружинным ограничителем 1. Концы ограничителя, служащие осью его вращения при открывании двери, прикреплены к стойке кузова скобой 6, которая закреплена винтами 7, ввернутыми в пластину 5, удерживаемую на месте держателем 4, благодаря чему винты можно вывертывать полностью. Размеры держателя позволяют перемещать пластину при регулировке навески двери.

При открывании двери хвостовик 2 ролика, закрепленного на усилителе 8 внутри двери, упирается в петлю ограничителя, задерживая таким образом дальнейшее открывание двери. При этом перемычка 3 ограничителя, благодаря его упругости, сжимает ролик, не позволяя двери закрыться под влиянием собственного веса. Угол открывания двери при этой конструкции не регулируется. Чтобы дверь не скрипела, ограничитель необходимо периодически смазывать.

Рис. Положение замка и защелки при закрывании двери:
I — направление движения двери; II — направление вращения ротора; а — дверь накрыта полностью; б — дверь закрыта на одна зуб; в — дверь начинает закрываться; 1 — ротор; 2 — защелка; 3 — сухарь; 4 — фиксатор; 5 — полка защелки

Замок двери

Все двери кузова имеют замки роторного типа одинаковой конструкции. Замок удерживает дверь в закрытом положении благодаря тому, что ротор 1 находится в зацеплении с зубчатой защелкой 2, укрепленной на стойке кузова. Замки всех дверей можно открыть снаружи кузова нажатием кнопки наружной ручки, кроме передней левой двери, и открыть изнутри кузова поворотом (вверх) ручки внутреннего привода замка. При повороте этой ручки вниз замок запирается и не может быть открыт снаружи. Замок левой передней двери изнутри не запирается и может быть заперт только снаружи на ключ с помощью замочка, помещенного в кнопке наружной ручки.

Замок двери, внутренний привод и зубчатая защелка закреплены винтами. Винты крепления замка ввернуты в его корпус, винты привода — в неподвижные гайки панели двери и винты защелки — в пластину, удерживаемую внутри стойки держателем. Такое крепление позволяет вывертывать винты полностью.

Наружная ручка закреплена двумя шпильками, ввернутыми в ручку, и гайками.

Ротор 1 замка, выполненный в виде шестизубой шестеренки, при открывании и закрывании двери вращается, перекатываясь по зубцам защелки 2. От вращения ротор удерживается собачкой 2, которая прижимается к храповику 1, сидящему на одной оси с ротором, натяжением пружины 3. При захлопывании двери ротор, упираясь в зубья защелки, вращается, преодолевая небольшое усилие пружины 3, благодаря чему дверь закрывается от легкого толчка.

Рис. Механизм замка двери:
1 — храповик; 2 — собачка; 3 — пружина; 4 — щеколда; 5 — лапка рычага; 6 — полка корпуса замка; 7 — хвостовик собачки

Возможность беспрепятственного перекатывания ротора по зубчатой защелке при закрытии двери позволяет захлопывать все двери, кроме левой передней, и при запертом, т. е. нижнем положении внутренней ручки, что весьма удобно, если необходимо закрыть дверь снаружи.

При открывании двери, чтобы освободить ротор для вращения, собачку 2 отводят от храповика или щеколдой 6, нажимая на него болтом кнопки 1 наружной ручки, или подъемам вверх хвостовика 7 собачки, поворачивая вверх ручки внутреннего привода замка (с помощью тяги привода и коромысла в замке). При повороте ручки привода вниз коромысло входит между полкой 6 корпуса замка и лапкой б рычага и запирает дверь, так как при нажиме на кнопку наружной ручки щеколда 4, упираясь в коромысло, не может повернуться и отвести собачку от храповика. В опущенном положении внутренние ручки самопроизвольно не возвращаются в исходное положение при захлопывании двери, так как этому препятствует стопорная пружина, удерживающая валик, на котором сидит каждая ручка, в крайнем положении. Вместе с тем стопорная пружина не препятствует возвращению ручек в исходное положение при открывании двери изнутри кузова. Некоторое усилие, которое необходимо приложить к ручке при открывании двери, исключает ее открывание при случайном задевании за ручку.

При движении автомобиля по неровной дороге двери кузова, имеющие значительный, вес (около 20 кг), создают на петлях, вследствие вертикального перемещения кузова, большой изгибающий момент, т. е. дополнительную нагрузку, которая ослабляет крепления петель и приводит к их износу. В результате дверь проседает, начинает стучать на ходу и нарушается герметичность уплотнения двери. Для компенсации изгибающего момента на петлях замок двери, кроме основного назначения, выполняет также функцию дополнительной опоры двери. В замке под ротором укреплен фиксатор 4, который при запертом положении двери опирается на полку 5 защелки прикрепленной к стойке кузова. Для того чтобы дверь не подпрыгивала, фиксатор зажимается в защелке специальным подвижным пластмассовым сухарем 3. В момент закрытия двери при правильном ее положении фиксатор должен плавно входить на полку защелки без удара и подъема двери вверх.

Необходимый натяг двери, т. е. ее прижим к проему кузова, обеспечивается регулировкой положения защелки замка на стойке кузова. При ослаблении винтов крепления защелка может быть сдвинута и установлена в требуемом положении, после чего винты должны быть хорошо затянуты. Правильное положение защелки относительно замка двери контролируется величиной следа, который оставляет фиксатор на полке защелки. Длина следа должна составлять не более 25 мм. В эксплуатации, для обеспечения легкого закрывания дверей и их надлежащего уплотнения, необходимо периодически проверять и подтягивать крепление петель и защелки замка каждой двери. Если след, оставляемый фиксатором на полке защелки, начинает углубляться, это указывает на ослабление крепления дверных петель и нарушение правильного положения двери, которое должно быть сразу же восстановлено.

Рис. Наружная ручка двери:
1 — кнопка наружной ручки левой передней двери; 2 — пружина; 3 — чашка пружины; 4 — болт; 5 — выступ цилиндра; 6 — щеколда замка двери

Наружная ручка двери

Кнопка 1 наружной ручки левой передней двери снабжена цилиндрическим замочком, запирающим кнопку. При повороте вставленного в замочек ключа на 90° цилиндр замочка поворачивается. При этом имеющиеся па цилиндре выступы 5 становятся поперек прорези в донышке чашки 3 пружины 2 ручки и тем самым препятствуют перемещению кнопки. За исключением замочной кнопки все ручки взаимозаменяемы.

Для того чтобы при нажиме на кнопку 1 ручки дверь беспрепятственно открывалась, кнопка должна свободно перемещаться в ручке до упора и возвращаться в исходное положение усилием пружины 2. Если при этих условиях замок двери не открывается, то, следовательно, нажимной болт 4 кнопки не доходит до щеколды 6 замка. Для правильной работы замка необходимо, чтобы между головкой болта 4 и щеколдой 6 замка был выдержан небольшой зазор 0,3—1 мм. Если же болт будет упираться в щеколду, то появится свободный угловой ход ротора замка двери, что недопустимо.

Положение нажимного болта можно регулировать, не снимая наружной ручки. Для этого нужно только снять обивку двери и воспользоваться люком, который имеется в этой части двери. После установки болта в правильное положение следует хорошо затянуть контргайку болта 4.

Окно двери. Спускное стекло

Окна всех четырех дверей кузова можно опускать и поднимать с помощью стеклоподъемников. Опорами для направляющих желобков, по которым скользят стекла, являются стойки дверных рамок и параллельные им дополнительные стойки, разделяющие окно двери на две части. В передней двери разделяющая стойка представляет собой часть неразборной обоймы поворотного стекла, которая крепится к двери тремя винтами.

В задней двери разделяющая стойка крепится самостоятельно двумя винтами.

Направляющие желобки на стойках дверных рамок, а также верхний желобок, в который входит край поднятого стекла, крепятся к профилю дверной рамки специальными пружинными держателями. Нижние торцы желобков удерживаются приваренным к двери металлическим желобком с крючком на конце. Направляющие желобки на разделительных стойках в верхней части приклепаны к стойкам, а в нижней части удерживаются приклепанным к желобку крючком, который входит в прорезь закрепленного на двери кронштейна 13.

Нижняя часть каждого опускного стекла запрессована вместе с резиновой прокладкой в стальную обойму 8, к которой приварен кронштейн, снабженный зажимом 5 для крепления обоймы к тросу 16 стеклоподъемника.

Стеклоподъемник

Для опускных стекол 1 дверей применены одинаковые стеклоподъемники с тросовым приводом. Стекло-подъемники правой и левой дверей взаимозаменяемы, а передней и задней дверей — отличаются только длиной троса. Стекло-подъемник закреплен на двери тремя винтами, ввернутыми в корпус стеклоподъемника.

Трос стеклоподъемника закреплен на барабане 17 и в рабочем положении натянут в виде треугольника. Ось верхнего ролика 4 приклепана к усилителю внутренней панели двери.

Нижний ролик 14 закреплен в вилке 12, постоянно оттягиваемой вниз пружиной 11 для компенсации вытягивания троса. Для уменьшения трения троса о бортик ролика и обеспечения бесшумной работы крючок 10 вилки закреплеп в одной точке, вследствие чего плоскость вращения нижнего ролика 14 может отклоняться в соответствии с перемещением троса 16 по канавкам барабана 17 стеклоподъемника.

Рис. Опускное стекло и стеклоподъемники передней двери:
1 — стекло; 2 — внутренний уплотнитель стекла; 3 — подоконная накладна; 4 — верхний ролик; 5 — зажим троса; 6 — наружный уплотнитель стекла; 7 — наружная декоративная накладка; 8 — обойма опускного стекла; 9 — кронштейн нижнего ролика; 10 — крючок вилки; 11 — пружина; 12 — вилка; 13 — кронштейн буфера; 14 — нижний ролик; 15 — буфер; 16 — трос; 17 — барабан; 18 — ручка

Трос и стекло перемещаются вращением барабана с помощью шестерни валика стеклоподъемника и зубчатого венца барабана 17.

Движение стекла вверх ограничивается упором стекла в верхний желобок, закрепленный на рамке двери. Движение стекла вниз ограничивается упором обоймы 8 стекла в резиновый буфер 15, вставленный в кронштейн и закрепленный на внутренней панели двери.

Стекла фиксируются в любом положении тормозной пружиной, помещенной внутри тормозной чашки стеклоподъемника. Правильность работы тормозной пружины проверяется величиной свободного хода ручки 18, который должен быть не более 35-мм по хорде для наконечника ручки. В связи с тем, что нормальная работа стеклоподъемника может быть обеспечена лишь при надлежащем натяжении троса, для крепления кронштейна 9 нижнего ролика к внутренней панели двери сделаны удлиненные отверстия, позволяющие устанавливать кронштейн в нужное положение. Трос 16 должен быть хорошо смазан. При ослаблении крепления кронштейна 9 трос может соскочить с роликов, и стеклоподъемник перестанет работать. В этом случае следует снять внутренние ручки и обивку двери, исправить положение троса на барабане и роликах, оттянуть кронштейн 9 вниз и закрепить его так, чтобы трос был натянут как струна.

Рис. Поворотное стекло передней двери:
1 — уплотнитель рамки стекла: 2 — стойка; 3 — гайка; 4 — скоба; 5 — ось; 6 — пружина; 7 — шайба; 8 — уплотнитель открытой грани стекла; 9 — скоба; 10 — кнопка; 11 — ручка; 12 — ващелка

Поворотное стекло передней двери

Поворотное стекло, служащее для вентиляции передней части кузова, представляет собой отдельный узел, который крепится к рамке двери двумя самонарезающими винтами, ввернутыми в скобы 9, и к подоконнику двери одним винтом, ввернутым в неподвижную гайку 3. Поворотное стекло передней двери запрессовано вместе с рези-новой прокладкой в поворотную рамку и прочно держится в ней.

Поворотная рамка стекла снабжена фрикционным механизмом, фиксирующим стекло в любом положении, даже при сильном напоре встречного потока воздуха.

Легкость хода стекла, которое должно поворачиваться от незначительного усилия руки, и надежность фиксации его зависят от того, насколько затянута пружина 6, создающая трение между шайбой 7, надетой на нижнюю ось 5 поворотной рамки, и скобой 4 установочной рамки стекла.

Так как поворотное стекло собрано в один узел вместе с установочной рамкой и разделительной стойкой окна, при необходимости регулировки натяжения пружины весь узел должен быть вынут из двери, что может быть сделано только после снятия подлокотника, внутренних ручек двери и ее обивки.

В закрытом состоянии, когда ручка 11 стекла удерживается защелкой 12, рамка стекла и его открытая грань должны быть плотно прижаты по всему контуру к резиновым уплотнителям 1 и 8.

Ручка стекла имеет запорное устройство с кнопкой 10, препятствующее повороту запертой ручки вверх (из горизонтального положения) и открыванию стекла снаружи автомобиля с помощью какого-либо крючка. При нажатии на кнопку изнутри кузова ручка стекла свободно поворачивается. При опускании в горизонтальное положение ручка запирается без нажатия на кнопку.

Стекло задней двери

В окне задней двери, ввиду невозможности полного опускания стекла из-за арочного выступа двери над колесом, опускное стекло сужено, а дополнительное стекло, которое выполнено неподвижным, заключено по контуру в резиновый уплотнитель.

Рис. Уплотнение дверей:
а — сечение по верхней части окна двери; б — сечение по средней стойке кузова через окна передней и задней дверей; в — сечение по порогу двери; 1 — кромка облицовочной накладки; 2 — наружный уплотнитель; 3 — дужка обивки потолка; 4 — внутренний уплотнитель; 5 — опускное стекло; 6 — желобок; 7 — рамка двери; 8 — облицовка порога; 9 — наружная панель двери

Уплотнение двери

У всех четырех дверей для защиты внутреннего помещения кузова от воды и пыли применено двойное уплотнение. Первое уплотнение — наружное, осуществляется непрерывным уплотнителем 2 из губчатой резины, приклеенным к двери по всему ее периметру, включая верхние рамки двери 7. У замочного хорда передней двери уплотнитель дополнительно прижат стальной накладкой.

Второе уплотнение 4 — внутреннее, выполнено в виде упругого, также непрерывного резинового профиля, прикрепленного к дверному проему кузова. В нижней части дверного проема на участке порога уплотнитель 4 прижат к фланцу проема облицовкой 8 порога.

Поворотное стекло окна снабжено резиновыми уплотнителями 1 и 8. Опускное стекло 5 уплотняется ворсовыми желобками 6, по которым скользит стекло, а также внутренним ворсовым уплотнителем 2 па подоконной накладке 3 двери и наружным резиновым уплотнителем 6, зажатым в нижней декоративной накладке 7 двери.

Эффективность основного наружного уплотнения двери зависит прежде всего от натяга (регулируемого положением защелки замка на стойке кузова), при котором дверь закрывается от легкого толчка, а губчатые уплотнители деформируются до такой степени, что между ними и дверью нет щелей. Для этого проверяют плотность прилегания уплотнителей двери к ее проему, натирая уплотнители мелом. При захлопывании двери на кузове должен оставаться отпечаток мела.

Если при хорошо отрегулированном натяге двери и правильной работе замка отпечаток мела имеет пропуск, то в этих местах нужно осторожно отделить уплотнитель от двери и подложить под него на клею резиновую подкладку требуемой толщины.

Автомобильная дверь — это… Что такое Автомобильная дверь?

Ford Taurus 1986 года с открытой дверью.

Автомобильная дверь — деталь автомобиля, предназначенная для входа и выхода из машины. Крепится обычно на шарнире, иногда, в специальной колее вдоль открывания двери. Двери похожи на те, что используются в зданиях.

Автомобильные двери могут открываться вручную или с помощью электрического привода. Двери с приводом обычно ставятся на микроавтобусы, модифицированные автомобили или автомобили высокого класса.

Типы дверей

Существует множество различных типов автомобильных дверей:

Обычные двери

Обычная стандартная дверь — тип двери, закрепленной шарнирно своим передним краем, что позволяет ей распахиваться наружу кузова. Эти двери относительно безопасные в том, что если их открыть во время движения, сопротивление ветра будет оказывать закрывающий эффект.

Заднепетельные двери

Заднепетельная дверь — тип двери, закреплённой шарнирно своим задним краем. Называется также «самоубийственной дверью» (англ. suicide door) из-за потенциальной возможности резко открыться и даже оторваться под действием встречного ветра во время движения автомобиля. Конечно только в случае освобождения засова двери.

Ламбо-двери

Основная статья: Ламбо-двери

Двери «Крыло бабочки»

«Крыло бабочки» — тип двери, похожий на ламбо-двери с открыванием вертикально вверх, но, помимо прочего, со сдвигом наружу кузова, что позволяет упростить вход/выход из салона и обеспечить дополнительное место.

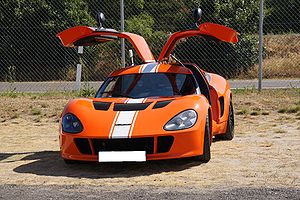

Двери «Крыло чайки»

Основная статья: Двери «Крыло чайки»

«Крыло чайки» — тип двери, закреплённой шарнирно своим верхним краем к крыше автомобиля. Получили название ввиду того, что в открытом положении похожи на раскрытые крылья чайки. Фото

Сдвижные двери

Основная статья: Сдвижные двери

Сдвижная дверь — тип двери, открывающейся горизонтальным сдвигом в пределах специальной колеи так, что дверь либо опирается колею, либо на ней висит. Двери часто используются на боковой стороне фургонов, так как позволяют произвести погрузку/выгрузку крупногабаритного груза не заграждая доступ в салон.

Верхнеподвесные двери

Основная статья: Верхнеподвесные двери

Дверные замки и задвижки

Подавляющее большинство автомобильных дверей надёжно прижимаются к кузову машины с помощью замков, предотвращающих несанкционированный доступ снаружи. Существуют различные системы запирания автомобиля. Дверные замки могут быть ручные или автоматические, с отдельным или центральным управлением. Также возможно дистанционное управление через передатчик в ключе зажигания.

Задние пассажирские двери часто дополнительно оснащаются замками с защитой от детей, чтобы не допустить их выход из машины прежде чем дверь не будет открыта со стороны улицы. Тот же принцип часто применяется в автомобилях полиции для предотвращения побега задержанных лиц.

Дверные замки практически на всех современных автомобилях оперируются использованием ручки, которую требуется тянуть, приподнимать или дёргать на себя, но никак не толкать вперёд. Этому существует объяснение. Еще в 1970-х некоторые автомобили, как несколько моделей Опеля, использовали для отпирания замка уязвимые нажимные кнопки. Неудачный побочный эффект такого механизма заключался в том, что различные посторонние объекты, которые касались машины при заносе на повороте могли открыть замок, что приведёт к выбросу пассажиров. Смерть, случившаяся точно описанным способом привела в 1978 году к судебному разбирательству против General Motors «20 Cal. 3d 725», в котором англ. Верховный Суд Калифорнии связал ответственность за качество выпускаемой продукции со сравниваемым конструктивном недостатком, и таким образом подтвердил право General Motors привести доказательства того, что покойный Кирк Дэли вылетел из своего Opel не только потому что распахнулась дверь, но и в связи с алкогольным опьянением и не пристёгнутыми ремнями безопасности.

Окна

Треугольное боковое окно

В большинстве автомобильных дверей имеется окно. Как правило оно может быть открыто, причем оконный проём может регулироваться. Большинство окон опускаются в дверной каркас и открываются либо вручную крутящейся ручкой, либо электроприводом (в отличие от водительского окна, дверные окна остальных пассажирских мест обычно управляются как на самой двери, так и централизованно органом управления у водительского места). В прошлом некоторые окна приходилось опускать/поднимать непосредственным надавливанием. Они удерживались в верхнем положении силой трения, а не внутренним подъёмным механизмом.

Некоторые автомобили, особенно старые фургоны производства США, имеют окна с шарнирным креплением. Окно откидывается на петлях наружу относительно закрытого положения.

Одна из уже не распространённых схем — треугольное боковое окно, завершающее остекленение верхней половины передней двери после основного окна прямоугольной формы. Треугольные окна крепятся на вертикальной оси и та их часть, которая поворачивается наружу составляет угол с направлением движения автомобиля, забирая тем самым воздух внутрь автомобиля. Такое окно можно наблюдать в автомобилях типа Nissan Sunny. Манипулируется и закрывается с помощью поворачивающейся дверной защёлки, часто есть фиксирующая кнопка (раз)блокировки изнутри.

Дверные доводчики

Автомобильные двери часто имеют доводчики, замедляющие дверь непосредственно перед закрыванием и предотвращающие её открывание за пределы установленных спецификацией ограничений. Современная тенденция — иметь трёхступенчатый дверной доводчик.

Дверные доводчики существуют из-за того, что на первых автомобилях двери были тяжёлыми и чтобы закрыть, приходилось их сильно толкать. Совсем скоро автопроизводители позаботились о создании лёгкой двери, однако пользователи продолжали с силой закрывать дверь, что быстро приводило к её повреждению. Чтобы двери не ломали, появились доводчики для замедления двери прямо перед закрыванием. Вскоре доводчики стали стандартом.

Применение

Слева-направо: Дверь в задней стенке, задняя дверь, передняя дверь. Chevrolet Aveo

Классификация дверей

Кузовы хэтчбек и универсал идут в продажу как модели с тремя или пятью дверями. В этих случаях задний люк классифицируется как дверь, так как он ведёт прямо в салон. С другими автомобилями, такими как седан и купе, крышка багажника не считается дверью из-за того, что багажник отделён от салона — эти автомобили идут в продажу как двухдверные или четырёхдверные. Такая классификация используется главным образом в Европе, Американские же обозначение используются редко.

В Северной Америке автомобили идут в продажу только как двухдверные или четырёхдверные модели. Это американское обозначение включает только двери пассажиров и водителя и не включает задний люк на хэтчбеках и универсалах. Всё это привело к тому, что многие не понимают что в Европе задний люк считается дверью, в то время как изолированный отсек багажника — нет.

Детали

Ручка двери
  • Окно стеклянное
  • Замок двери, который может работать дистанционно
  • Фиксирующая кнопка (раз)блокировки замка изнутри
  • Ручка открывания двери (снаружи и в салоне)
  • Панель отделки двери (внутренняя обшивка)
  • Выключатель (включает освещение в салоне при открывании двери)
  • Стойка двери
  • Карман для принадлежностей (мусора)

Дверной выключатель

Дверные выключатели — простой механизм включения/отключения, подключенный к освещению салона (потолочный плафон) и, быть может, к сигнальной предупредительной лампе, громкоговорителю или другому устройству для информирования водителя о не закрытой двери. Сигнальный фонарь открытой двери — стандартное оборудование на всех машинах. В американских автомобилях 1950-х — 1990-х имелись зуммеры или «дверные звонки», звучащие всякий раз, когда дверь открывается наряду с включением освещения.

Неосторожное использование

Неосторожное использование автомобильных дверей чревато травматизмом и нанесением материального ущерба. Так, при внезапном открытии двери могут пострадать другие участники дорожного движения: пешеходы, велосипедисты. Сама дверь может быть повреждена и даже оторвана обгоняющим/объезжающим автомобилем. Неоднократны случаи оцарапывания соседних машин на парковках при их чересчур плотном расположении и чрезмерном открытии дверей. Также пострадать могут и сами неосторожные пользователи: достаточно распространены травмы (вплоть до переломов) рук и ног при закрытии автомобильных дверей.

См. также

Примечания
