2Jz gte vvti характеристики: Технические характеристики. Характеристики силовых агрегатов

Содержание

1jz gte технические характеристики. JZ Двигатель: Технические характеристики

Для автомобилей «Тойота» производится несколько разновидностей силовых агрегатов, но наибольшую известность имеют м. Двигатель 1JZ, по отзывам владельцев, наиболее склонен к тюнингу. Этот ДВС 1JZ представляет собой конструкцию, в которой цилиндры с поршнями расположены в один ряд.

Их количество равно шести штукам, что дало возможность получить рабочий объём 2500 см 3 . Мотор 1JZ GTE имеет блок, отлитый из чугуна, в головке которого устанавливают по четыре клапана на каждый цилиндр.

В приводе ГРМ применили ремень, причём качество изделия таково, что рекомендована его замена после 100 тысяч км пробега. Если вдруг происходит его обрыв, в 1JZ это совсем не страшно, «встречи» поршней с клапанами не произойдёт. Такая неприятность может произойти только с модификацией ФСЕ. Двигатель «Тойота» 1JZ отличается впускным коллектором, у которого переменная геометрия.

Разработчики в 1996 году предложили внести изменения в ГБЦ, которая получила систему VVT-i, позволяющую изменять фазы газораспределения во время впуска топливной смеси. Также после модернизации мотор 1JZ получил изменения в систему охлаждения, некоторые другие узлы.

Регулировка клапанов 1JZ производится по старинке установкой регулировочной шайбы соответствующего размера. Такая процедура на FE выполняется примерно один раз на 100 тысяч км пробега.

Характеристики силовых агрегатов

Давайте чуть подробнее рассмотрим технические характеристики моторов этой серии:

  1. Двигатели производились с 1990 года по 2007 год включительно.
  2. Поршень имеет диаметр 86 мм при его рабочем ходе, равном 71,5 мм.
  3. Степень сжатия может колебаться от 10 до 11 единиц.
  4. Мощность для разных модификаций находится в пределах 170–280 л. с.
  5. Масса силового агрегата - примерно 210 кг.
  6. Расход топлива 1JZ GTE - от 9,8 до 15 литров на 100 км пробега в зависимости от условий его эксплуатации.
  7. Соответствует экологическим требованиям по нормам ЕВРО 2-3.
  8. Мотор работает без проведения ремонтов более 400 тысяч км пробега.

В качестве топлива FE используют бензин с октановым числом 92–95. Можно использовать бензин АИ-98, но завестись 1JZ GTE на этом топливе будет труднее, хотя мощностные показатели мотора несколько улучшатся. В ГБЦ двигателей 1JZ устанавливают два распределительных вала, которые приводятся во вращение ременной передачей.

Это новшество положительно сказалось на вибрации 1JZ GTE, она полностью отсутствует. В начале производства двигатели 1JZ GTE устанавливались только на модели «Тойота» с задним приводом, но дальнейшая модернизация позволила применить их на машинах компании с полным приводом.

Об обслуживании движков

Полный контроль на всех этапах производства, использование качественных деталей при изготовлении двигателей 1JZ GTE позволяют владельцам продолжать эксплуатацию авто длительное время без возникновения неисправностей. Следует только своевременно выполнять работы по обслуживанию двигателей 1JZ GTE. Под этим подразумевают следующие операции:

  • замена моторной смазки;
  • замена воздушного фильтра;
  • проверка, обслуживание свечей зажигания;
  • регулировка зазора между толкателями и стержнями клапанов.

Это не полный перечень работ по обслуживанию FE, он зависит от условий эксплуатации двигателей 1JZ GTE. В системах смазки 1JZ GTE VVT-i заливают примерно 4,8 литров моторного масла. Вязкость смазочной жидкости может быть от 0W30 до 10W30.

Совет: для новых силовых агрегатов желательно использовать полусинтетические или синтетические масла.

Прочитав инструкцию по эксплуатации двигателей 1JZ GTE, владелец узнает о том, что менять масло нужно после 10 000 км пробега. В действительности он может быть уменьшен, это зависит от условий эксплуатации Toyota с 1JZ GTE, других внешних факторов использования машины.

Важно! При смене типа моторной смазки нужна тщательная промывка системы смазки силового агрегата.

Несколько слов о модификациях моторов

  • Первые модификации 1JZ имели показатель мощности, равный 180 л. с. при 4800 оборотах в минуту. Внедрение новой системы распределения топливной смеси позволяет получать высокие результаты уже на низких оборотах. Модернизация силового агрегата позволила поднять мощность уже до 200 л. с.
  • Двигатель 1JZ GTE VVT-i использовали с механическими коробками переключения передач. Также коснулась модернизации система зажигания 1JZ GE, она стала катушечной, что повлияло на обеспечение надёжности двигателя 1JZ GTE.
  • Следующая модификация двигателя 1JZ GTE VVT-i получила новую систему VVT-i по распределению впускных и отработанных газов, то есть изменялась фаза газораспределения. Это позволило снизить потребление мотором JZ GTE VVT-i топлива. Двигатель 1JZ GE VV-i с такими изменениями позволил поднять динамические показатели при одновременном снижении расхода бензина. ДВС 1JZ GE VV-i второго поколения получили прибавку мощности примерно на 20 л. с., 1JZ GE non VVT-i прибавки к мощности не даст.
  • Движок 1JZ FSE D4 представляет собой ДВС мощностью 200 л. с., которая достигнута при помощи непосредственного впрыска. Годы выпуска - 2000–2007.
  • Двигатели 1JZ FSE увидели свет в начале 2000 года. Непосредственный впрыск топливной смеси повысил экологические показатели, снизил расход бензина без потерь мощностных показателей.
  • ДВС 1JZ GTE TT представляет собой турбированный вариант силового агрегата. Турбокомпрессоры 1JZ GTE TT устанавливают в один ряд. Модификация TTI позволила получить прибавку мощности до 280 л. с.

Возможные неисправности

Если не заводится 1JZ GE, проблема может возникнуть из-за мокрых свечей зажигания. Может не заводится 1JZ GE после мойки, пребывания на морозе длительное время. Также не заводится 1JZ GE при выходе из строя высоковольтных проводов. Если 1JZ GE троит, то проблему следует искать в катушках зажигания, клапане VVT-i. При заметном увеличении расходования бензина следует обратить внимание на состояние кислородного датчика.

Иногда при эксплуатации движков с VVT-i может слышаться посторонний стук. В этом виновна муфта этого устройства, ресурс которой не очень велик. Также такое возможно при выходе из строя подшипника в натяжителе ремня.

При довольно большом пробеге может увеличиться расходование моторного масла FE, причиной этого может быть износ поршневых колец, сальников клапанов.

Специалисты отмечают также, что первый джизет ГТЕ отличался проблемами с помпой.

На версиях FE слабым звеном иногда может быть ТНВД. Описание возможных проблем ТТ или ГТЕ можно ещё продолжить, но лучше этому посвятить другую статью. В заключение следует отметить, что тюнинг 1JZ GE выполнить можно без особых материальных затрат. Чаще всего прибегают к установке наддува, но встречаются варианты механической доработки моторов.

Впервые этот двигатель был установлен в Toyota Supra 1986, а с начала производства четвертого поколения модели в конце 1992 года, 2JZ-GTE прочно закрепился в роли двигателя спортивных компактов от компании Toyota. Причиной тому является тот факт, что, благодаря своей мощности, даже спустя 23 года с начала производства, двигатель остаётся популярным как среди простых автолюбителей, так и среди гоночных команд. Объём всё так же остается неизменным – 3.0 литра. Совсем немного модификаций, и 2JZ выдаст такую мощность, которой позавидует практически любой серийный двигатель.

Где же его найти?

В Японию 2JZ-GTE впервые приехал под капотом Toyota Aristo 1991, а затем пересел в японские модели Supra, и жил там до тех пор, пока в 2002 году производство модели не было прекращено.
У 2JZ-GTE есть более доступный брат по имени 2JZ-GE. Конструкция их весьма схожа, однако в GE используются поршни с большим давлением, и, согласно заявлению производителя, выжимает он лишь 230 л.с. Короче говоря, этот двигатель вас не должен интересовать. Просто не думайте о нем, и не пытайтесь заглянуть под капот нетурбированных Supra четвертого поколения. Такой же двигатель, кстати, установлен в моделях Lexus IS300, GS300 и SC300.

Альтернатива JDM

В стране восходящего солнца зачастую можно встретить двигатель 1JZ-GTE объемом в 2.5 литра. Более поздние его версии отличаются наличием фазирования распредвала впускных клапанов и наличием одной турбины. Кстати, двигатель 2JZ-GTE был в свое время адаптирован под японский рынок путём установки компьютерного контроля фаз газораспределения и новой турбины.


Но мы с вами живем не в Японии и не в США, поэтому нам остается только мечтать о мощном трёхлитровом движке. В любом случае, двигатели JDM гораздо проще в обслуживании, дешевле и, несмотря на уменьшенные инжекторы и распредвалы, они имеют примерно такую же мощность, как и их американские собратья.

Всё дело в блоке

При разработке своего двигателя 2JZ, компания Toyota взяла пример с Nissan и их знаменитой серии гоночных двигателей RB. Как и двигатель RB26DETT, 2JZ использует рядную конструкцию, которая по природе своей идеально сбалансирована. В отличие от V-образных двигателей, поршни в трех передних цилиндрах ходят в обратном направлении относительно поршней в трёх задних цилиндрах. Благодаря полярной работе поршней, вес в двигателях V6 распределяется поровну, 2JZ же такой особенностью похвастаться не может. Но у двигателя от Toyota есть один плюс: вы можете раскручивать его сильнее, дольше, плавнее и безопаснее, чем какой либо другой движок.

Возможность удвоения мощности двигателя удивила бы практически любого автолюбителя, но в случае с 2JZ это возможно. Если вы ищете двигатель, который можно разогнать до 700 л.с. без отрывания нижней крышки, то обратите внимание на этого красавца от Toyota. Чугунный двигатель с мощной крышкой блока, которая предотвращает любое движение цилиндров, кованый коленвал, вогнутые поршни и вуаля, идеальный двигатель. Семь крышек подшипников отлично фиксируют коленвал, а разбрызгиватели масла, установленные под поршнями, охлаждают подвижные детали на высоких оборотах. Кроме того, ребята из Toyota отлично продумали квадратную геометрию двигателя, благодаря которой диаметр канала цилиндра равен длине хода поршня.


«Кроме механизма натяжения ремня ГРМ, шкива коленвала и прокладки масляного насоса, у двигателя практически нет слабых сторон» - говорит один из экспертов из южной Калифорнии.

Плюсы и минусы 2JZ-GTE

Достоинства:
- Способность развивать до 2000 л.с.
- Жёсткая рядная конструкция
- Отсутствие доступа к приводу клапана
- Прочный чугунный корпус
- Кованый коленвал
- Мощная коренная шейка колевала
- Разбрызгиватели масла под поршнями

- Квадратная геометрия
- Ремень ГРМ, масляный насос и система охлаждения поддерживают до 1000 л.с. дополнительной мощности

Недостатки:
- Ненадёжность механизма натяжения ремня ГРМ
- Зачастую масло из насоса начинает сочиться
- Ненадёжность шкива коленвала
- Неудачная конструкция головки цилиндра
- Ненадёжная турбина

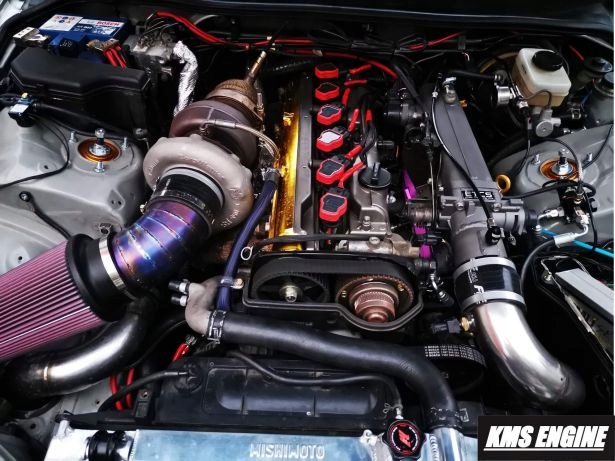

Как играючи разогнать до 750 л.с.

Если верить ребятам из FSR Motorsport Creations, то разогнать мощность двигателя более чем в 2 раза – не так уж и сложно. В первую очередь необходимо заменить последовательный турбонаддув на более крупный компрессор. Поищите турбину в диапазоне 64-88мм с хорошим регулятором давления наддува и замените боковой интеркулер на фронтальный. Компании GReddy и HKS производят отличные комплекты для модификации двигателей, в который как раз имеются все необходимые детали. Кроме того, вам потребуется более мощный топливный насос, более крупная напорная линия, топливные инжекторы 1,000cc и какой-нибудь хороший блок управления двигателем, например AEM Infinity. И, наконец, хороший распредвал от Brian Crower позволит выжать из вашего движка заветные 750 л.с.

Сможете ли вы совладать с такой мощью?

Двигатель 2JZ-GTE уже неоднократно доказал, что он способен выжимать более 2000 л.с. Для этого потребуется турбина более 64мм, однако, это не так сложно, как может показаться. Начните с турбины 72мм и подумайте об установке кованых поршней и шатунов, а также более прочных крышек коренного подшипника. Более широкие шпильки головки не позволят головке цилиндра отрываться от блока. Кроме того, советуем обратить внимание на инжекторы 2000сс и пару-тройку топливных насосов. Впрочем, всё зависит от безбашенности вашей идеи.

Об ограничениях японских моторов 2JZ-GTE

Двигатели 2JZ-GTE, установленные в американских автомобилях, имеют мощность в 320 л.с. и 427 Нм крутящего момента. Причина этой скромности в том, что в 1989 году японские производители решили прекратить дорогостоящую войну мощностей путём ограничения мощности серийных автомобилей до 276 л.с. По крайней мере, документально. С тех пор соглашение уже было неоднократно нарушено. Кроме того, двигатель 2JZ-GTE имел огромный потенциал мощности. Для страны, в которой максимально разрешенная скорость движения составляет 100 км/ч, это соглашение было вполне логичным, а вот для американских покупателей это было дикостью, ведь они привыкли к тому, что дедова развалюха едет быстрее, чем хороший спорткар 90х годов. Таким образом, производители сделали так, чтобы выжать из 2JZ-GTE 400 л.с. было возможно буквально путём малейших модификаций.

Двигатель Toyota 2JZ-GTE выжимает 320 л.с. благодаря последовательно установленной паре турбин Hitachi. В отличие от параллельной конструкции твин-турбо, где две одинаковые турбины одновременно выдувают одинаковое количество воздуха, последовательная конструкция устроена так, что сначала работает только одна турбина, а затем, на более высоких оборотах, в дело вступает вторая.

Обычно при такой конструкции применяется две турбины разных размеров, однако в этом двигателе используются две одинаковых. Toyota Suprа стала одним из первых автомобилей, которым удалось доказать, что последовательный турбонаддув имеет место в мире тюнинга. На 1800 об/мин включается первая турбина. Затем, нажмите педаль в пол, позвольте блоку управления двигателем и регулятору давления наддува сделать свою работу, и к 4000 об/мин вторая турбина включится в работу.

Краткий экскурс по запчастям для 2JZ-GRE

Распредвал Brian Crower

Подобные распредвалы позволят выжать из вашего 2JZ-GTE гораздо больше мощности. Компания производит широкий ассортимент распредвалов, среди которых найдутся детали как для спокойных водителей, так и для безбашенных гонщиков.

Настраиваемый блок управления двигателем AEM Infinity

Чугунный блок двигателя Supra, конечно, довольно прочен, но без правильного тюнинга он может просто взорваться и разлететься на куски. Комплект AEM Infinity создан специально для двигателя Supra и позволяет осуществлять контроль над всем, что происходит внутри двигателя.

Турбонаддув GReddy

Стоковые турбины 2JZ-GTE вряд ли вас устроят. Если же вы хотите серьезной мощности – обратите внимание на комплекты GReddy, в которых содержатся все необходимые детали, такие как регулятор давления, выпускной коллектор и сама турбина. Такой комплект позволит серьезно разогнать показатели вашего автомобиля.

Производимые корпорацией двигателя TOYOTA 2JZ это шестицилиндровые, рядные моторы, производство которых началось в 1990 году, сменив производимые до них двигателя серии М. Данные моторы устанавливались на автомобили с задним и передним приводом и располагались вдоль продольной оси машины. Выпускалось две модификации двигателя

  • 1JZ - объемом2. 5 литра
  • 2JZ - объемом 3 литра.

По принятой маркировке производителя, распространяющейся на двигатель 2JZ GTE, в ней зашифровано следующее: 2 - второго по счету двигатель в серии, JZ - серия моторов (с 1990 года Toyota начала обозначать серию двумя латинскими буквами). Следующие буквы обозначают исполнение: G - ГРМ с двумя распредвалами DOHC и расширенными фазами газораспределения. T - турбированный. Е - электронное управление впрыском топлива.

Типы двигателей 2JZ

Двигатель 2JZ выпускался в нескольких модификациях

  • Двигатель серии 2JZ FSE является аналогом мотора предыдущей серии 1JZ. Производился с с начала столетия до 2007 года. Обладает мощностью 217 лошадей и степенью сжатия 11.3. Подача топлива в цилиндры осуществляется прямым впрыском под давлением. Такой способ подачи топлива не практически не улучшает технические характеристики, но положительно влияет на снижение расхода топлива и содержание вредных веществ в выхлопе. Мощность этой модификации - 217 лошадей. Мотор серии 2JZ всегда комплектовался автоматической КПП. Он устанавливался на Тойоты Brevis, Progres, Crown
  • Двигатель TOYOTA серии 2JZ GE - данной модификации произведено самое большое количество. Он обладает мощностью 220 лошадей при 6000 об/мин и крутящим моментом 298 НМ при 4800 об/мин. Впрыск топливной смеси - фазированный (последовательный), то есть, при повороте коленвала на 180°, срабатывает определенная форсунка, соответствующая фазе впрыска. Классический порядок работы цилиндров двигателя TOYOTA модели 2JZ GE 1-4-3-2. Блок цилиндров - чугунный, головка - алюминиевая. Первое время он оборудовался стандартным ГРМ системы DOHC, с двумя распредвалами и с 4-мя клапанами на каждый цилиндр.

В последующем, на него стали устанавливать систему регулирования газораспределительных фаз, зажигание DIS, в котором для каждой пары цилиндров, предназначалась одна катушка зажигания. Данная модификация получила обозначение 2JZ GTE VVTi.

По сравнению 2JZ GE комплектации non VVT-i, двигателя оборудованные системой регулирования фазами газораспределения, обладают улучшенными показателями тяги на пониженных оборотах. Управление фазами осуществляется с помощью специальной муфты, установленной на распределительном валу.

При увеличении оборотов двигателя 2JZ GTE клапан VVT-i открывается и распредвал изменяет положение по отношению к приводному шкиву и, соответственно, меняя положение толкателей, и они открывают клапана раньше, а закрывают позже. Мощность у 2JZ GE VVTi осталась прежней, но увеличился крутящий момент при возрастании оборотов.

Двигателем модели 2JZ GE комплектовались машины TOYOTA Altezza, Aristo, Crown, MarkII, Chaser, Cresta, Progress, Soarer, SupraMKIV, Lexus 300-ой серии IS, GS, SC. В настоящее время, при переоборудовании машин, в некоторых автосервисах 2JZ устанавливают на УАЗ и на ГАЗели.

  • Двигатель 2JZ модификации GTE, пожалуй, самый продвинутый мотор в линейке 2JZ. В девяностых годах прошлого века, с конвейера начала выходить TOYOTA Supra МК4, на которую начали устанавливать двигатель 2JZ GTE с VVTi.

Подробное описание 2JZGTE

Двигатель модификации 2JZ GTE получили в 1997 году, установив турбонагнетатель с боковым интеркулером на GE-версию. Первые агрегаты, после модернизации, получили крутящий момент 435 Нм. Затем, была произведена еще одна модернизация, путем установки двойных турбонагнетателей. У модификации 2JZ GTE с Twin Turbo поднялcя момент до 451 Нм и мощность до 276 лошадок.

В итоге, 2JZ GTE имеет характеристики, различающиеся для разных рынков. В США и Европу машины поставляются с мощностью до 320 л.с, а для японского внутреннего рынка мощность ограничивалась 280 лошадями, в соответствии с их законодательством.

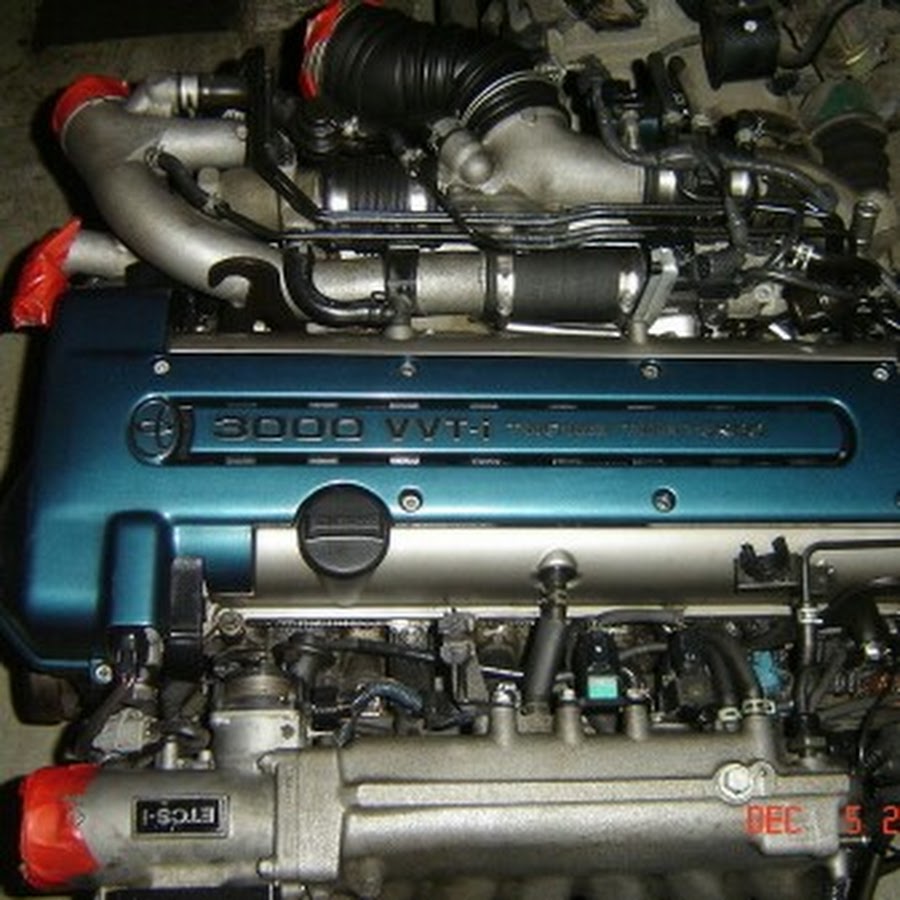

Двигатель 2JZ модификации GTE VVTI, оснащается спортивной механической шестиступенчатой коробкой V161 и V160 (в разработке принимали участие инженеры Getrag), либо комфортным четырехступенчатым автоматом А341Е.

В основном, двигателя 2JZ модели GTE VVTi, устанавливались TOYOTA Aristo и Supra.

Идея создания трехлитрового двигателя,была заимствована Тойотой у Ниссана, с его серии моторов RB. Рядный двигатель работает более сбалансировано по сравнению с V-образными собратьями, например того же тойотовского UZ FE.

У V-образных двигателей поршни двигаются в двух плоскостях, расположенных под углом друг относительно друга, отсюда и возникает разбалансировка. Такие двигателя работают дольше, быстрее и крутящий момент изменяется более плавно.

Как уже было сказано, мощность двигателя 2JZ модели GTE VVTi можно легко увеличить практически в три раза, не проводя серьёзный тюнинг, за счет его продуманности.

Учтены все детали, которые влияют на работу мотора при экстремальных нагрузках - эффективная смазка, клапанный механизм, чугунный блок цилиндров (вместо распространенного алюминиевого) все проектировалась и создавалось что бы выдержать экстремальные условия эксплуатации. Одно из интересных и неординарных конструкторских решений - диаметр поршня имеет одинаковое значение с его ходом.

Достоинства и недостатки

Помимо уже перечисленных преимуществ 2JZGTE- несложный тюнинг по увеличению мощности, рядное расположение цилиндров, прочный блок цилиндров из чугуна, можно выделить еще несколько моментов:

  • Коленвал изготовлен методом ковки.
  • Вкладыши увеличенного размера.
  • В юбках поршней были сделаны канавки для разбрызгивания масла и более эффективного их охлаждения.
  • Для снижения физической степени сжатия сделаны углубления на поршнях.
  • Стандартные ремень газораспределительного механизма, насосы масляной и охлаждающих систем способны работать приувеличении мощности до тысячи лошадей если проводить акой тюнинг.

При стольких плюсах, было бы неправильно упустить и недостатки:

  • Частые поломки кронштейна натяжителя ременной передачи ГРМ
  • Ненадежное крепление сальника насоса масляной системы
  • Не очень надежное крепление шкива коленвала
  • Неэффективная продувка ГБЦ
  • Периодические поломки турбокомпрессоров, особенно на ГТЕ Твин Турбо.

Типичные неисправности

Как у всего что связано с механикой, особенно сложной конструкции, таких как ДВС, существуют слабые места, в которых неисправности возникают чаще. Это относится и к двигателям 2JZ. Самое распространённое и ставящее многих в тупик - двигатель не заводится. Какие причины этому могут быть:

  • Моторы серий JZ боятся воды, поэтому, если после, например, мойки он не заводится то надо выкрутить и просушить свечи.
  • Выход из строя топливного насоса, так же нередкий случай, как и у всех инжекторных автомобилей. В случаях если машина неожиданно заглохла и не заводится, или после проверки свечей она все еще не заводится, то, возможно сломался бензонасос и необходимо его протестировать.

В других случаях, когда машина не заводится, лучше всего обратиться к специалистам. Либо. Если есть навыки ремонта машин, можно найти в интернете руководство по данным агрегатам, где должна быть инструкция по диагностике и ремонту.

С момента запуска этих моторов в производство минуло уже более двадцати лет, а они до сих пор пользуются популярностью в среде автоспорта, тюнинг мастерских и автосервисов занимающихся переоборудованием машин, благодаря своей надежности и хорошему ресурсу.

Двигатели серии JZ выпускались с 1990 по 2007 год, эти двигатели относится ко "второй волне" тойотовского двигателестроения, когда двигатели первой волны (и более ранних лет, как в этом случае) заменялись менее надежными и долговечными конструкциями с большим числом "экологически-православных" решений, о которых мы будем говорить подробней, тем более, что серия JZ заменила собой серию , которую я считаю самой удачной за всю историю тойоты!

За время существования серии JZ появилось достаточно мало модификаций этого движка (только 1JZ и 2JZ с GE , GTE и FSE . Примечательно, что никогда не было FE ) - из-за того, что данный двигатель мог устанавливаться только вдоль автомобиля, он не применялся в многочисленных переднеприводных авто.
Так же, в отличии от конкурентов других марок тех лет, JZ не имеет гидрокомпенсаторов зазоров клапанов - система как на ВАЗ-2108, только клапанов не 8, а 24! Вот кому-то работка достанется, регулировать клапана. ...


Ранние версии двигателя (до 1996 года) не имели VVTi и бестрамблерных схем зажигания DIS3 , что позволяет некоторым считать их более надежными, чем выпущенные после 1996. Так же эти двигатели меньше боялись влажности, чем с DIS -3 , но мыть под давлением их все равно было опасно из-за отсутствия доступа к колодцам средних свечей.

Наличие модуля дроссельной заслонки, ограничивающего доступ к средним свечам, объясняется просто - никто не мешал бы перенести аккумулятор в правую часть под капотом, а воздушный фильтр влево и убрать заслонку в сторону впускного коллектора, как сделано на большинстве автомобилей, НО! Программа разработки новых двигателей отделена в Тойоте от программы модернизации машин, поэтому разработчикам была поставлена задача "наследования" компоновки двигателей . Кстати, такая "хитрозагнутая" конструкция впускного коллектора станет серьезным препятствием при установке ГБО (газо-балонное оборудование) 4го или 5го поколений.

В чем состояли основные изменения от семейства ? Прежде всего постарались в целом облегчить двигатель различными способами, например, шатуны стали заметно тоньше (кроме турбовых вариантов, у них шатуны сделаны с запасом - толстые)! Привод всех навесных агрегатов сделали одним ремнём (с натяжным роликом, который производили в Америке), посмотрите сравнение схемы привода сервисных устройств 7М-GE и 1JZ-GE , думаю, излишне говорить, в какой схеме больше нагрузка на ремень и натяжной ролик:


Еще одна беда приключилась с масляным насосом , он у 7М-GE был шестеренчатым, опущенный в масляный поддон, что обеспечивало отличное давление масла и быструю подачу его после старта. У JZ на передней крышке двигателя установили масленый насос трохоидного типа: вн утри него расположены ведущий и ведомый роторы с внутренним зацеплением, которые вращаются в одном направлении - как на двигателе 80-х от ВАЗовской восьмерки.

Недостатка у такого решения сразу два, во-первых, в насос приходят все свободные силы инерции второго порядка (слава Богу, у рядной шестерки они не большие), во-вторых, появляется такая ненужная деталь, как маслоприемник , которая замедляет подачу масла после пуска двигателя. Более того, на двигателе под 4wd маслоприемник получился длиннее!

Подозреваю, что этот мотор будет страдать при холодных запусках и у владельцев не новых машин будет гореть красная лампочка "давление масла" несколько секунд после старта! Также вся система смазки будет критически чувствительна к оригинальности и цене масляного фильтра (из-за качества обратного клапана). Расчетный срок службы такого насоса будет лежать в пределах 200 - 250 тыс. км.

1996. Надо сказать, что 1JZ-GE короткоходный двигатель (диаметр 86мм, ход 71.5мм), т.е. устанавливать на него VVTi особого маркетингового смысла не имело - это на длиноходных движках можно выровнять кривую момента, а тут что? Тогда маркетологи предложили увеличить степень сжатия на 0.5 атм (конечно, для турбовых версий меньше!), что вместе с ненужной системой VVTi и DIS -3 , дало прирост 14 л.с. и 20 Н*м!


Не удивлюсь, если без увеличения степени сжатия, VVTi даже отъела бы пару лошадок у этого движка! С системой DIS -3 такая же непонятка, вроде бы, она современней трамблера и не имеет движущихся частей. Но на практике, она боится влажности и катушки расположены в очень неблагоприятном в смысле температурного режима месте. От таких решений производители быстро отказались, даже на JZ , оборудованном FSE , стали ставить компактный модуль на каждую свечу - правда, для покупателя не известно ещё, что дороже в ремонте, но там хоть проводов высокого напряжения нет!

В общем, моё мнение, серия JZ и "в подметки не годится" серии М . А ведь надо ещё понимать, что появились разные ненужные катализаторы, двойные лямдо-зонды и клапан ERG (р ециркуляция выхлопных газов), клапан системы управления частотой вращения холостого ходаи т.д .


2000 год. По воле маркетологов в семействе JZ появляется FSE или D-4 , это прямой впрыск топлива под давлением, по типу дизельного двигателя - прироста мощности и момента не дает, зато должен гарантировать топливную экономичность и "дизельную" тягу на низах. Эти двигатели не рекомендованы к продаже в нашей стране из-за отличия в нормативах на бензин у нас и в Японии - таким двигателям противопоказан наш бензин, даже когда он полностью соответствует ГОСТ у (если интересно, у Японского бензина минимум в 11 раз выше смазочные свойства из-за присадок, а плунжерная пара в насосе высокого давления смазывается именно бензином) таким образом, владельцы данных моторов регулярно попадают на замену форсунок ($350 за штуку) и насоса ($ 950) только что проверил цены на Экзисте. ..
Я называю такое положение дел "абонентской платой" - хочешь управлять мечтой, регулярно плати!

2005 год. Выпуск двигателей практически прекращен, однако, остатки машин с этим двигателем распродавались ещё до 2007 года. В наши дни на смену семейству JZ пришло ещё более "одноразовое" семейство третьей волны - GR , которое с двойным VVTi и имеет в арсенале FSE , FXE и FZE .

Если у Вас есть собственные материалы о негативных сторонах этого мотора, пожалуйста, пришлите их на этот адрес для публикации.

Руководство по ремонту и обслуживанию двигателей TOYOTA (1JZ-GE, 1JZ-GTE, 1JZ-FSE, 2JZ-GE, 2JZ-GTE)

Тойота ДВИГАТЕЛИ 1JZ-GE · 1JZ-GTE · 1JZ-FSE · 2JZ-GE · 2JZ-GTE.Руководство по ремонту и техническому обслуживанию. Серия «Профессионал»

Руководство по ремонту бензиновых двигателей 1JZ-GE (2,5 л), 1JZ-GTE (2,5 л с турбонаддувом), 2JZ-GE (3,0 л), 2JZ-GTE (3,0 л с турбонаддувом) с распределенным впрыском топлива и 1JZ-FSE (2,5 л D-4) с непосредственным впрыском топлива. Модификации данных двигателей устанавливались на модели: · MARK II · CHASER · CRESTA · CROWN · PROGRES · BREVIS · SOARER · SUPRA · ARISTO · ALTEZZA GITA · LEXUS GS300 · LEXUS IS300 Издание содержит подробные сведения по ремонту и регулировке механизмов двигателя, элементов системы управления двигателем, системы изменения фаз газораспределения (VVT-i), систем турбонаддува (в т. ч. Twin Turbo), охлаждения, смазки, зажигания, запуска и зарядки, Приведены инструкции по диагностике электронных систем управления бензиновыми двигателями (в т. ч. системы с непосредственным впрыском топлива D-4) для различных модификаций двигателей и автомобилей. Подробно описаны коды неисправностей Flash, P0, P1, условия их возникновения и возможные причины. Приведены разъемы и процедуры проверки сигналов на выводах блоков управления для различных модификаций двигателей — PinData. Приведены электросхемы систем управления двигателем, зажигания, запуском и зарядкой для большинства автомобилей. Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости, необходимые для технического обслуживания и ремонта. Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.

Производитель оставляет за собой право без уведомления менять характеристики, внешний вид, комплектацию товара и место его производства.

В случае, если в описании товара прямо не указано обратное, гарантийный срок на такой товар не установлен.

Двигатель Toyota 2JZ-GTE (vvti, twin turbo): история, характеристики и отзывы

Двигатель 2JZ-GTE является одним из самых мощных моделей силовых агрегатов в серии 2JZ. Он включает в себя две турбины с интеркуллером, обладает двумя распределительными валами с ременным приводом от коленчатого вала и обладает шестью цилиндрами с прямым расположением. Головка блока цилиндров сделана из алюминия и создана Toyota Motor Corporation, а сам блок двигателя отлит из чугуна. Данный мотор делали только в Японии с 1991 по 2002 годы.

2JZ-GTE был конкурентом двигателя RB26DETT от Nissan, который был успешен в таких чемпионатах как NTouringCar и FIA.

Дополнительное оборудование, применяемое к данному виду моторов

Мотор 2JZ-GTE оснащался двумя видами коробок передач:

  • 6-ти ступенчатая МКПП Toyota V160 и V161,
  • 4-х ступенчатая АКПП Toyota A341E.

Данный мотор изначально устанавливался на модель Toyota Aristo V, но потом его ставили на Toyota Supra RZ.

Новая модификация мотора и основные изменения

Основа 2JZ-GTE – это двигатель 2JZ-GE, который разрабатывался Toyota ранее. В отличие от прообраза, на 2JZ-GTE устанавливался турбокомпрессор с боковым интеркуллером. Также в поршнях обновленного двигателя сделали больше масляных канавок для более качественного охлаждения самих поршней, а также сделали углубления для уменьшения, так называемой, физической степени сжатия. Шатуны, коленчатый вал и цилиндры устанавливались одинаковые.

На автомобили Aristo Altezza и Mark II, устанавливали впоследствии другие шатуны, если сравнивать с Toyota Aristo V и Supra RZ. Также двигатель в 1997 году был доработан системой VVT-i. Эта система изменяла газораспределительные фазы и позволяла значительно повысить крутящий момент и мощность мотора модификации 2JZ-GTE.

При первых улучшениях крутящий момент был равен 435 Н*м, однако после нового оснащения двигателя 2JZ-GTE vvti в 1997 году, крутящий момент вырос и стал равен 451 Н*м. Мощность базового мотора 2JZ-GE была увеличена следствием установки двойного турбонаддува, созданного Toyota вместе с Hitachi. С 227 л.с. мощность 2JZ-GTE twin turbo выросла до 276 л.с. при оборотах, равных 5600 в минуту. А к 1997 году мощность силового агрегата toyota 2JZ-GTE выросла до 321 л.с. на европейском, а также североамериканском рынках.

Экспортируемые модификации двигателя

Более мощная версия выпускалась Toyota на экспорт. Двигатель 2JZ-GTE получил мощность при установке новых турбокомпрессоров с нержавеющей сталью, в отличие от использования керамики в двигателях для рынка Японии. Помимо этого, были доработаны инжекторы и распределительные валы, которые производят больше топливной смеси за минуту. Если быть точным, то это 550 мл/мин для экспорта и 440 мл/мин для рынка Японии. Также для экспорта устанавливали турбины CT12B в двойном экземпляре, а для внутреннего рынка CT20, тоже в количестве двух турбин. Турбины CT20 в свою очередь разделяются на категории, которые обозначались дополнительными буквами: А, В, R. Для двух вариантов двигателей была возможна взаимозаменяемость системы выпуска за счет механической части турбин.

Технические характеристики двигателя

Не смотря на приведенное выше подробное описание устройства двигателя модели 2JZ-GTE, существует еще несколько немаловажных аспектов, на которые стоит обратить внимание. Для удобства характеристики 2JZ-GTE приведены в виде таблицы.

Число цилиндров 6
Расположение цилиндров рядное
Клапаны VVT-i, DOHC 24V
Объем двигателя 3 л.
Мощность, л.с. 321л.с. / 451 Н*м
Типы турбин CT20/CT12B
Система зажигания Трамблер / DIS-3
Система впрыска MPFI

Список автомобилей, на которые устанавливался двигатель

Стоит отметить, что данная модель двигателя зарекомендовала как надежный в эксплуатации и неприхотливый в обслуживании силовой агрегат. Согласно информации, данная модификация мотора устанавливалась на таких моделях авто, как:

  • Toyota Supra RZ / Turbo (JZA80),
  • Toyota Aristo (JZS147),
  • Toyota Aristo V300 (JZS161).

Отзывы владельцев авто, с двигателями 2JZ-GTE

Также стоит отметить, что, судя по отзывам, явных недостатков у двигателя данной модификации выявлено не было. При регулярном и грамотном обслуживании, он проявлял себя как очень надежный двигатель, который для своих параметров имеет довольно небольшой расход топлива. В цилиндрах принудительно используются платиновые свечи зажигания, так как свечи достаточно труднодоступны. Небольшой минус в американских навесных агрегатах с гидронатяжителем.

Однако, по большому счету именно данная модель силового агрегата, на протяжении долгого времени оставалась в лидерах по качеству и уровню исполнения.

Двигатель 1 jz ge vvti

Характеристики двигателя Тойота 1JZ

Евро 2-3

Производство Tahara Plant
Марка двигателя Toyota 1JZ
Годы выпуска 1990-2007
Материал блока цилиндров чугун
Система питания инжектор
Тип рядный
Количество цилиндров 6
Клапанов на цилиндр 4
Ход поршня, мм 71.5
Диаметр цилиндра, мм 86
Степень сжатия 8. 5
9
10
10.5
11
Объем двигателя, куб.см 2492
Мощность двигателя, л.с./об.мин 170/6000
200/6000
280/6200
280/6200
Крутящий момент, Нм/об.мин 235/4800
251/4000
363/4800
379/2400
Топливо 95
Экологические нормы
Вес двигателя, кг 207-217
Расход топлива, л/100 км (для Supra III)
— город
— трасса
— смешан.
15.0
9.8
12.5
Расход масла, гр./1000 км до 1000
Масло в двигатель 0W-30
5W-20
5W-30
10W-30
Сколько масла в двигателе 5.1 (1JZ-GE Crown 2WD 1995-1998)
5.4 (1JZ-GE Crown 2WD 1998-2001)
4.2 (1JZ-GE Crown 4WD 1995-1998)
4.5 (1JZ-GE Crown 4WD 1998-2001)
3.9 (1JZ-GE Crown, Crown Majesta 1991-1992)
4.4 (1JZ-GE Crown, Crown Majesta 1992-1993)
5. 3 (1JZ-GE Crown, Crown Majesta 1993-1995)
5.4 (1JZ-GTE/GE Mark 2, Cresta, Chaser для 2WD)
4.5 (1JZ-GTE/GE Mark 2, Cresta, Chaser для 4WD)
4.5 (1JZ-FSE 4WD)
5.4 (1JZ-FSE 2WD)
5.9 (1JZ-GTE Mark 2 c 10.1993)
Замена масла проводится, км 10000
(лучше 5000)
Рабочая температура двигателя, град. 90
Ресурс двигателя, тыс. км
— по данным завода
— на практике

400+
Тюнинг
— потенциал
— без потери ресурса
400+
Двигатель устанавливался Toyota Crown
Toyota Mark II
Toyota Supra
Toyota Brevis
Toyota Chaser
Toyota Cresta
Toyota Mark II Blit
Toyota Progres
Toyota Soarer
Toyota Tourer V
Toyota Verossa

Неисправности и ремонт двигателя 1JZ-FSE/GE/GTE

Среди всех тойотовских двигателей, серия JZ стала одной из самых известных, возможно даже самой известной, во многом, благодаря невероятной склонности к тюнингу, но начнем сначала. В семейство JZ входили два мотора, первый был рабочим объемом 2.5 л и назывался 1JZ, второй 3л. — 2JZ.
Поговорим о первом представителе, преемнике двигателя 1G и основном конкуренте RB25, — это рядная шестерка, в чугунном блоке цилиндров, двухвальный, с 4-мя клапанами на цилиндр, привод ГРМ здесь ременной (замена ремня проводится раз в 100 тыс. км, а в случае обрыва, клапана 1JZ не гнет, кроме версии FSE), впускной коллектор переменной геометрии ACIS, c 96-го года движок была доработана ГБЦ, появилась система изменения фаз газораспределения на впуске VVTi, изменена система охлаждения и другое. Гидрокомпенсаторов на 1JZ нет, регулировка клапанов проводится, при необходимости, раз в 100 тыс. км, регулировочными шайбами.
С 2003 года 1JZ-FSE стал вытесняться более новым алюминиевым 4GR-FSE.

Модификации двигателя Toyota 1JZ

1. 1JZ-FSE D4 — двигатель 1JZ с непосредственным впрыском, степень сжатия 11, мощность 200 л.с. Выпускалась с 2000 по 2007 год .
2. 1JZ-GE — основная атмосферная версия 1JZ. Первая версия, выпускавшаяся до 1996 года, имела степень сжатия 10 и развивала 180 л.с., после чего были внесены изменения, появилась VVTi, изменились шатуны, доработана ГБЦ, степень поднялась до 10.5, в системе зажигания трамблер заменили на 3 катушки зажигания и т.д. Мощность второго поколения 1JZ-GE поднялась до 200 л.с.
3. 1JZ-GTE — турбо версия 1JZ-GE на двух турбинах CT12A, дующих 0.7 бар, заменена ШПГ, ГБЦ разрабатывалась при участии компании Yamaha, стандартные распредвалы на 1JZ идут фаза 224/228, подъем 7.69/7.95 мм. В 1996 году был проведен рестайлинг мотора, две турбины поменяли на одну СТ-15B, добавилась VVTi, степень сжатия увеличилась до 9, мощность осталась на прошлом уровне (280 л.с.), а вот момент подрос, с 363 Нм, до 378 Нм.

Слабые места 1JZ, неисправности и их причины

1. Не заводится 1JZ. Обычно причина в залитых свечах, выкручивайте и сушите. Если не поможет, замените свечи. Двигатель 1JZ боится мойки и морозов.
2. Троит мотор. Основная причина троения джезетов описана выше, посмотрите еще и катушки. Если двс с ввти, проверьте клапан VVTi.
3. Плавают обороты. Меняйте клапан VVTi и все наладится. Еще причины плавания и отсутствия прогревочных оборотов: датчик/клапан холостого хода, дроссельная заслонка. После промывки последних, мотор будет работать как часы.
4. Высокий расход топлива на 1JZ. Проверяйте кислородный датчик, в основном, причина именно в лямбда-зонде. Посмотрите еще маф и фильтры.
5. Стук в двигателе. На движках с VVTi треск вызван, скорей всего, муфтой VVTi, их ресурс не слишком велик. Кроме того, стучать могут неотрегулированные клапана (их мало кто регулирует) и шатунные вкладыши. Шум может создавать и подшипник натяжителя ремня навесных агрегатов, в данном случае спасет его замена.
6. Жор масла. Высокий расход масла на 1JZ дело неудивительное, ибо пробег на вашем движочке, скорей всего, жуткий. Делать раскоксовку не слишком эффективно, лучше сразу менять маслосъемные колпачки и кольца, а еще лучше и эффективней, заменить мотор на контрактный и бед не знать.

Помимо всего прочего, на 1 джизетах помпа долго не живет (как на многих тойотах), не живет долго и вискомуфта, на версиях FSE слабое и довольно дорогостоящее звено ТНВД, ходит он примерно 80-100 тыс. км. Несмотря ни на что, все вышеобозначенные проблемы вызваны, скорей, возрастом двс, манерой эксплуатации, нежели просчетами инженеров. Хороший, ухоженный 1JZ, п ри нормальном обслуживании, и использовании качественного масла (5W-30), просто неубиваем и его ресурс запросто переваливает за 500.000 км.

Тюнинг двигателя Toyota 1JZ-FSE/GE/GTE

Turbo/Twin Turbo 1JZ

В тюнинге джейзетов существует единственно верный путь увеличения мощности, естественно, это наддув. Пытаться переделать 1JZ-GE в 1JZ-GTE смысла нет, при одинаковом коленвале, блок GTE отличается маслоканалами и маслофорсунками, кроме того, городить такой колхоз гораздо более затратное мероприятие, нежели просто купить и установить контрактный двигатель Тойота 1JZ-GTE, их стоимость не так уж и велика. Если вы человек жутко упертый, тогда можно заморочиться с валами с фазой 264 … 272, делать портинг ГБЦ, холодный впуск, дроссельную заслонку от 1JZ-GTE, ставить прямоток на 2. 5″ трубе… в конце концов, все равно придете к свапу twin turbo-вого 1JZ-GTE. Полноценно переделать 1JZ в 2JZ не выйдет, высота блока 2JZ отличается на 14 мм и придется ставить короткие шатуны, в результате имеем повышенные нагрузки на шатуны, стенки цилиндров,склонность к масложору и прочие радости, для мощного мотора это неприемлимо.

В общем имеем 1JZ-GTE, для городского тюнинга хватит обычного бустапа, поэтому ставим насос Walbro 255 lph, выбрасываем катализатор и строим выхлоп на 3″ трубе, полный выхлоп, без заужений, холодный забор воздуха, это позволит на штатном ЭБУ поднять давление с 0,7 бар до 0,9. Далее покупаем бустап мозг Blitz (либо другой), бустконтроллер, блоуофф, интеркулер и дуем 1.2 бара. Такой простой чип-выхлоп-насос, позволит поднять мощность на 100 л.с., после чего заканчиваются стандартные форсунки и турбины.
Если мотор 1JZ-GTE для вас по-прежнему не едет, тогда смотрим дальше…

Дальше нужно заказывать турбокит на базе турбины Garrett GTX3076R, толстый 3-х рядный радиатор, масляный радиатор, забор холодного воздуха, заслонка 80 мм, насос Walbro 400 lph, армированные топливные шланги, форсунки производительностью 800 сс, валы фаза 264, выхлоп на 3. 5″ трубе, настройка на APEXI PowerFC или AEM Engine Management Systems. Подобные конфигурации обеспечивают до 550-600 л.с., АКПП на 1JZ, при такой мощности, обязательно потребует усиления.
Если и этого мало, тогда ищите киты на базе Garrett GTX3582R, в мотор ковку на усиленных шатунах Carrillo, форсы 1000 сс и дуйте до 700-750 л.с.
До 1000 л.с. на 1JZ можно дойти с помощью Garrett GT4202, но этим занимаются единицы…
Для еще большего увеличения мощности практикуется перенос готовой головы, со всем сопутствующим, на блок 2JZ, тем самым получая больший рабочий объем, отсутствие лишней возни, и существенно возросшую мощность, в народе такой мотор называют 1.5JZ.

4.1k Просмотров

Японский автомобильный концерн Toyota славится производством моторных установок, с высокими показателями надежности и технических характеристик. Также при его изготовлении использованы современные технологии, что делает обслуживание моторов простым. Моторные установки первого поколения получили маркировку двигатель 1JZ GE. В нем присутствует 6 цилиндров, расположенных по рядному типу. Объем двигателя составляет 2,5 литра.

На какие авто устанавливался?

  1. Тойота Краун (Toyota Crown).
  2. Тойота Чайзер (Toyota Chaser).
  3. Тойота Креста (Toyota Cresta).
  4. Марк 2 (JZX81, JZX90, JZX100, JZX110).

Технические характеристики мотора

Сводная таблица технических характеристик двигателя 1JZ-GE

Объем двигателя 2,5 л.
Показатель мощности От 180 до 200 л.с.
Радиус цилиндра 43
Дополнительные данные о моторе 3
Тип топливной жидкости Бензиновое топливное с 98-м октановым числом
Максимальные параметры мощности 180 л.с. (132кВт) / 6 тыс. об/мин.
180 л.с. (132кВт) / 6,2 тыс. об/мин.
196 л.с.(144кВт) / 6 тыс. об/мин.
200 л. с.(147кВт) / 6 тыс. об/мин.
Максимальные параметры крутящего момента 235 Нм (24 кг*м) / 4,8 тыс. об/мин
250 Нм (26 кг*м) / 4 тыс. об/мин
255 Нм (26 кг*м) / 4 тыс. об/мин
Наличие механизма изменения объема цилиндров отсутствует
Минимальное и максимальное значение расхода топлива 5.9 и 16.7 литров на 100 км.
Наличие системы старт-стоп отсутствует
Степени компрессии От 9 до 11
Тип моторной установки 6-цилиндров, 24-клапана, DOHC, охлаждение жидкостного типа
Рабочий ход поршней 72 мм

Модификации

  • 1JZ-GE- является первой версией данного мотора. Мощность его составляет 180 л.с., а рабочий объем цилиндров 2491 куб.см. Максимальная отметка крутящего момента достигает, когда коленчатый вал двигателя вращается со скоростью 4800 оборотов в минуту. Достижение необходимых характеристик тяги на низкой частоте вращения двигателя возможно, благодаря присутствию системы распределения газов под названием DOHC.
  • первая модернизация двигателя произошла в 1995 году. Благодаря ей, показатель мощности составил 200 л.с. Для достижения данного показатели, число оборотов в минуту должно быть равным 4000. Благодаря этому приемистость двигателя улучшилась.
  • наличие трамблерного зажигания наблюдалось в атмосферных двигателях 1JZ первого поколения. Благодаря этому, есть возможность упрощения системы зажигания, для устранения неисправностей катушек зажигания, а также для нормального функционирования свечей на протяжении 100 км. пробега. Данный двигатель также требует качественного обслуживания ременного привода, однако благодаря простоте конструкции силовой установки, замена ремня и роликов осуществлялась не сложно. Рассматриваемый мотор работает в паре исключительно с автоматическими типами коробок передач.
  • в 1996 году было осуществлено конструирование второго поколения силовых установок данной линейки. Начала производиться установка механических КПП. В двигателе 1JZ-GE функционировала система VVT-i, оснащенная зажиганием катушечного типа. Отличием данной системы является то, что работа одной катушки осуществлялась на две свечи зажигания, что позволило улучшить работу моторной установки.
  • новейший двигатель 1JZ GE оснащался системой VVT-i, которая осуществляла сглаживание кривой момента вращения. Это позволило значительно увеличить экономические качества двигателей данной серии. В то же время динамические качества также улучшились с применением системы VVT-i, в моторах с индексом 1JZ GE.
  • благодаря жидкостной системе охлаждения, достигнуты эффективные показатели снижения температуры охлаждающей жидкости до значения от 90 до 95 градусов. Высокая устойчивость к перегревам, а также большой ресурс эксплуатации, равный 400-500 тыс. км., являются достоинствами двигателей из серии 1JZ. Надежность силового агрегата из линейки 1JZ-GE VVT-i, позволяла эксплуатировать его в тяжелых условиях, в то время как обслуживание его не приносило больших неприятностей владельцу и осуществлялось очень просто.

Заводской ресурс в 300 000 километров полностью оправдан этими двумя типами двигателей. Если осуществлять своевременное обслуживание и использовать качественные смазочные материалы, то двигатель JZ преодолеет пробег намного больший, чем 300 000 км. Нередко можно встретить людей, утверждающих, что силовая установка 1JZ-GE преодолела отметку в миллион километров. Двигатель с турбированным элементом обладает меньшим ресурсом, однако, среди них, также можно встретить экземпляры-миллионники. Атмосферный и турбированный двигателя очень живучие, поскольку выполнены из очень прочных материалов.

Обслуживание

Регламент замены масла в моторе Toyota 1JZ-GE. Данная процедура осуществляется через каждые 10 000 км пробега, в следующих автомобилях Toyota: Crown, Chaser, Cresta, Mark 2. Объем масла, вливаемого в двигатель, с учетом замены фильтра, должен составлять 4,5 литра. Если замена фильтра не осуществляется, то заливать следует 4,2 литра. Классификация масел для разных типов двигателя прописана в API. В старшие следует лить масло, с допуском не меньше SG, а в молодые поколения – не меньше SJ. Рекомендуемая масляная вязкость SAE – 5W-30 и 10W-30.

Работы по замене ремня ГРМ осуществляются раз в 100 000 км. Обрыв данного элемента не приведет к деформации клапана. Замена воздушного фильтра производится с периодичностью в 40 000 км. Также, при данном пробеге, необходимо сменить фильтр топливной системы и жидкость охлаждения, циркулирующей в полости системы. В переднеприводных автомобилях, необходимый объем жидкости равен 7 литров, а в полноприводной – 7,6. В зависимости от типа свечей, из замена производится в период от 20 тыс. км до 100 тыс. км. Свечи, установленные на мотор 1JZ-GE, имеют следующие обозначения: Denso PK16R11, NGK BKR5EP11. Проверку зазоров клапанов необходимо осуществлять каждые 20 000 км пробега.

Предлагаем вашему вниманию прайс на контрактный двигатель(без пробега по РФ)1JZ GE

Toyota
Производитель Toyota Motor Corporation
Код двигателя JZ
Тип бензиновый, инжектор
Конфигурация рядный, 6-цилиндр.
Цилиндров 6
Клапанов 24
Охлаждение жидкостное
Клапанной механизм DOHC
Тактность (число тактов) 4
Медиафайлы на Викискладе

Двигатели Toyota серии JZ ‒ автомобильные бензиновые рядные шестицилиндровые двигатели производства Toyota, пришедшие на смену двигателям M. Все двигатели серии имеют газораспределительный механизм DOHC с 4 клапанами на цилиндр, рабочий объём ‒ 2,5 и 3 литра. Двигатели рассчитаны на продольное размещение для использования с заднеприводной или полноприводной трансмиссией. Выпускались с 1990 по 2007 г. Преемником стала линейка V6 двигателей GR.

Согласно системе маркировки Toyota, обозначение двигателей Toyota JZ расшифровывается следующим образом: первая цифра обозначает поколение (1 ‒ первое поколение, 2 ‒ второе поколение), буквы за цифрой ‒ JZ, оставшиеся буквы ‒ исполнение (G ‒ механизм газораспределения DOHC с широкими «производительными» фазами, T ‒ турбонаддув, E ‒ впрыск топлива с электронным управлением).

Содержание

1JZ [ править | править код ]

Двигатель 1JZ имеет объём 2,5 л (2492 куб. см). Производился с 1990 по 2007 год (в последний раз устанавливался на универсал Mark II BLIT и Crown Athlete). Диаметр цилиндра 86 мм и ход поршня 71,5 мм. Газораспределительный механизм включал 24 клапана и два распредвала с ременным приводом.

1JZ-GE [ править | править код ]

Первые атмосферные (1990-1995) 1JZ-GE выдавали мощность 180 л. с. (125 кВт; 168 bhp) при 6000 об/мин и крутящий момент 235 Нм при 4800 об/мин. После 1995 года 1JZ-GE выдавали 200 л. с. (147 кВт; 197 bhp) при 6000 об/мин и крутящий момент 251 Нм при 4000 об/мин. Степень сжатия 10:1.

Первое поколение (до 1996 г.) имело трамблёрное зажигание, второе ‒ катушечное (одна катушка на две свечи зажигания). Кроме того, второе поколение было оснащено системой изменения фаз газораспределения VVT-i, что позволило сгладить кривую крутящего момента и увеличить мощность на 20 л. с. Как и все двигатели JZ, 1JZ-GE имел продольное расположение на заднеприводных автомобилях. Двигатель в стандарте агрегировался с 4- или 5-ступенчатой автоматической трансмиссией, механическую коробку не устанавливали. Как и в остальных двигателях серии, механизм ГРМ приводится ремнём, двигатель также имел только один приводной ремень для навесного оборудования.

Производство: Tahara Plant

Марка двигателя: Toyota 1JZ

Годы выпуска: 1990—2007

Материал блока цилиндров: чугун

Система питания: инжектор

Количество цилиндров: 6

Клапанов на цилиндр: 4

Ход поршня, мм: 71,5

Диаметр цилиндра, мм: 86

Степень сжатия: 8,5; 9; 10; 10,5; 11

Объём двигателя, куб. см: 2492

Мощность двигателя, л. с./об. мин: 180/6000; 200/6000; 280/6200; 280/6200

Крутящий момент, Нм/об. мин: 235/4800; 251/4000; 363/4800; 379/2400

Топливо: бензин, октановое число 98

Вес двигателя, кг: 207—230

Расход топлива, л/100 км (для Supra III)

• смешанный цикл: 12,5

Расход масла, гр./1000 км: до 1000

Моторное масло: 0W-30; 5W-20; 5W-30; 10W-30

Количество масла в двигателе, л: 4,8

Интервал замены масла, км: 10000

Рабочая температура двигателя, град. : 90

Данный двигатель устанавливался на следующие автомобили:

1JZ-GTE [ править | править код ]

Производился с 1991-го по 2002 год исключительно в Японии. Это версия 2JZ-GTE получившая 280 л. с. при 5600 оборотах в минуту и 435 Н·м крутящего момента.

После модернизации в 1997 году двигатель получил систему VVT-i. Увеличился крутящий момент до 451 Н·м. Японским законодательством мощность двигателя была ограничена теми же 280 л. с. для внутреннего рынка, хотя согласно документации Toyota, на североамериканском и европейском рынках мощность двигателя 2JZ-GTE VVT-i достигала 321 л. с.

Это был ответ на Ниссановский двигатель RB26DETT и его усовершенствованной версии RB26DETT N1 разработанной подразделением Nismo, который добился успеха в ряде чемпионатов таких как FIA и N Touring Car.

Двигатель компоновался двумя коробками передач: автоматической для комфортной езды и механической спортивной.

  • АКПП 4-ступенчатая Toyota A341E
  • МКПП 6-ступенчатая Toyota V160 и V161 разработанная совместно с Getrag.

Двигатель устанавливался на автомобили:

  • Toyota Aristo (JZS147)
  • Toyota Aristo V(JZS161)
  • Toyota Supra RZ(JZA80)

«>

Toyota 2jz ge vvti характеристики

Toyota 2JZ-GTE/GE/FSE engine reliability, problems and repair. In addition to the 1JZ, they produced the second, larger modification of the JZ called 2JZ. The engine replaced the past Toyota 7M. The 2JZ is a simple sort of a straight 6 cylinder motor with a hard cast iron cylinder block and 3 liter displacement. VVT-i, or Variable Valve Timing with intelligence, is an automobile variable valve timing technology developed by Toyota. The Toyota VVT-i system replaces the Toyota VVT offered starting in 1991 on the 5-valve per cylinder 4A-GE engine. The VVT system is a 2-stage hydraulically controlled cam phasing system. The Toyota 2JZ-GE was a 3.0-litre inline six-cylinder engine that replaced the 7M-GE engine. Designed to run best at medium to high engine speeds, key features of the 2JZ-GE included its cast iron block, aluminium alloy cylinder head, double overhead camshafts and wide-angled valves. Hi, im looking for a 2jz for sale at the moment.. if anyone knows of one for sale!.. I've been reading in so many places to get a non-vvti as the con rods are thicker and stronger? Can anyone confirm this for me, I've looked everywhere for info on this! Cheers! The 2JZ-GTE originally powered the Toyota Aristo V (JZS147) in 1991 before becoming Toyota's flagship performance engine in the Toyota Supra RZ (JZA80). Its mechanical basis was the existing 2JZ-GE , but differed in its use of sequential twin turbochargers and an air-to-air side-mounted intercooler. (VVTi 2JZGTE left – Japan Only, VVTi 2JZGE Right – US/UK Only – This is true for supras, other toyotas may have had these engines available in other models) Specs: The VVTi 2jzgte came in JZA80 Supra from September 1997 – July 2002 Max Power: 209 @ 5600 (280 hp) Torque (nm) 46.0 @ 3600 … Continue reading 2JZGTE VVTI Information → Compatible with MaxxECU STREET/V1/RACE/PRO Harness support Terminated engine harness MaxxECU I/O Note +12V to injectors, ignition and valves Yes Cylinder head GND Yes Design CAD/CAM Prototyping Production Custom Parts Patterns Molds Welding Billet Casting FAB Wood Plastic Metal Carbon Fiber NEW Driftmotion VVTi 1JZ Turbo Kit! This turbo kit is for the 1JZ VVTi engine from the JZX100 and JZX110 when swapped into a Supra, SC300, GS300, 240sx, or Cressida. Our custom built Driftmotion turbos use a top of the line 11 blade billet compressor wheel, with Garrett internals. Fabrication Parts 2JZ-GTE VVTI. CXRacing 304 Stainless Steel Exhaust Manifold Turbo Flange for Toyota Supra 2JZ-GTE Motor Fl. Item Code: FLNG-2JZGTE-SSx1-PJx6. Comentarios sobre el tema "2JZ-GE VVTI" en Razine.com - Comunidad de Miembros dentro de nuestro popular foro de Toyoteros;. Nuestro foro de Toyoteros se describe como: Powered by Toyota. Foro auspiciado por la Delta Comercial y sus distribuidores autorizados en todo el país. Find great deals on eBay for 2jzgte vvti and 2jzgte vvti engine. Shop with confidence. JDM 98~01 Toyota 2JZ-GTE VVTI Engine Twin Turbo 3.0L Inline 6 Motor Aristo. Toyota 2jz ge vvti характеристики Jul 11, 2016 · 15 Reasons Why the Toyota 2JZ-GTE (Still) Rules. Toyota’s Supra dates back to the late-1970s when it spun off as a high-performance version of the brand’s second-generation Celica. They called it the Celica Supra and, until it dropped its first name and was sold with the nearly indestructible 2JZ-GTE that’s good for as much as 2,000 hp, a. tags: jdm-toyota-1jz-gte-vvti AL AK AZ AR CA CO CT DE FL GA HI ID IL IN IA KS KY LA ME MD MA MI MN MS MO MT NE NV NH NJ NM NY NC ND OH OK OR PA RI SC SD TN TX UT VT VA WA WV WI WY DC HOME Brands Hatch Performance Limited Cart 0 Log in 2JZ - รถแต่ง ศูนย์รวมข้อมูลเกี่ยวกับรถแต่ง Find great deals on eBay for toyota 2jz engine and toyota supra. Shop with confidence. 1998-2005 Toyota Aristo 2JZ-GE VVTI Engine Lexus IS300 3.0L Non Turbo 2JZ. Enjuku Racing offers a variety of premium parts for the Toyota 2JZ GTE, including engine components, fuel injectors, turbo upgrades, and more. Shop now. 2JZ-GE VVTi Engine Gasket Set. This is a complete Toyota factory engine gasket set for the US 2JZ-GE VVTi engine. Comes with all the top and bottom end gaskets, seals, and o-rings for the whole engine. Wow, just what I was looking for a complete explanation covering the differences between 2JZ VVTI and 2JZ non-VVTI motor. I have a 2002 Lexus GS 300 original owner, donor car and want to drop in a 2JZGTE VVTI motor. I am not sure what year of 2JZGTE motor I need to look for. Here's Why The Toyota Supra's 2JZ Is Such A Legendary Engine. The 3.0-liter 2JZ-GE—a stroked version of the 1JZ-GE—came shortly thereafter, as did turbocharged and intercooled “GTE. Toyota 1JZ-GTE/GE/FSE engine reliability, problems and repair. The JZ engine family has become one of the most popular Toyota engine families and, probably, the most wide-known one among the engines from all over the world. The JZs became famous due to its amazing flexibility to performance tuning. We carry used JDM 2JZ GE OR 2JZ GTE engine as well as rebuilt versions if we don't have used engine from Japan in stock. NEWS & BLOGS No blog exist Jan 27, 2017 · 2018 Toyota Supra Engine 2JZ GTE. 2018 Toyota 2JZ Engine Specs Having the ability to double power degrees might not seem something a standard motor’s able to do, yet that is kind of just what make most of this conceivable. Searching for a motor suitable for at the very least 700 torque without airing out the base end? We look at the best power mods and performance upgrades for the 2JZ GTE engine from Toyota. We look at mods from 350bhp to 1000bhp+ 2JZ GE is a NASP engine, but with higher compression than the GTE so is not suitable for adding a turbo without reducing the compression ratio, a significant job in it's own right. 2JZ-GTE introduced in 91 but wasn't put in a Supra until 1993 and production lasted. Dec 01, 2015 · For a 90s engine sure. It's a fully iron block engine, so people like to drop the compression ratio down to nothing and boost it to hell. However maximum amount of power you can get, period, is a silly measure. Oct 14, 2015 · getting my ecu tuned at doms. getadomtune thanks na makes as much hp as stock SR but more Torque cuz inline6. Toyota 2JZ GE VVTI Supra JDM engine, Toyota, Supra the vvti oil control solenoid is one of those parts that always breaks on jdm engines. this is a genuine toyota oil control solenoid. it works for 2jzgte 2jzge and 1jzgte vvt engines. replacing this a long with a new filter and vvt timing gear is a safe way to go and ensure a trouble free swap or just a good way to refresh a tired system. JDM TOYOTA ST202 CELICA 3S GE BEAMS VVTI ENGINE 5 SPEED.. Item ID 986 Model(s). JDM Used Toyota 2JZ GTE VVTi Twin Turbo Engine Swap.. Item ID 5429 Model(s) Fits turbo and non-turbo 2JZ engines with and without VVTi, usually 1993-2006. Fits 93+ Supra, 98+ SC300, IS300, GS300, etc. NOT the same as the "camshaft timing sensor." The VVTi engines (both GE and GTE) use just one of these, where the non-VVTi GTE engines use 2. May also fit similar Toyota engines Home > Products > Toyota > 2JZ-GTE VVTi. 98 05 LEXUS IS300 GS300 3.0L TWIN CAM VVTI ENGINE JDM 2JZ-GE 2JZGE ARISTO FRONT SUMP $ 850.00 . Sold. Toyota 2jz ge vvti характеристики 2JZ VVTi or 1JZ VVTi Engine swap. I was given an old 1965 car to restore and I plan on building it from the ground up. I won't say the name just because I think some might get offended since I am taking a Toyota engine and putting it in an American classic. The Toyota 2JZ engine is a 3 liter in-line six cylinder engine family. The engine family is comprised of 3 separate engines, the 2JZ-GE, 2JZ GTE, and 2JZ-FSE. The GE is a more basic version of the 2JZ engine family while the 2JZ GTE is the high performance engine. These engines were manufactured by Toyota. Выводы электронного блока управления 1jz-ge, 2jz-ge, 1jz-gte с 09.1996 г. Выводы ЭБУ 1JZ-GE, 2JZ-GE, 1JZ-GTE с 09.1996 – Распиновка блоков управления двигателем – Toyota MARK II & CHASER & CRESTA Fabrication Parts 2JZ-GTE VVTI. CXRACING Aluminum Block Off Plate for Toyota VVTI 2JZ-GTE 2JZGTE Engine Mass Air Flow Sensor (MAF). Item Code: PLATE-MAF-2JZGTE. That is what I thought i would hear to be honest. it does seem more logical. I just need to find a way to get that much $$ The main reason I want to get a non-turbo is because if I buy it for less i will be able to buy parts slowly on the side and do a full build the way i want it, without having to spend all my money on car payments. it's tough these days ya know, I'm lucky to have a hobbie. Toyota Celica 1ZZ FE VVTi Motors. FR EN. On Sale. JDM TOYOTA CELICA GT-S 2ZZ GE VVTL-i, 6 Speed MT, ECU. Item ID 1870 Model(s) Toyota Celica GTS 2000-2006 Характеристики двигателей Toyota 2JZ-GTE, 2JZ-GE и 2JZ-FSE, отличия между модификациями, проблемы и их причины, масло, тюнинг, как сделать бустап, наддув и др. Jul 09, 2017 · Toyota Crown JZS151. Мотор 1JZ-GE (200 л. с.) Расход производился путём заправки полного бака, проезда 100 км в городском. tags: jdm-toyota-1jz-gte-vvti-auto-trans. al ak az ar ca co ct de fl ga hi id il in ia ks ky la me md ma mi mn ms mo mt ne nv nh nj nm ny nc nd oh ok or pa ri sc sd. Apr 13, 2013 · Page 1 of 2 - Anyone know how to disable vvti on a 2jz gte? - posted in Under the bonnet: Firstly - I'd rather not do this, but I've been advised that it will be necessary in order to run my new cams and springs - Keilford jobbies: 272I with 9.95 lift and 278E and 9.95 again. Supertech dual springs (Is 9.95 interference on a non vvti? Good to know:). Keilford assure me that the vvti will not. 2JZ 2jzgarage 2JZGE 2jzgte aristo body clutch Conversion diagrams Differences ECU engine ETCS-i jza80 lexus loom manual NA pinouts RZ service Supra SZ SZR TRD TT v161 vvti wiring Post navigation Previous Post New import 1/4 mile 2JZ world record – 2JZ GT86 Next Post Toyota Supra NA-TT Conversion – Installation – Part 5 Нет сигнала от датчика детонации к элек­тронному блоку управления в течение 5 (1jz-ge, 2jz-ge) или 10 (1jz-gte) секунд при частоте вращения 1800 - 5000 об/мин (1jz-ge, 2jz-ge) или 2000 - 6000 об/мин (1jz-gte) 1. Jdm Toyota Supra 2JZGE NON VVTI Engine Non Turbo 2JZ GE 3.0L V6 MOTOR SUPRA MT . JDM 98~01 Toyota 2JZ-GTE VVTI Engine Twin Turbo 3.0L Inline 6 Motor Aristo Supra. Toyota 2JZ-GTE non-VVTi Crank Position Sensor - Brand new OEM Toyota crankshaft sensor for your 2JZ-GTE! This is for the non-VVTi 2JZ-GTE. The VVTi engines use a different sen.. Valve Springs. Matching the correct valve spring to the camshaft selected for your application is of significant importance and is often overlooked when building an engine.

Поделиться сообщением

Ссылка на сообщение

Объем двигателя 1jz gte. JZ Двигатель: Технические характеристики

Производимые корпорацией двигателя TOYOTA 2JZ это шестицилиндровые, рядные моторы, производство которых началось в 1990 году, сменив производимые до них двигателя серии М. Данные моторы устанавливались на автомобили с задним и передним приводом и располагались вдоль продольной оси машины. Выпускалось две модификации двигателя

  • 1JZ - объемом2.5 литра
  • 2JZ - объемом 3 литра.

По принятой маркировке производителя, распространяющейся на двигатель 2JZ GTE, в ней зашифровано следующее: 2 - второго по счету двигатель в серии, JZ - серия моторов (с 1990 года Toyota начала обозначать серию двумя латинскими буквами). Следующие буквы обозначают исполнение: G - ГРМ с двумя распредвалами DOHC и расширенными фазами газораспределения. T - турбированный. Е - электронное управление впрыском топлива.

Типы двигателей 2JZ

Двигатель 2JZ выпускался в нескольких модификациях

  • Двигатель серии 2JZ FSE является аналогом мотора предыдущей серии 1JZ. Производился с с начала столетия до 2007 года. Обладает мощностью 217 лошадей и степенью сжатия 11.3. Подача топлива в цилиндры осуществляется прямым впрыском под давлением. Такой способ подачи топлива не практически не улучшает технические характеристики, но положительно влияет на снижение расхода топлива и содержание вредных веществ в выхлопе. Мощность этой модификации - 217 лошадей. Мотор серии 2JZ всегда комплектовался автоматической КПП. Он устанавливался на Тойоты Brevis, Progres, Crown
  • Двигатель TOYOTA серии 2JZ GE - данной модификации произведено самое большое количество. Он обладает мощностью 220 лошадей при 6000 об/мин и крутящим моментом 298 НМ при 4800 об/мин. Впрыск топливной смеси - фазированный (последовательный), то есть, при повороте коленвала на 180°, срабатывает определенная форсунка, соответствующая фазе впрыска. Классический порядок работы цилиндров двигателя TOYOTA модели 2JZ GE 1-4-3-2. Блок цилиндров - чугунный, головка - алюминиевая. Первое время он оборудовался стандартным ГРМ системы DOHC, с двумя распредвалами и с 4-мя клапанами на каждый цилиндр.

В последующем, на него стали устанавливать систему регулирования газораспределительных фаз, зажигание DIS, в котором для каждой пары цилиндров, предназначалась одна катушка зажигания. Данная модификация получила обозначение 2JZ GTE VVTi.

По сравнению 2JZ GE комплектации non VVT-i, двигателя оборудованные системой регулирования фазами газораспределения, обладают улучшенными показателями тяги на пониженных оборотах. Управление фазами осуществляется с помощью специальной муфты, установленной на распределительном валу.

При увеличении оборотов двигателя 2JZ GTE клапан VVT-i открывается и распредвал изменяет положение по отношению к приводному шкиву и, соответственно, меняя положение толкателей, и они открывают клапана раньше, а закрывают позже. Мощность у 2JZ GE VVTi осталась прежней, но увеличился крутящий момент при возрастании оборотов.

Двигателем модели 2JZ GE комплектовались машины TOYOTA Altezza, Aristo, Crown, MarkII, Chaser, Cresta, Progress, Soarer, SupraMKIV, Lexus 300-ой серии IS, GS, SC. В настоящее время, при переоборудовании машин, в некоторых автосервисах 2JZ устанавливают на УАЗ и на ГАЗели.

  • Двигатель 2JZ модификации GTE, пожалуй, самый продвинутый мотор в линейке 2JZ. В девяностых годах прошлого века, с конвейера начала выходить TOYOTA Supra МК4, на которую начали устанавливать двигатель 2JZ GTE с VVTi.

Подробное описание 2JZGTE

Двигатель модификации 2JZ GTE получили в 1997 году, установив турбонагнетатель с боковым интеркулером на GE-версию. Первые агрегаты, после модернизации, получили крутящий момент 435 Нм. Затем, была произведена еще одна модернизация, путем установки двойных турбонагнетателей. У модификации 2JZ GTE с Twin Turbo поднялcя момент до 451 Нм и мощность до 276 лошадок.

В итоге, 2JZ GTE имеет характеристики, различающиеся для разных рынков. В США и Европу машины поставляются с мощностью до 320 л.с, а для японского внутреннего рынка мощность ограничивалась 280 лошадями, в соответствии с их законодательством.

Двигатель 2JZ модификации GTE VVTI, оснащается спортивной механической шестиступенчатой коробкой V161 и V160 (в разработке принимали участие инженеры Getrag), либо комфортным четырехступенчатым автоматом А341Е.

В основном, двигателя 2JZ модели GTE VVTi, устанавливались TOYOTA Aristo и Supra.

Идея создания трехлитрового двигателя,была заимствована Тойотой у Ниссана, с его серии моторов RB. Рядный двигатель работает более сбалансировано по сравнению с V-образными собратьями, например того же тойотовского UZ FE.

У V-образных двигателей поршни двигаются в двух плоскостях, расположенных под углом друг относительно друга, отсюда и возникает разбалансировка. Такие двигателя работают дольше, быстрее и крутящий момент изменяется более плавно.

Как уже было сказано, мощность двигателя 2JZ модели GTE VVTi можно легко увеличить практически в три раза, не проводя серьёзный тюнинг, за счет его продуманности.

Учтены все детали, которые влияют на работу мотора при экстремальных нагрузках - эффективная смазка, клапанный механизм, чугунный блок цилиндров (вместо распространенного алюминиевого) все проектировалась и создавалось что бы выдержать экстремальные условия эксплуатации. Одно из интересных и неординарных конструкторских решений - диаметр поршня имеет одинаковое значение с его ходом.

Достоинства и недостатки

Помимо уже перечисленных преимуществ 2JZGTE- несложный тюнинг по увеличению мощности, рядное расположение цилиндров, прочный блок цилиндров из чугуна, можно выделить еще несколько моментов:

  • Коленвал изготовлен методом ковки.
  • Вкладыши увеличенного размера.
  • В юбках поршней были сделаны канавки для разбрызгивания масла и более эффективного их охлаждения.
  • Для снижения физической степени сжатия сделаны углубления на поршнях.
  • Стандартные ремень газораспределительного механизма, насосы масляной и охлаждающих систем способны работать приувеличении мощности до тысячи лошадей если проводить акой тюнинг.

При стольких плюсах, было бы неправильно упустить и недостатки:

  • Частые поломки кронштейна натяжителя ременной передачи ГРМ
  • Ненадежное крепление сальника насоса масляной системы
  • Не очень надежное крепление шкива коленвала
  • Неэффективная продувка ГБЦ
  • Периодические поломки турбокомпрессоров, особенно на ГТЕ Твин Турбо.

Типичные неисправности

Как у всего что связано с механикой, особенно сложной конструкции, таких как ДВС, существуют слабые места, в которых неисправности возникают чаще. Это относится и к двигателям 2JZ. Самое распространённое и ставящее многих в тупик - двигатель не заводится. Какие причины этому могут быть:

  • Моторы серий JZ боятся воды, поэтому, если после, например, мойки он не заводится то надо выкрутить и просушить свечи.
  • Выход из строя топливного насоса, так же нередкий случай, как и у всех инжекторных автомобилей. В случаях если машина неожиданно заглохла и не заводится, или после проверки свечей она все еще не заводится, то, возможно сломался бензонасос и необходимо его протестировать.

В других случаях, когда машина не заводится, лучше всего обратиться к специалистам. Либо. Если есть навыки ремонта машин, можно найти в интернете руководство по данным агрегатам, где должна быть инструкция по диагностике и ремонту.

С момента запуска этих моторов в производство минуло уже более двадцати лет, а они до сих пор пользуются популярностью в среде автоспорта, тюнинг мастерских и автосервисов занимающихся переоборудованием машин, благодаря своей надежности и хорошему ресурсу.

Двигатели серии JZ выпускались с 1990 по 2007 год, эти двигатели относится ко "второй волне" тойотовского двигателестроения, когда двигатели первой волны (и более ранних лет, как в этом случае) заменялись менее надежными и долговечными конструкциями с большим числом "экологически-православных" решений, о которых мы будем говорить подробней, тем более, что серия JZ заменила собой серию , которую я считаю самой удачной за всю историю тойоты!

За время существования серии JZ появилось достаточно мало модификаций этого движка (только 1JZ и 2JZ с GE , GTE и FSE . Примечательно, что никогда не было FE ) - из-за того, что данный двигатель мог устанавливаться только вдоль автомобиля, он не применялся в многочисленных переднеприводных авто.
Так же, в отличии от конкурентов других марок тех лет, JZ не имеет гидрокомпенсаторов зазоров клапанов - система как на ВАЗ-2108, только клапанов не 8, а 24! Вот кому-то работка достанется, регулировать клапана. ...


Ранние версии двигателя (до 1996 года) не имели VVTi и бестрамблерных схем зажигания DIS3 , что позволяет некоторым считать их более надежными, чем выпущенные после 1996. Так же эти двигатели меньше боялись влажности, чем с DIS -3 , но мыть под давлением их все равно было опасно из-за отсутствия доступа к колодцам средних свечей.

Наличие модуля дроссельной заслонки, ограничивающего доступ к средним свечам, объясняется просто - никто не мешал бы перенести аккумулятор в правую часть под капотом, а воздушный фильтр влево и убрать заслонку в сторону впускного коллектора, как сделано на большинстве автомобилей, НО! Программа разработки новых двигателей отделена в Тойоте от программы модернизации машин, поэтому разработчикам была поставлена задача "наследования" компоновки двигателей . Кстати, такая "хитрозагнутая" конструкция впускного коллектора станет серьезным препятствием при установке ГБО (газо-балонное оборудование) 4го или 5го поколений.

В чем состояли основные изменения от семейства ? Прежде всего постарались в целом облегчить двигатель различными способами, например, шатуны стали заметно тоньше (кроме турбовых вариантов, у них шатуны сделаны с запасом - толстые)! Привод всех навесных агрегатов сделали одним ремнём (с натяжным роликом, который производили в Америке), посмотрите сравнение схемы привода сервисных устройств 7М-GE и 1JZ-GE , думаю, излишне говорить, в какой схеме больше нагрузка на ремень и натяжной ролик:


Еще одна беда приключилась с масляным насосом , он у 7М-GE был шестеренчатым, опущенный в масляный поддон, что обеспечивало отличное давление масла и быструю подачу его после старта. У JZ на передней крышке двигателя установили масленый насос трохоидного типа: вн утри него расположены ведущий и ведомый роторы с внутренним зацеплением, которые вращаются в одном направлении - как на двигателе 80-х от ВАЗовской восьмерки.

Недостатка у такого решения сразу два, во-первых, в насос приходят все свободные силы инерции второго порядка (слава Богу, у рядной шестерки они не большие), во-вторых, появляется такая ненужная деталь, как маслоприемник , которая замедляет подачу масла после пуска двигателя. Более того, на двигателе под 4wd маслоприемник получился длиннее!

Подозреваю, что этот мотор будет страдать при холодных запусках и у владельцев не новых машин будет гореть красная лампочка "давление масла" несколько секунд после старта! Также вся система смазки будет критически чувствительна к оригинальности и цене масляного фильтра (из-за качества обратного клапана). Расчетный срок службы такого насоса будет лежать в пределах 200 - 250 тыс. км.

1996. Надо сказать, что 1JZ-GE короткоходный двигатель (диаметр 86мм, ход 71.5мм), т.е. устанавливать на него VVTi особого маркетингового смысла не имело - это на длиноходных движках можно выровнять кривую момента, а тут что? Тогда маркетологи предложили увеличить степень сжатия на 0.5 атм (конечно, для турбовых версий меньше!), что вместе с ненужной системой VVTi и DIS -3 , дало прирост 14 л.с. и 20 Н*м!


Не удивлюсь, если без увеличения степени сжатия, VVTi даже отъела бы пару лошадок у этого движка! С системой DIS -3 такая же непонятка, вроде бы, она современней трамблера и не имеет движущихся частей. Но на практике, она боится влажности и катушки расположены в очень неблагоприятном в смысле температурного режима месте. От таких решений производители быстро отказались, даже на JZ , оборудованном FSE , стали ставить компактный модуль на каждую свечу - правда, для покупателя не известно ещё, что дороже в ремонте, но там хоть проводов высокого напряжения нет!

В общем, моё мнение, серия JZ и "в подметки не годится" серии М . А ведь надо ещё понимать, что появились разные ненужные катализаторы, двойные лямдо-зонды и клапан ERG (р ециркуляция выхлопных газов), клапан системы управления частотой вращения холостого ходаи т.д .


2000 год. По воле маркетологов в семействе JZ появляется FSE или D-4 , это прямой впрыск топлива под давлением, по типу дизельного двигателя - прироста мощности и момента не дает, зато должен гарантировать топливную экономичность и "дизельную" тягу на низах. Эти двигатели не рекомендованы к продаже в нашей стране из-за отличия в нормативах на бензин у нас и в Японии - таким двигателям противопоказан наш бензин, даже когда он полностью соответствует ГОСТ у (если интересно, у Японского бензина минимум в 11 раз выше смазочные свойства из-за присадок, а плунжерная пара в насосе высокого давления смазывается именно бензином) таким образом, владельцы данных моторов регулярно попадают на замену форсунок ($350 за штуку) и насоса ($ 950) только что проверил цены на Экзисте. ..
Я называю такое положение дел "абонентской платой" - хочешь управлять мечтой, регулярно плати!

2005 год. Выпуск двигателей практически прекращен, однако, остатки машин с этим двигателем распродавались ещё до 2007 года. В наши дни на смену семейству JZ пришло ещё более "одноразовое" семейство третьей волны - GR , которое с двойным VVTi и имеет в арсенале FSE , FXE и FZE .

Если у Вас есть собственные материалы о негативных сторонах этого мотора, пожалуйста, пришлите их на этот адрес для публикации.

Двигатели Toyota серии JZ - бензиновые автомобильные рядные шестицилиндровые двигатели производство Toyota, пришедшие на смену двигателям M. Все двигатели серии имеют газораспределительный механизм DOHC с 4 клапанами на цилиндр, объём двигателей: 2,5 и 3 литра. Двигатели рассчитаны на продольное размещение для использования с заднеприводной или полноприводной трансмиссией. Выпускались с 1990-2007 гг. Преемником стала линейка V6 двигателей GR.

Согласно системе маркировки Toyota, обозначение двигателей Toyota JZ расшифровывается следующим образом: первая цифра обозначает поколение (1 - первое поколение, 2 - второе поколение), буквы за цифрой - JZ, оставшиеся буквы - исполнение (G - механизм газораспределения DOHC с широкими «производительными» фазами, T - турбонаддув, E - впрыск топлива с электронным управлением).

Первые атмосферные (1990-1995) 1JZ-GE выдавали мощность 180 л.с. (125 кВт; 168 bhp) при 6"000 об/мин и крутящий момент 235 Нм при 4"800 об/мин. После 1995 года 1JZ-GE выдавали 200 л.с. (147 кВт; 197 bhp) при 6"000 об/мин и крутящий момент 251 Нм при 4000 об/мин. Степень сжатия 10:1.

Первое поколение (до 1996 г.) имело трамблёрное зажигание, второе - катушечное (одна катушка на две свечи зажигания). Кроме того, второе поколение было оснащено системой изменения фаз газораспределения VVT-i, что позволило сгладить кривую крутящего момента и увеличить мощность на 20 л. с. Как и все двигатели JZ, 1JZ-GE имел продольное расположение на заднеприводных автомобилях. Двигатель в стандарте агрегировался с 4- или 5-ступенчатой автоматической трансмиссией, механическую коробку не устанавливали. Как и в остальных двигателях серии, механизм ГРМ приводится ремнём, двигатель также имел только один приводной ремень для навесного оборудования.

Характериски 1jz:

Производство: Tahara Plant

Марка двигателя: Toyota 1JZ

Годы выпуска: 1990-2007

Материал блока цилиндров: чугун

Система питания: инжектор

Тип: рядный

Количество цилиндров: 6

Клапанов на цилиндр: 4

Ход поршня, мм: 71,5

Диаметр цилиндра, мм: 86

Степень сжатия: 8,5; 9; 10; 10,5; 11

Объём двигателя, куб.см: 2"492

Мощность двигателя, л.с./об.мин: 170/6000; 200/6000; 280/6200; 280/6200

Крутящий момент, Нм/об.мин: 235/4800; 251/4000; 363/4800; 379/2400

Топливо: бензин, октановое число 95

Экологические нормы: ~Евро 2-3

Вес двигателя, кг: 207-217

Расход топлива, л/100 км (для Supra III)

Город: 15

Трасса: 9,8

Смешаный цикл: 12,5

Расход масла, гр. /1000 км: до 1000

Моторное масло: 0W-30; 5W-20; 5W-30; 10W-30

Количество масла в двигателе, л: 4,8

Интервал замены масла, км: 10"000

Рабочая температура двигателя, град.: 90

Данный двигатель устанавливался на следующие автомобили: Toyota Mark II / Toyota Chaser / Toyota Cresta

Toyota Mark II Blit

Двигатели японского автопроизводителя Toyota всегда славились своей великолепной надежностью и сочетали использование современных технологий, отличные характеристики и простоту обслуживания. Первое поколение силовых агрегатов с индексом 1JZ GE – это рядные шестицилиндровые моторы, которые имеют объем в 2,5 и 3 литра.

Эти моторы появились в 1990 году и смогли продержаться на конвейере до 2007 года, что свидетельствует об их отличной надежности и высокотехнологичности.

Характеристики

Двигатель 1JZ GE имеет следующие технические характеристики:

ПАРАМЕТР ЗНАЧЕНИЕ
Рабочий объем 2,5 литра
Вес двигателя 207-217 кг
Мощность 180 л. с. при 6000 об/мин (1990-1995 гг.)
200 л. с. при 6000 об/мин (после 1995 г.)
Крутящий момент 235 Нм при 4800 об/мин (1990-1995 гг.)
251 Нм при 4000 об/мин (после 1995 г.)
Степень сжатия 10;1
Количество цилиндров 6
Количество клапанов на цилиндр 4
Расход топлива 15.0 л/100 км в городском режиме
Система питания инжектор
Тип рядный
Масло 0W-30, 5W-20, 5W-30 и 10W-30

Двигатель устанавливается на Toyota Crown, Mark II, Supra, Brevis, Chaser, Cresta, Progres, Soarer, Tourer V и Verossa.

Описание

Особенностью моторов семейства 1jz ge является использование газораспределительного механизма DOHC и наличие четырех клапанов на цилиндр.

Все это позволило добиться максимально возможной отдачи мощности двигателя. При этом двигатель 1JZ отличался надежностью и простотой в обслуживании.

Изначально эти силовые агрегаты были предназначены для заднеприводных автомобилей Toyota, и уже во втором своем поколении были модернизированы, что позволило их ставить и на полноприводные модификации мощных седанов и внедорожников. Двигатель 1JZ с легкостью выдерживал эксплуатацию с мощными седанами и имел увеличенный ресурс.

Электронная система впрыска топлива в 1JZ GE имела революционную на свое время конструкцию, что позволило обеспечить максимально качественное сгорание топлива в широком диапазоне оборотов. Автомобиль резво реагировал на нажатие педали газа и отличался динамичностью.

Также особенностью этого силового агрегата было наличие сразу двух распредвалов с ременным приводом. Тем самым обеспечивалось практически полное отсутствие вибраций двигателя, что положительно сказывалось на комфорте автомобилей, оснащенных этими силовыми агрегатами.

Модификации

  • Первая модификация 1JZ GE имела мощность в 180 лошадиных сил и рабочий объем в 2,5 литра. Максимальный крутящий момент достигался на отметке в 4800 тысяч оборотов, а необходимые характеристики тяги за счет наличия системы газораспределения DOHC достигались уже практически с самых низов.
  • В 1995 году двигатель 1JZ несколько модернизировали, что позволило увеличить его мощность до 200 лошадиных сил. Пик мощности достигался уже на 4000 оборотах, что сделало мотор еще более приемистым.
  • Первое поколение атмосферного двигателя 1JZ имело трамблерное зажигание, что позволило упростить систему зажигания, которая не имела проблем с катушками, а свечи требовали замены не чаще чем по прошествии ста тысяч километров. Ременной привод требовал регулярного сервисного обслуживания, но при этом сам двигатель 1JZ GE имел достаточно простую конструкцию, что упрощало замену ремня с роликами. Этот двигатель разрабатывался исключительно для использования с автоматическими коробками передач и имел соответствующие технические характеристики.
  • Лишь в 1996 году, когда было сконструировано второе поколение силовых агрегатов этой серии, появились версии с механическими коробками передач. Силовой агрегат 1JZ GE VVT i оснащался уже катушечным зажиганием, с использованием одной катушки сразу на две свечи, что улучшало работу силового агрегата.
  • Новый двигатель 1JZ GE получил систему газораспределения VVT-i, которая сгладила кривую крутящего момента, значительно улучшились показатели топливной экономичности. Новый мотор 1JZ GE VVTI обеспечил автомобилям отличную динамику и уменьшал расход топлива.
  • Жидкостная система охлаждения позволяла эффективно снижать температуру ОЖ для отметки в 90-95 градусов. Сам двигатель 1JZ отличался устойчивостью к перегреву и имел эксплуатационный ресурс на уровне 400-500 тысяч километров пробега. Благодаря своей надежности силовой агрегат серии 1JZ GE VVTI мог эксплуатироваться в сложных условиях, а его обслуживание не представляло особой сложности.
  • Двигатель 2JZ – это трехлитровая версия мотора, которая появилась в 1993 году. Мощность этого силового агрегата составляет 220 лошадиных сил. Двигатель 2JZ использовал газораспределительный механизм DOHC и устанавливался на топовые модели седанов от Toyota.
  • Двигатель 2JZ зарекомендовал себя исключительно с наилучшей стороны. Мощные и одновременно экономичные моторы отличались ремонтопригодностью и могли пробежать без капремонта более 400 тысяч километров.

Неисправности

НЕИСПРАВНОСТЬ ПРИЧИНА
Автомобиль не заводится. Причиной подобного могут быть залитые свечи, которые необходимо выкрутить, просушить и снять с них нагар.
Двигатель 1jz может плохо заводиться и сильно троить. Зачастую причиной подобного троения является вышедшая из строя свеча, катушка или высоковольтный провод.
Плавают обороты у мотора серии 1jz ge vvti. Причиной подобной проблемы может быть датчик холостого хода, который необходимо заменить. На моторах второго поколения может выходить из строя система VVTi.
Увеличенный расход топлива. Вышел из строя кислородный датчик или же отмечаются проблемы в работе лямбда-зонда.
Появление постороннего стука в моторе серии ge vvti. Причиной такого стука могут быть неотрегулированные клапана и шатунные вкладыши. Проверьте также ролики механизма натяжения ременного привода.
Повышенный расход масла у двигателя 1jz. Это свидетельствует об огромных пробегах двигателя. В данном случае рекомендуется сразу же проводить замену колец и маслосъемных колпачков.

Тюнинг

Если вы задумываетесь о способах увеличения мощности силовых агрегатов семейства 1JZ GE и 2JZ, следует сказать, что рассматривать в данном случае можно только установку турбонаддува.

Использование стандартных способов увеличения мощности – прямоток, изменение программы управления двигателем, установка проточенного маховика и другое, не даст какого-либо ощутимого прироста мощности на моторе серии 1JZ GE VVTI.

Это объясняется тем, что двигатель 2jz уже изначально имеет облегченную конструкцию, из которой японские инженеры выжали всю возможную мощность.

  • При тюнинге моторов допускается использование различных турбин, давление которых достигает отметки в 0,9 Бар. Отдельные умельцы, при использовании интеркулера и буст-контроллера устанавливают турбины с давлением в 1,2 Бара. Следует сказать, что такой тюнинг с использованием турбонаддува позволит увеличить мощность мотора на 100-150 лошадиных сил.

Имеются и экстремальные варианты, которые предлагают увеличение мощности двигателя 1JZ GE до отметки в 550-600 лошадиных сил, однако в данном случае существенно снижается ресурс двигателя. При таких серьезных увеличениях мощности мотора необходимо менять АКПП на спортивный вариант.

Все работы по тюнингу двигателя 1JZ GE должен проводить специалист, который знаком с особенностями работы моторов от этого японского производителя. Используйте уже готовые тюнинг комплекты, что и позволит повысить мощность мотора, не потеряв надежности.

Помните также о том, что такая работа по увеличению мощности должна быть комплексной, с модернизацией подвески и устанавливаемых коробок передач.

Впервые этот двигатель был установлен в Toyota Supra 1986, а с начала производства четвертого поколения модели в конце 1992 года, 2JZ-GTE прочно закрепился в роли двигателя спортивных компактов от компании Toyota. Причиной тому является тот факт, что, благодаря своей мощности, даже спустя 23 года с начала производства, двигатель остаётся популярным как среди простых автолюбителей, так и среди гоночных команд. Объём всё так же остается неизменным – 3.0 литра. Совсем немного модификаций, и 2JZ выдаст такую мощность, которой позавидует практически любой серийный двигатель.

Где же его найти?

В Японию 2JZ-GTE впервые приехал под капотом Toyota Aristo 1991, а затем пересел в японские модели Supra, и жил там до тех пор, пока в 2002 году производство модели не было прекращено.
У 2JZ-GTE есть более доступный брат по имени 2JZ-GE. Конструкция их весьма схожа, однако в GE используются поршни с большим давлением, и, согласно заявлению производителя, выжимает он лишь 230 л. с. Короче говоря, этот двигатель вас не должен интересовать. Просто не думайте о нем, и не пытайтесь заглянуть под капот нетурбированных Supra четвертого поколения. Такой же двигатель, кстати, установлен в моделях Lexus IS300, GS300 и SC300.

Альтернатива JDM

В стране восходящего солнца зачастую можно встретить двигатель 1JZ-GTE объемом в 2.5 литра. Более поздние его версии отличаются наличием фазирования распредвала впускных клапанов и наличием одной турбины. Кстати, двигатель 2JZ-GTE был в свое время адаптирован под японский рынок путём установки компьютерного контроля фаз газораспределения и новой турбины.

Но мы с вами живем не в Японии и не в США, поэтому нам остается только мечтать о мощном трёхлитровом движке. В любом случае, двигатели JDM гораздо проще в обслуживании, дешевле и, несмотря на уменьшенные инжекторы и распредвалы, они имеют примерно такую же мощность, как и их американские собратья.

Всё дело в блоке

При разработке своего двигателя 2JZ, компания Toyota взяла пример с Nissan и их знаменитой серии гоночных двигателей RB. Как и двигатель RB26DETT, 2JZ использует рядную конструкцию, которая по природе своей идеально сбалансирована. В отличие от V-образных двигателей, поршни в трех передних цилиндрах ходят в обратном направлении относительно поршней в трёх задних цилиндрах. Благодаря полярной работе поршней, вес в двигателях V6 распределяется поровну, 2JZ же такой особенностью похвастаться не может. Но у двигателя от Toyota есть один плюс: вы можете раскручивать его сильнее, дольше, плавнее и безопаснее, чем какой либо другой движок.

Возможность удвоения мощности двигателя удивила бы практически любого автолюбителя, но в случае с 2JZ это возможно. Если вы ищете двигатель, который можно разогнать до 700 л.с. без отрывания нижней крышки, то обратите внимание на этого красавца от Toyota. Чугунный двигатель с мощной крышкой блока, которая предотвращает любое движение цилиндров, кованый коленвал, вогнутые поршни и вуаля, идеальный двигатель. Семь крышек подшипников отлично фиксируют коленвал, а разбрызгиватели масла, установленные под поршнями, охлаждают подвижные детали на высоких оборотах. Кроме того, ребята из Toyota отлично продумали квадратную геометрию двигателя, благодаря которой диаметр канала цилиндра равен длине хода поршня.

«Кроме механизма натяжения ремня ГРМ, шкива коленвала и прокладки масляного насоса, у двигателя практически нет слабых сторон» - говорит один из экспертов из южной Калифорнии.

Плюсы и минусы 2JZ-GTE

Достоинства:
- Способность развивать до 2000 л.с.
- Жёсткая рядная конструкция
- Отсутствие доступа к приводу клапана
- Прочный чугунный корпус
- Кованый коленвал
- Мощная коренная шейка колевала
- Разбрызгиватели масла под поршнями
- Квадратная геометрия
- Ремень ГРМ, масляный насос и система охлаждения поддерживают до 1000 л.с. дополнительной мощности

Недостатки:
- Ненадёжность механизма натяжения ремня ГРМ
- Зачастую масло из насоса начинает сочиться
- Ненадёжность шкива коленвала
- Неудачная конструкция головки цилиндра
- Ненадёжная турбина

Как играючи разогнать до 750 л. с.

Если верить ребятам из FSR Motorsport Creations, то разогнать мощность двигателя более чем в 2 раза – не так уж и сложно. В первую очередь необходимо заменить последовательный турбонаддув на более крупный компрессор. Поищите турбину в диапазоне 64-88мм с хорошим регулятором давления наддува и замените боковой интеркулер на фронтальный. Компании GReddy и HKS производят отличные комплекты для модификации двигателей, в который как раз имеются все необходимые детали. Кроме того, вам потребуется более мощный топливный насос, более крупная напорная линия, топливные инжекторы 1,000cc и какой-нибудь хороший блок управления двигателем, например AEM Infinity. И, наконец, хороший распредвал от Brian Crower позволит выжать из вашего движка заветные 750 л.с.

Сможете ли вы совладать с такой мощью?

Двигатель 2JZ-GTE уже неоднократно доказал, что он способен выжимать более 2000 л.с. Для этого потребуется турбина более 64мм, однако, это не так сложно, как может показаться. Начните с турбины 72мм и подумайте об установке кованых поршней и шатунов, а также более прочных крышек коренного подшипника. Более широкие шпильки головки не позволят головке цилиндра отрываться от блока. Кроме того, советуем обратить внимание на инжекторы 2000сс и пару-тройку топливных насосов. Впрочем, всё зависит от безбашенности вашей идеи.

Об ограничениях японских моторов 2JZ-GTE

Двигатели 2JZ-GTE, установленные в американских автомобилях, имеют мощность в 320 л.с. и 427 Нм крутящего момента. Причина этой скромности в том, что в 1989 году японские производители решили прекратить дорогостоящую войну мощностей путём ограничения мощности серийных автомобилей до 276 л.с. По крайней мере, документально. С тех пор соглашение уже было неоднократно нарушено. Кроме того, двигатель 2JZ-GTE имел огромный потенциал мощности. Для страны, в которой максимально разрешенная скорость движения составляет 100 км/ч, это соглашение было вполне логичным, а вот для американских покупателей это было дикостью, ведь они привыкли к тому, что дедова развалюха едет быстрее, чем хороший спорткар 90х годов. Таким образом, производители сделали так, чтобы выжать из 2JZ-GTE 400 л.с. было возможно буквально путём малейших модификаций.

Двигатель Toyota 2JZ-GTE выжимает 320 л.с. благодаря последовательно установленной паре турбин Hitachi. В отличие от параллельной конструкции твин-турбо, где две одинаковые турбины одновременно выдувают одинаковое количество воздуха, последовательная конструкция устроена так, что сначала работает только одна турбина, а затем, на более высоких оборотах, в дело вступает вторая.

Обычно при такой конструкции применяется две турбины разных размеров, однако в этом двигателе используются две одинаковых. Toyota Suprа стала одним из первых автомобилей, которым удалось доказать, что последовательный турбонаддув имеет место в мире тюнинга. На 1800 об/мин включается первая турбина. Затем, нажмите педаль в пол, позвольте блоку управления двигателем и регулятору давления наддува сделать свою работу, и к 4000 об/мин вторая турбина включится в работу.

Краткий экскурс по запчастям для 2JZ-GRE

Распредвал Brian Crower

Подобные распредвалы позволят выжать из вашего 2JZ-GTE гораздо больше мощности. Компания производит широкий ассортимент распредвалов, среди которых найдутся детали как для спокойных водителей, так и для безбашенных гонщиков.

Настраиваемый блок управления двигателем AEM Infinity

Чугунный блок двигателя Supra, конечно, довольно прочен, но без правильного тюнинга он может просто взорваться и разлететься на куски. Комплект AEM Infinity создан специально для двигателя Supra и позволяет осуществлять контроль над всем, что происходит внутри двигателя.

Турбонаддув GReddy

Стоковые турбины 2JZ-GTE вряд ли вас устроят. Если же вы хотите серьезной мощности – обратите внимание на комплекты GReddy, в которых содержатся все необходимые детали, такие как регулятор давления, выпускной коллектор и сама турбина. Такой комплект позволит серьезно разогнать показатели вашего автомобиля.

Двигатель Toyota 1JZ-GTE (vvti, twin turbo). Характеристики и обслуживание


2JZ-GTE

2JZ-GTE под капотом Toyota Supra JZA80
Производился с 1991-го по 2002 год исключительно в Японии. Это версия 2JZ-GTE получившая 280 л. с. при 5600 оборотах в минуту и 435 Н·м крутящего момента.

После модернизации в 1997 году двигатель получил систему VVT-i. Увеличился крутящий момент до 451 Н·м. Японским законодательством мощность двигателя была ограничена теми же 280 л. с. для внутреннего рынка, хотя согласно документации Toyota, на североамериканском и европейском рынках мощность двигателя 2JZ-GTE VVT-i достигала 321 л. с.

Это был ответ на Ниссановский двигатель RB26DETT и его усовершенствованной версии RB26DETT N1 разработанной подразделением Nismo, который добился успеха в ряде чемпионатов таких как FIA и N Touring Car.

Двигатель компоновался двумя коробками передач: автоматической для комфортной езды и механической спортивной.

  • АКПП 4-ступенчатая Toyota A341E
  • МКПП 6-ступенчатая Toyota V160 и V161 разработанная совместно с Getrag.

Двигатель устанавливался на автомобили:

  • Toyota Aristo (JZS147)
  • Toyota Aristo V(JZS161)
  • Toyota Supra RZ(JZA80)

2JZ-GTE: характеристики, конструкция, особенности эксплуатации и тюнинга :

В конце прошедшего века японскими автопроизводителями было создано множество спортивных двигателей, которые, благодаря производительности, потенциалу и надежности, относят к лучшим по сей день. Далее рассмотрен один из них — 2JZ-GTE. Характеристики, конструкция, особенности эксплуатации и тюнинга описаны ниже.

История

Серия двигателей JZ пришла на смену серии M в 1990 г. Рассматриваемые силовые агрегаты за время производства сменили два поколения (в 1996 г.). В 2007 г. их заменили серий GR V-образной компоновки.

Что касается 2JZ-GTE, его производили с 1991 по 2002 г.

Общие особенности

Серия двигателей JZ разработки Toyota включает две линейки: 1JZ и 2JZ. Основное отличие между ними состоит в объеме и конструкции блока цилиндров. Обе линейки моторов имеют шестицилиндровую рядную конфигурацию. Оснащены газораспределительным механизмом DOCH с 4 клапанами на цилиндр. Рассчитаны на использование с заднеприводной либо полноприводной трансмиссией и продольное расположение.

Турбированный вариант был разработан в качестве аналога спортивного двигателя Nissan RB26DETT, появившегося двумя годами ранее 2JZ-GTE. Характеристики его очень близки, компоновка та же.

Конструкция

Моторы JZ имеют два распредвала, 4 клапана на цилиндр, ременной привод ГРМ, впускной коллектор с изменяемой геометрией ACIS. Гидрокомпенсаторы отсутствуют.

2JZ от 1JZ отличается большим объемом (3 л вместо 2,5). Оба варианта имеют чугунный блок цилиндров, но у 2JZ он выше на 14 мм.

К тому же у рассматриваемого двигателя, в отличие от 1JZ, диаметр цилиндра и ход поршня равны и составляют 86 мм. ГБЦ алюминиевая.

После модернизации обе линейки серии JZ оснастили системой изменения фаз газораспределения VVT-i.

Линейка 2JZ включала три версии: GE, FSE, GTE. Первая представляет собой базовый атмосферный вариант. Вторая отличается от нее наличием непосредственного впрыска. Третья модификация оснащена турбонаддувом.

На 2JZ-GTE установлены два турбокомпрессора Hitachi CT20A и интеркулер. К тому же использовали шатуны от версии GE, поршни, рассчитанные на степень сжатия 8,5, с углублениями и дополнительными масляными канавками. Подъем распредвалов равен 7,8/8,4 мм, фаза — 224/236. Форсунки — 430 cc.

  • Двигатели для внешнего рынка оснащали турбинами CT12B с деталями из нержавеющей стали вместо керамических, распредвалами с подъемом 8,25/8,4 мм и фазой 233/236, форсунками 540 cc.
  • Примечателен принцип функционирования наддува, совмещающий схемы bi- и twin-turbo: одна турбина начинает работать с 1800 об/мин, с 4000 об/мин подключается вторая.

Производительность

Наиболее мощной версией 2JZ, естественно, является турбированный вариант 2JZ-GTE. Характеристики его изначально составляли 276 л. с. мощности при 5600 об/мин и 435 Нм крутящего момента при 4000 об/мин. Это обусловлено требованиями законодательства.

Ввиду немного измененной конструкции экспортных вариантов 2JZ-GTE характеристики их были выше. Мощность составляла 321 л. с. при 5600 об/мин, крутящий момент — 441 Нм при 4800 об/мин.

При модернизации, как было упомянуто, двигатель оснастили системой изменения фаз газораспределения. Таким образом появился 2JZ-GTE VVTi. Технические характеристики его возросли по сравнению с исходным вариантом. Так, крутящий момент повысился до 451 Нм.

Применение

2JZ-GTE использовали лишь на двух моделях Toyota. Это Aristo в обоих поколениях (JZS147 и JZS161) и Supra (JZA80). На Aristo его комплектовали исключительно 4-ступенчатым автоматом. На Supra помимо него предлагали 6-ступенчатую МКПП.

Особенности эксплуатации

Ресурс двигателя составляет более 500 тыс. км. Рекомендуется заправлять его 95-м бензином и использовать масло 5W-30. Мотор вмещает 5,5 л его, расход составляет до 1000 г на 1000 км.

Рекомендованная периодичность замены — раз в 10 000 км, хотя желательно осуществлять данную процедуру в два раза чаще. Рабочая температура равна 90 °С. Срок службы ремня ГРМ — 100 тыс. км.

Регулировку клапанов шайбами производят с той же периодичностью.

Проблемы

Наиболее проблемной частью двигателя является система изменения фаз газораспределения. Многие неисправности связаны именно с VVT-i: троение и плавание оборотов (клапан), стук (муфта).

К тому же очень осторожно нужно осуществлять мойку, так как при этом легко залить свечи, в результате чего двигатель может не заводиться и троить. К тому же троение может быть вызвано неисправными катушками.

К нестабильности оборотов приводит забитая дроссельная заслонка и датчик или клапан холостого хода. Основной причиной повышенного расхода топлива является неисправный кислородный датчик, фильтры, ДМРВ.

Посторонние звуки (стук) могут быть вызваны неотрегулированными клапанами, шатунными вкладышами, подшипником натяжителя ремня навесных агрегатов. Чтобы избавиться от чрезмерного расхода масла, меняют маслосъемные колпачки и кольца. Малый срок службы имеет помпа.

Обзор неисправностей 1JZ GE

Технические характеристики автомобиля Toyota Land Cruiser Prado Тойота Ленд Крузер Прадо 2.7 AT 163 л.с. 4WD

Мотор считается надёжным, однако неисправности, так или иначе, возникают со временем. Рассмотрим самые известные, распространённые неполадки:

Проблемы с запуском. Обычно причина связана со свечами зажигания. Надо их проверить, при необходимости почистить или заменить

Важно помнить, что тойотовский мотор боится холода и частых моек; Троение, нестабильная работа на различных оборотах. Троение также из-за залитых свечей

Ещё это происходит по вине водителя, забывающего в зимнее время хорошо прогревать мотор. Что касается нестабильных оборотов, то причину надо искать в клапане VVTi, датчике ХХ, дроссельной заслонке. Двигатель вновь заработает как новенький после промывки перечисленных деталей; Увеличение расхода масла и топлива. Как правило, первая неисправность возникает из-за неисправного датчика кислорода или засорения фильтров. Жор масла появляется со временем. На старом двигателе пора менять маслосъёмные колпачки, кольца или делать раскоксовку; Повышенный шум. Он больше напоминает треск, вызывается малым ресурсом муфты. Стучать также могут неотрегулированные клапана и вкладыши шатунов. В некоторых случаях это может происходить из-за подшипника натяжного ролика.


Вискомуфта двигателя 1JZ GE часто портится. Определить её неисправность можно по следам антифриза под машиной

1JZGE non vvti — поиск по DRIVE2

Возможно, вы имели в виду 1JZ GE non vvti?

О двигателях 1 JZ. — Toyota Chaser, 2.5 л., 1997 года

На движках с VVTi

треск вызван, скорей всего, муфтой
VVTi
, их ресурс не слишком велик. Кроме того, стучать могут неотрегулированные клапана (их мало кто регулирует) и шатунные вкладыши. Шум может создавать и подшипник натяжителя ремня навесных агрегатов, в данном случае.

Переход на катушки 1JZ FSE Полезная запись 2JZ GTE NON VVTi .

И так всем здравствуйте) Столкнулся с классической проблемой системы зажигания моторов семейства NON
VVTi
— это изжившие своё — штатные катушки зажигания. На моей турбине GTX3076R — искру они давать отказались (это я про буст от 0.7 и выше…)

Помогите разобраться — Toyota Chaser, 2.

5 л., 1992 года

Ранее Дпдз 1
jzgenonvvti
Далее Провал при нажатии педали.

На 1
jz

genonvvt
-i, т.е. с трамблёром, датчик положения коленвала находится в самом трамблёре. Открой книжку по ремонту и эксплуатации Автодаты и в раздел зажигание твой путь лежит).

Свап мотора 1 JZ — GE VVTI ETCS-I электрическая часть

Блог пользователя Zoiderberg на DRIVE2. Всем привет, пишу эту запись в помощь другим сваперам, чтобы не мучиться самому и не мучить других, как это делал я в поисках всего этого материала, и потерял кучу времени пока нашел собирая все это в кучу. На драйве есть полно.

GX90 JZX90 Выводы (распиновка) ЭБУ (компа) 1G-FE 1 JZ — GE .

Доброго времени суток! предстоит свап 1
jz

ge
->
1jz

gevvti
распиновку косы с 90тика и сотого на почту

меня на старой косе есть пины M-REL и IGSW а на новой этих пинов нет куда их подключать, старый двс стоит на крауне 151 1996 год 1
jzgenonvvti
, а новый
1jzgevvti
.

Обзор неисправностей испособов их ремонта

Личный опыт Toyota C-HR

Двигатель 1GZ-FE перенял все «болячки» от 1JZ-GE. Силовая установка получилась очень надежной, но она не защищена от конструктивных недоработок.

Ниже приведены самые характерные поломки и слабые места:

  • При больших пробегах часто наблюдается жор масла, так как двигатель имеет большой объем, расход масла может достигать 2 литра на 1000 км. Решить проблему чаще всего можно простой заменой маслосъемных колпачков. Если замена маслоотражателей не принесла результата, то поможет только капитальный ремонт двигателя.
  • Стук в районе ГБЦ практически всегда вызван неправильным тепловым зазором клапанов. Регулировка помогает вылечить данную неисправность. Ремонт заключается в установке заданных производителем тепловых зазоров. Также бряканье в головках может быть вызвано износом пары трения распредвал/пастель. В таком случае требуется шлифовка распредвалов и полный ремонт ГБЦ.
  • Сильные вибрации могут быть обусловлена существенной разницей компрессии в цилиндрах, такое наблюдается при зажатых клапанах или при износе ЦПГ.
  • Во время старта с места часто наблюдаются провалы в работе двигателя. Помогает обнуление ЭБУ.
  • Некорректная работа двигателя может быть вызвана нехваткой давления топлива. Виной всему забитые топливные фильтры. В автомобили оснащенные данным мотором следует заливать только качественное топливо.
  • Клапаны VVT-I выходят из строя при больших пробегах, ремонту не подлежат, поможет только замена. Нарушение интервалов замены масла может повлиять на всю систему изменения фаз газораспределения — масляные отложения могут забить муфты и клапаны. Если это произошло, следует промыть элементы VVT-I.
  • Проблемы с холостыми оборотами вызваны загрязнением клапана рхх, вылечить неисправность поможет чистка и адаптация узла.

Регламент обслуживания 1GZ-FE

Обслуживание 12-цилиндрового монстра ничем не отличается от любого бензинового двигателя. Если производить своевременный технический ремонт и менять расходники в соответствии с мануалом, то двигатель спокойно пройдет 500 тыс. км без капремонта. Важно использовать качественные запчасти и жидкости. Одним из важнейших расходников является моторное масло

Из-за того, что двигатель оснащен системой VVT-i, он привередлив к качеству и интервалам замены смазки. Производитель рекомендует масла вязкости 0w-20, 0w-30, 5w-20, 5w-30. Подбор масла в соответствии с мануалом позволит сохранить и продлить ресурс двигателя

Одним из важнейших расходников является моторное масло. Из-за того, что двигатель оснащен системой VVT-i, он привередлив к качеству и интервалам замены смазки. Производитель рекомендует масла вязкости 0w-20, 0w-30, 5w-20, 5w-30. Подбор масла в соответствии с мануалом позволит сохранить и продлить ресурс двигателя.

Регламент обслуживания силовой установки представлен ниже:

Так как алюминиевые блок и головки чувствительны к перегревам, важно следить за системой охлаждения: помпу и термостат нужно заменить после 50 тыс.км, вместе с ними рекомендуется заменить и антифриз. Масло следует менять каждые 10 тысяч километров, если пренебречь этим правилом то муфты системы VVT-i перестанут правильно функционировать — расход топлива возрастет, а мотор станет вялым. Также в двигателе появятся лаковые отложения, которые могут вызвать залегание колец и закупоривание масляных каналов. Раз в 60000 км

рекомендуется заменить свечи зажигания, также следует проводить обслуживание свечей каждые 20 тыс.км. Следует почистить свечки и отрегулировать их зазор. Катушечная система зажигания очень чувствительна к качеству свечей. Привод ГРМ практически не требует внимания, нужно только менять цепь после каждых 100 тысяч километров. Обрыв или перескок цепи не вызовет никаких плачевных последствий, так как двигатель 1GZ-FE не гнет клапана. За приводными ремнями навесного оборудования требуется просто следить и при необходимости менять. Раз в год рекомендуется менять фильтрующие элементы, если этого не делать, то двигатель потеряет былую мощность, а также может просто перестать заводиться из-за забитого топливного фильтра. Регулировка клапанов происходит с помощью изменения шайб в толкателях, настройку зазоров следует производить каждые 30 тысяч километров.

Тюнинг

Рассматриваемый двигатель имеет очень большой потенциал для тюнинга. Поэтому это один из наиболее часто модифицируемых моторов. Высокий потенциал объясняется прежде всего большим запасом прочности 2JZ-GTE. Технические характеристики можно повысить в полтора раза без потери ресурса и без серьезного вмешательства в конструкцию.

К тому же сам двигатель нередко является элементом тюнинга: 2JZ-GTE — один из наиболее часто используемых моторов для свапа.

Линейка двигателей Toyota JZGE — это серия бензиновых автомобильных рядных шестицилиндровых двигателей, которая пришла на замену линейке M. Все двигатели серии имеют газораспределительный механизм DOHC с 4 клапанами на цилиндр, объём двигателей: 2.5 и 3 литра.

Двигатели рассчитаны на продольное размещение для использования с заднеприводной или полноприводной трансмиссией.Выпускались с 1990-2007г. Преемником стала линейка V6 двигателей GR. 2.5 литровый 1JZ-GE являлся первым двигателем линейки JZ. Этот двигатель комплектовался 4 или 5-ступенчатой автоматической коробкой передач. Первое поколение (до 1996 г. ) имело классическое «трамблёрное» зажигание, второе — «катушечное» (одна катушка на две свечи зажигания). Кроме того, второе поколение было оснащено системой изменения фаз газораспределения VVT-i, что позволило сгладить кривую крутящего момента и увеличить мощность на 14 л. с. Как и остальные двигатели серии, механизм ГРМ приводится ремнём, двигатель также имеет только один приводной ремень для навесного оборудования. При обрыве ремня газораспределения не происходит разрушения двигателя. Двигатель устанавливался на автомобили:Toyota Chaser, Cresta, Mark II, Progres, Crown, Crown Estate, Blit.

Технические характеристики 1JZ-GE, 1-е и(2-е) поколение: Тип: Бензиновый, впрыск Объём:2 491 см3 Максимальная мощность:180 (200) л.с., при 6000 (6000) об/мин Максимальный крутящий момент:235 (255) Н м, при 4800 (4000) об/мин Цилиндров: 6. Клапанов:24 . Диаметр поршня 86 мм, ход поршня — 71.5 мм. Степень сжатия — 10 (10.5).

Варианты тюнинга 1GZ-FE

Данный мотор имеет огромный потенциал для тюнинга. Именно поэтому его используют энтузиасты в своих автомобилях. Силовая установка способна выдавать более 1000 лошадиных сил при грамотной форсировке.

Атмо-тюнинг подразумевает замену распредвалов на более «злые», установку спортивной прямой выхлопной системы. Доработку впускного коллектора, также его можно заменить на кастомный. Модернизации поддаются головки блока цилиндров — можно сделать портинг каналов, установить увеличенные клапана, заменить клапанные пружины на более жесткие, а также произвести фрезеровку плоскости головок блока цилиндров для увеличения степени сжатия. После форсировки требуется произвести настройку ЭБУ под свежесобранную конфигурацию. Все вышеперечисленные доработки позволят добавить двигателю около 100 лошадиных сил. При грамотном подборе компонентов и правильной настройке, двигатель не потеряет в ресурсе.


1GZ FE на дросселях. На базе данной силовой установки можно собрать очень «злой» атмо-мотор

Установка нагнетателя на 1GZ-FE — излюбленный способ поднятия мощности силовой установки. Готовых турбокитов, к сожалению, нет. Но можно с легкостью подобрать турбину и установить ее. Отличным решением является установка двух турбин GT2540 от HKS. Также потребуется снизить степень сжатия — путем установки доработанных поршней. Установка турбонаддува дело непростое, оно также требует модернизации топливной системы — нужно установить более производительные форсунки и топливный насос. Выхлопная систем должна быть изменена

Еще важно грамотно установить интеркулер и правильно настроить блуофф. Электронный блок управления двигателем придется заменить на спортивный, иначе вся система не будет работать адекватно

Такая форсировка позволит получить до 1000 лошадиных сил на гражданском топливе, а если использовать спортивный бензин, то можно преодолеть отметку в 1500 л.с.


1GZ FЕ Twin Turbo оснащен двумя отдельными турбинами — для каждого ряда цилиндров

История появления 1GZ-FE

Японский седан Toyota Century еще в далеком 1967 году позиционирован на представительский класс. По настоящее время является правительственным автомобилем. Начиная с 1997 года на него начали устанавливать специально разработанный двигатель 1GZ-FE, который используется и поныне.


Двигатель 1GZ-FE

Он представляет собой пятилитровый агрегат конфигурации V12. От своих V-образных собратьев отличается тем, что каждый его блок цилиндров имеет свой ЭБУ (электронный блок управления). Благодаря такой конструкции автомобиль остается способным к движению на одном блоке при выходе из строя второго.

Несмотря на свои внушительные размеры, особой мощностью этот мотор не обладал. Все 12 цилиндров выдавали до 310 л.с. (принятая законом норма – 280). Но по имеющимся данным в результате тюнингования двигатель способен повысить ее до 950.

Основная «изюминка» этого агрегата заключается в его крутящем моменте. Своего почти максимального значения он достигает, можно сказать, на оборотах холостого хода (1200 об/мин). Это означает, что двигатель отдает всю свою мощность почти мгновенно.

В 2003-2005 годах производились попытки перевода агрегата с бензина на газ. В результате заметного снижения мощности (до 250 л.с.) они были прекращены.

Двигатель несколько усовершенствован в 2010 году. Это было вызвано жесткими требованиями стандартов экономии топлива при соблюдении экологических норм. Результатом явилось снижение крутящего момента до 460 Нм/об.мин.

Установка двигателя на другие модели автомобилей официально не осуществлялась. Тем не менее попытки свапа были, но это уже деятельность любителей. Пришло время, и этот агрегат начал приковывать внимание российских автолюбителей. На множестве сайтов интернет-магазинов можно встретить объявления о продаже не только самого двигателя, но и запчастей к нему.

Регламент обслуживания 1JZ GE

Капитальный ремонт в двигателе 1JZ GE возникает не раньше 350 тысяч пробега, но при условии грамотного и своевременного обслуживания. Ниже приводится примерная схема, регламент обслуживания:

Через каждые 10 тыс. км пути надо менять масло. На автомобилях, эксплуатирующихся чересчур активно, замену масла в двигателе надо сокращать в два раза. Объем смазки составляет 4,5 литра. При частичной замене, когда лубрикант выводится из системы не полностью, достаточно залить 4,2 литра. Вот какое масло надо заливать в картер — составы, имеющие допуск SG/SJ. Параметры вязкости по SAE: 5W-30/10W-30; Каждые 50 тыс. км пробега по мануалу осуществлять проверку зазоров клапанов; По истечении 40-тысячного пробега производитель рекомендует менять воздушный/топливный фильтры, антифриз. На переднеприводных авто объём хладагента составляет 7 литров, на полноприводных — 7,6 литра; В промежутке 20-100 тыс. км пробега менять свечи зажигания. Устанавливаются на данный мотор такие модели: NGK BKR5EP11 и Denso PK16R11; Каждые 100 тыс. км пути заменять ремень ГРМ. Это паспортная рекомендация, а на самом деле, сроки замены надо сократить до 60-70 тыс. км

Важно регулярно, часто, проводить осмотр ремня. На внутренних/внешних его частях не должно быть отслоений от корда, оголений и других повреждений

Важно проверять также натяжной ролик: при нажатии на ремень с усилием 98 Н, натяжитель должен двигаться вниз, а ремень не должен соскальзывать со шкива.


Масло в двигатель 1JZ GE заливается строго по рекомендациям производителя. В таблице приведены параметры вязкости и количество заливаемой смазки

Тюнинг двигателя Toyota 1JZ-FSEGEGTE

Turbo/Twin Turbo 1JZ

В тюнинге джейзетов существует единственно верный путь увеличения мощности, естественно, это наддув. Пытаться переделать 1JZ-GE в 1JZ-GTE смысла нет, при одинаковом коленвале, блок GTE отличается маслоканалами и маслофорсунками, кроме того, городить такой колхоз гораздо более затратное мероприятие, нежели просто купить и установить контрактный двигатель Тойота 1JZ-GTE, их стоимость не так уж и велика. Если вы человек жутко упертый, тогда можно заморочиться с валами с фазой 264 … 272, делать портинг ГБЦ, холодный впуск, дроссельную заслонку от 1JZ-GTE, ставить прямоток на 2.5″ трубе… в конце концов, все равно придете к свапу twin turbo-вого 1JZ-GTE. Полноценно переделать 1JZ в 2JZ не выйдет, высота блока 2JZ отличается на 14 мм и придется ставить короткие шатуны, в результате имеем повышенные нагрузки на шатуны, стенки цилиндров,склонность к масложору и прочие радости, для мощного мотора это неприемлимо.

В общем имеем 1JZ-GTE, для городского тюнинга хватит обычного бустапа, поэтому ставим насос Walbro 255 lph, выбрасываем катализатор и строим выхлоп на 3″ трубе, полный выхлоп, без заужений, холодный забор воздуха, это позволит на штатном ЭБУ поднять давление с 0,7 бар до 0,9. Далее покупаем бустап мозг Blitz (либо другой), бустконтроллер, блоуофф, интеркулер и дуем 1.2 бара. Такой простой чип-выхлоп-насос, позволит поднять мощность на 100 л.с., после чего заканчиваются стандартные форсунки и турбины.Если мотор 1JZ-GTE для вас по-прежнему не едет, тогда смотрим дальше…

Дальше нужно заказывать турбокит на базе турбины Garrett GTX3076R, толстый 3-х рядный радиатор, масляный радиатор, забор холодного воздуха, заслонка 80 мм, насос Walbro 400 lph, армированные топливные шланги, форсунки производительностью 800 сс, валы фаза 264, выхлоп на 3.5″ трубе, настройка на APEXI PowerFC или AEM Engine Management Systems. Подобные конфигурации обеспечивают до 550-600 л.с., АКПП на 1JZ, при такой мощности, обязательно потребует усиления. Если и этого мало, тогда ищите киты на базе Garrett GTX3582R, в мотор ковку на усиленных шатунах Carrillo, форсы 1000 сс и дуйте до 700-750 л.с. До 1000 л.с. на 1JZ можно дойти с помощью Garrett GT4202, но этим занимаются единицы… Для еще большего увеличения мощности практикуется перенос готовой головы, со всем сопутствующим, на блок 2JZ, тем самым получая больший рабочий объем, отсутствие лишней возни, и существенно возросшую мощность, в народе такой мотор называют 1.5JZ.

РЕЙТИНГ ДВИГАТЕЛЯ: 5-

Варианты тюнинга 1JZ GE

Джейзет, как и говорилось выше, имеет нераскрытый потенциал. Лучший способ увеличения его мощности — использование наддува. Путём переделки 1JZ GE в турбо-версию задача не решится, так как блоки у них отличаются размерами масляных каналов и форсунок. Да и гораздо дороже это, чем просто покупка модифицированного контрактного аналога 1JZ GTE.

Бустап — именно то, что нужно для эффективного тюнинга атмосферника. Устанавливается насос Валбро 255, убирается катализатор, выхлопная система переделывается под 3-диаметровые трубки. Это будет полный выхлоп, без каких-либо заужений. Воздух забирается холодным, что позволяет повысить давление ЭБУ до 0,9 бар. Далее устанавливается бустап мозг Блитз или его аналог, контроллёр, Blow-Off и интеркулер. Мощность двигателя в этом случае повышается на 100 л. с.


Топливный насос Walbro 255 подходит к более производительным форсункам, качает больше горючего и полностью отвечает требованиям тюнинга

Если хочется повысить мощность до 500 л. с., потребуется заказывать NULL-систему на базе Гарретт, модернизировать радиаторы. Обязательно использовать усиленные шланги горючего, высокопроизводительный инжектор и глушитель уже на 3,5-дюймовой трубе. Настраивается всё на APEXI или AEM.

Технические характеристики и обзор

, сервисные данные

Toyota 2JZ-GTE представляет собой рядный шестицилиндровый четырехтактный четырехтактный бензиновый двигатель с воздушным охлаждением и двойным турбонаддувом объемом 3,0 л (2997 куб. См, 182,89 куб. Дюймов) от Toyota JZ. -семья. Двигатель производился Toyota Motor Corporation на заводе Tahara (Тахара, Аичи, Япония) с 1991 по 2005 год.

Двигатель Toyota 2JZ-GTE имеет чугунный блок, алюминиевую головку блока цилиндров с двумя верхними распределительными валами с ременным приводом. (DOHC) и четыре клапана на цилиндр (всего 24).2JZ-GTE с 1997 года оснащен многопортовой системой последовательного впрыска топлива, VVT-i (интеллектуальная система изменения фаз газораспределения) и двойным турбонаддувом с промежуточным охладителем. Диаметр цилиндра и ход поршня составляют 86,0 мм (3,39 дюйма) и 86,0 мм (3,39 дюйма) соответственно. Степень сжатия составляет 8,5: 1.

Блок цилиндров, коленчатый вал и шатуны у 2JZ-GE и 2JZ-GTE в основном одинаковы, но у 2JZ-GTE верхняя часть поршня утоплена для более низкой степени сжатия. 2JZ-GTE имеет масляные форсунки для охлаждения поршней и другую головку с измененными впускными и выпускными портами, кулачками и клапанами.

Было доступно два поколения этого двигателя:

  • В первого поколения Toyota 2JZ-GTE использовались последовательные сдвоенные турбокомпрессоры CT20, боковой охладитель воздух-воздух и инжектор мощностью 440 куб. см / мин. Эта версия производилась с 1991 по 1996 год. Первое поколение двигателя 2JZ-GTE выдавало 280 л.с. (206 кВт; 276 л.с.) при 5600 об / мин максимальной мощности и 432 Нм (44,0 кг · м; 318,8 фунт-фут) при 3600 об / мин. максимальный крутящий момент об / мин.

    Для экспортных рынков Северной Америки и Европы этот двигатель был оснащен другими турбокомпрессорами CT12B, измененными распределительными валами и более крупными форсунками (550 куб.см / мин).В результате этот двигатель выдавал 325 л.с. (239 кВт; 320,5 л.с.) максимальной выходной мощности и 441 Нм (45,0 кг · м; 325,5 фунт-футов) максимального крутящего момента.

  • второго поколения использовала систему VVT-i на впускном распредвале и производилась с 1997 года. Выходная мощность осталась прежней, но пиковый крутящий момент был увеличен до 451 Нм (46,0 кг · м; 332,8 фут · фунт).

Код двигателя выглядит следующим образом:

  • 2 - Двигатель 2-го поколения
  • JZ - Семейство двигателей
  • G - Рабочие характеристики широкоугольный DOHC
  • T - Turobchagered
  • E - Многоточечный впрыск топлива

Общая информация

Технические характеристики двигателя
Код двигателя 2JZ-GTE
Компоновка Четырехтактный, рядный 6 (Straight-6)
Тип топлива Бензин
Производство 1991-2005
Рабочий объем 3. 0 л, 2997 см 3 (182,89 куб. Дюймов)
Топливная система Многоточечная система впрыска топлива
Сумматор мощности Для рынка Японии: Двойные турбокомпрессоры CT20 с промежуточным охладителем
Для Америки и Европы marcet: Двойные турбокомпрессоры CT12B с промежуточным охладителем
Макс. мощность JDM: 280 л.с. (206 кВт; 276 л.с.) при 5600 об / мин
Северная Америка и Европа: 325 л.с. (239 кВт; 320.5 л.с.) при 5600 об / мин
Макс. крутящий момент 2JZ-GE:
JDM: 432 Нм (44,0 кг · м; 318,8 фут · фунт) при 3600 об / мин
Северная Америка и Европа: 441 Н · м (45,0 кг · м; 325,5 фут · фунт) при 3600 об / мин
2JZ-GE VVTi:
451 Нм (46,0 кг · м; 332,8 фут · фунт) при 3600 об / мин
Порядок зажигания 1-5-3-6-2-4
Размеры (Д x В x Ш): -
Масса 230 кг (507 фунтов)

Блок цилиндров

Двигатель Toyota 2JZ-GTE имеет чугунный блок цилиндров, диаметр цилиндра 86. 0 мм (3,39 дюйма) и ход 86,0 мм (3,39 дюйма). Степень сжатия составляет 8,5: 1.

Блок цилиндров представляет собой моноблочную, специально отлитую конструкцию, в которой используется система из семи подшипников. Коленчатый вал имеет семь шеек и двенадцать противовесов; как пальцы, так и цапфы закалены индукционным способом. Поршни изготовлены из специального алюминиевого литья. Каждый поршень оснащен двумя компрессионными кольцами и одним масляным кольцом. Поверхность верхнего компрессионного кольца хромирована. У 2JZ-GTE верхняя часть поршня утоплена, чем у 2JZ-GE, что дает более низкую степень сжатия.

Блок цилиндров
Блок цилиндров из сплава Чугун
Степень сжатия: 1990-1997 (без VVTi): 10,0: 1
После 1995 года (с VVTi): 10,5: 1
Диаметр цилиндра: 86,0 мм (3,39 дюйма)
Ход поршня: 86,0 мм (3,39 дюйм)
Количество поршневых колец (компрессионных / масляных): 2/1
Количество коренных подшипников: 7
Внутренний диаметр цилиндра (стандартный): 86. 000-86,013 мм (3,3858-3,3863 дюйма)
Диаметр юбки поршня (стандартный): 85,935-85,945 мм (3,3832-3,3836 дюйма)
Наружный диаметр поршневого пальца: 21,997-22,006 мм (0,8660 -0,8664 дюйма)
Боковой зазор поршневого кольца: Верхний зазор 0,011-0,070 мм (0,0004-0,0027 дюйма)
Второй 0,030-0,070 мм (0,0012-0,0028 дюйма)
Поршень кольцевой торцевой зазор: Верхний 0.30-0,40 мм (0,0118-0,0157 дюйма)
Второй 0,35-0,45 мм (0,0137-0,0177 дюйма)
Масло 0,13-0,38 мм (0,0051-0,0150 дюйма)
Коленчатый вал главный диаметр шейки: 62,000 мм (2,4410 дюйма)
Диаметр шатуна: 52,000 мм (2,0472 дюйма)
Межосевое расстояние коленчатого вала: 35,75 мм (1,4074 дюйма)

Момент затяжки болтов крышки коренного подшипника:

  • Шаг 1: 44 Нм; 4. 5 кг · м; 32,5 фунт-футов
  • Шаг 2: Поверните все болты на 90 °

Характеристики крутящего момента болтов крышки шатунов:

  • Шаг 1: 29 Нм (3,0 кг · м; 21,4 фунт-футов)
  • Шаг 2: Поверните все болты на 90 °

Характеристики крутящего момента болта маховика:

  • Шаг 1: 49 Нм (5 кг · м; 36,16 фут · фунт)
  • Шаг 2: Поворот все болты 90 °

Болты крепления ведущей пластины: 83 Нм (8.5 кг · м; 61,3 фунт-фут)

Головка блока цилиндров

Головка блока цилиндров изготовлена ​​из легкого прочного алюминиевого сплава с хорошей эффективностью охлаждения. Распредвалы изготовлены из специальной литой стали и приводятся в движение зубчатым ремнем. Двигатель 2JZ-GTE оборудован четырьмя клапанами на цилиндр: двумя впускными и двумя выпускными.

Клапаны изготовлены из жаропрочной стали и имеют угол наклона клапана 45 °. Двигатель 2JZ-GTE 1-го поколения для JDM имеет продолжительность всасывания 224 °, продолжительность выхлопа 236 °, подъем впускных клапанов 7.8 мм (0,31 дюйма), а высота подъема выпускного клапана составляет 8,4 мм (0,33 дюйма). Для рынков Северной Америки и Европы продолжительность впуска составляет 233 °, а продолжительность выпуска - 236 °, подъем впускного клапана составляет 8,25 мм (0,32 дюйма), а подъем выпускного клапана составляет 8,4 мм (0,33 дюйма).

Двигатели Toyota JZ не оснащены гидравлическими подъемниками, поэтому для регулировки зазора клапанов используются специальные прокладки клапанов.

Головка блока цилиндров
Сплав головки блока цилиндров: Алюминий
Расположение клапанов: DOHC, ременной привод
Клапаны: 24 (4 клапана на цилиндр)
Подъем клапана: ВПУСКНОЙ 8. 26 мм (0,3252 дюйма)
ВЫХЛОПНАЯ 8,41 мм (0,3311 дюйма)
Диаметр головки клапана: ВПУСКНОЙ 33,6 мм (1,3188 дюйма)
ВЫПУСКНОЙ КАНАЛ 29,0 мм (1,1417 дюйма) )
Длина клапана: ВПУСКНОЙ 98,29-98,79 (3,8697-3,8894 дюйма)
ВЫПУСКНОЙ 98,84-99,34 мм (3,8913-3,9110 дюйма)
Диаметр штока клапана: ВПУСКНОЙ 5.970-5,985 мм (0,2350-0,2356 дюйма)
ВЫХЛОПНАЯ 5,965-5,980 мм (0,2348-0,2354 дюйма)
Свободная длина пружины клапана: 41,74 мм (1,6433 дюйма) или 41,70 мм (1,6417 дюйма)
С VVTi: 43,71 мм (1,7208 дюйма) или 44,10 мм (1,7362 дюйма)
Высота кулачка распредвала: ВПУСК 44,060-44,160 мм (1,7346- 1,7385 дюйма)
ВЫХЛОПНАЯ 44,770-44,870 мм (1,7626-1,7665 дюйма)

Характеристики крутящего момента ГБЦ:

  • Шаг 1: 35 Нм; 3. 6 кг · м; 25,83 фунт-фут
  • Шаг 2: Поверните все болты на 90 °
  • Шаг 2: Поверните все болты еще на 90 °

Данные по техническому обслуживанию

Клапанный зазор
Впускной клапан 0,15-0,25 мм (0,006-0,010 дюйма)
Выпускной клапан 0,25-0,35 мм (0,010-0,014 дюйма)
Давление сжатия
Стандарт 12.5 кг / см 2 /250 об / мин
Минимум 10,0 кг / см 2 /250 об / мин
Предел перепада сжатия между цилиндрами 1,0 кг / см 2 /250 об / мин
Масляная система
Расход масла, л / 1000 км (кварт на милю) до 0,5 (1 кварт на 1200 миль)
Рекомендуемое моторное масло 5W-30
5W-40
10W-30
Тип масла API SG или SJ
Объем моторного масла (заправочный объем) Без масляного фильтра: 5. 3 л
С масляным фильтром: 5,6 л
Интервал замены масла, км (миль) 10000 (6000)
Система зажигания
Свеча зажигания Для внутреннего рынка Японии:
1991-1993
DENSO: PK20R8; NGK: BKR6EP8

1993–1997
DENSO: PK20R11; NGK: BKR6EP11

1996-2000 (VVTi)
DENSO: PK20TR11; NGK: BKR6EKPB11

Для других рынков:
DENSO: PK16R11; NGK: BKR5EP11

Зазор свечи зажигания Для ПК20Р8, БКР6ЭП8: 0.7-0,8 мм (0,027-0,031 дюйма)
Для других: 1,0-1,1 мм (0,039-0,043 дюйма)

Данные регулировки зазора клапана

Рассчитайте толщину нового толкателя регулирующего клапана, чтобы зазор клапана находился в пределах заданных значений.

R = Толщина снятого толкателя клапана
N = Толщина нового толкателя клапана
M = Измеренный зазор клапана

Впуск:
N = R + [M - 0,20 мм (0,008 дюйма)]
Выпускной:
N = R + [M - 0,30 мм (0.012 дюймов]

Доступны 17 подъемников клапанов в диапазоне от 2,50 мм (0,0984 дюйма) до 3,30 мм (0,1181 дюйма) с шагом 0,05 мм (0,0020 дюйма).

Пример (впускной клапан):
R = 2,90 мм
M = 0,40 мм
N = 2,90 + (0,40 - 0,20) = 3,10 мм, поэтому нам нужна регулировочная шайба клапана толщиной 3,10 мм (0,1220 дюйма).

Применение в автомобилях

Модель Год выпуска
Toyota Supra RZ / Turbo (JZA80) -
Toyota Aristo 3.0 В (JZS147), JDM -
Toyota Aristo V300 (JZS161), JDM -
ВНИМАНИЕ! Уважаемые посетители, этот сайт не является торговой площадкой, официальным дилером или поставщиком запчастей, поэтому у нас нет прайс-листов или каталогов запчастей. Мы информационный портал и предоставляем технические характеристики бензиновых и дизельных двигателей.

Мы стараемся использовать проверенные источники и официальную документацию, однако могут возникнуть расхождения между источниками или ошибки при вводе информации.Мы не консультируем по техническим вопросам, связанным с эксплуатацией или ремонтом двигателей. Мы не рекомендуем использовать предоставленную информацию для ремонта двигателей или заказа запчастей, используйте только официальные сервисные руководства и каталоги запчастей.

Все, что вам нужно знать о двигателе Toyota 2JZ-GTE

История Supra

компании Toyota восходит к концу 1970-х годов, когда заводская табличка превратилась в умеренно громоздкую версию купе Celica второго поколения компании.Celica Supras строились с более длинной колесной базой, были шире и имели более мощные шестицилиндровые двигатели. Но они все еще были Селиками.

В 1986 году Supra исключила Celica из своего названия, а с появлением в конце 1992 года модели четвертого поколения теперь имела примерно столько же связей со спортивным компактным двигателем начального уровня, сколько и с банально маленьким брендом. Пасео. Все это было в основном из-за заводской силовой установки 2JZ-GTE с турбонаддувом MkIV Supra - рядного шестицилиндрового двигателя, настолько готового к отрезвляющей мощности, что даже 28 лет спустя всевозможные профессиональные команды по автоспорту все еще ищут ранний 90-е 3.0L так же, как и десятилетия назад. И не зря. Немногие серийные двигатели до или после этого были способны развивать такую ​​диковинную мощность, на которую способен 2JZ-GTE с таким небольшим количеством модификаций.

  • Здесь, в США, 2JZ-GTE, который представлял собой чистую конструкцию, полностью независимую от предшествующей модели Supra 7M-GTE, был доступен только в моделях Supra Turbo 1993–1998 годов.
  • В Японии 2JZ-GTE был представлен в 1991 году под капотом Toyota Aristo и выжил в некоторых японских Supra до тех пор, пока не стал занавесом для автомобиля в 2002 году.
  • 2JZ-GTE - безнаддувный и более простой для поиска старший брат, 2JZ-GE, основан на том же коротком блоке и почти идентичном вращающемся узле, но с более высокой степенью сжатия, но, что касается Toyota, подходит только для около 230 л. с. Тебя это не волнует. Держитесь от них подальше, не заглядывая под капоты Supra четвертого поколения без турбонаддува, а также Lexus IS300, GS300 и SC300.

Иностранные производные от 2JZ-GTE включают 1JZ-GTE - с пониженным ходом хода, 2.5-литровая версия знакомого длинного чугунного блока, более поздние версии которого отличались изменяемым фазированием впускных кулачков и одним турбонаддувом. Даже 2JZ-GTE был обновлен для японского рынка в 1997 году, когда двигатель получил ту же обработку VVT-i, что и 1JZ-GTE с обновленными турбинами. Но вы не живете в Японии, и, скорее всего, двигатель, который вам нужен, - это североамериканский 3,0-литровый двигатель, который дает больше мощности и заставляет вас хотеть суперкар японского производства, так как до того, как вы были достаточно взрослыми, чтобы дотянуться до педалей на Хаффи.Но вам следует; Двигатели JDM проще найти, они дешевле и столь же эффективны, несмотря на некоторые их недостатки, такие как меньшие топливные форсунки и кулачки.

При разработке платформы 3,0 л 2JZ Toyota взяла пример с серии двигателей Nissan RB, владеющей автодромом. Как и RB26DETT, линейная конфигурация 2JZ поддается естественно сбалансированному дизайну. В отличие от двигателей V-типа, половина вращающегося узла блока не разбрасывается в противоположных направлениях друг от друга.Посмотрите, как крутятся поршни и шатуны 2JZ, и вы заметите, что его передние три цилиндра действуют противоположно его задним. Равномерное распределение веса означает, что типичного полярного раскачивания, которое вы найдете, например, в V-6, нет. Однако все, что вас волнует, это то, что дизайн означает, что вы можете вращать его выше, дольше, безопаснее и плавнее, чем что-либо еще.

2JZ All the Things
10 самых крутых замен двигателей 2JZ в истории Super Street
1,000HP 2JZ Build

Может показаться, что удвоение уровня мощности не похоже на то, на что способен простой двигатель, но это своего рода то, что делает все это возможным. Ищете двигатель мощностью 700 или более лошадиных сил без взлома нижней части? Сделайте его из более прочного чугуна, а не из алюминия, сделайте его прочным корпусом для предотвращения движения цилиндра, вставьте кованый шатун и уменьшите степень сжатия с помощью тарельчатых поршней, как это сделала Toyota. Набор из семи основных крышек предотвращает смещение кривошипа, а масляные брызги под поршнем охлаждают вращающийся узел и поддерживают его смазку при высоких оборотах. Сотрудники Toyota также тщательно продумали геометрию двигателя, интегрировав неуловимую квадратную форму, в которой диаметр отверстия и длина хода совпадают.

«Помимо темпераментного кронштейна, который фиксирует натяжитель на месте, уплотнения масляного насоса, известного тем, что он сам себя выталкивает, и шкива кривошипа, который любит разваливаться на части, отказы случаются нечасто», - говорит эксперт Supra из Южной Калифорнии Ян Сай-Нгарм из FSR Motorsport Creations.

  • мощностью 2000 л. с.
  • Плотно упакованная линейная конфигурация
  • Клапан без помех
  • Блок пуленепробиваемый чугунный
  • Коленвал кованый
  • Массивные главные журналы
  • Масляные сквиртеры под поршневые
  • Квадратное отверстие и ход
  • Ремень ГРМ, масляный насос и система охлаждения мощностью более 1000 л.с.
  • Кронштейн натяжителя ремня газораспределительного механизма склонный к отказам
  • Сальник масляного насоса может выйти из строя
  • Шкив коленчатого вала может разойтись
  • Плохая ГБЦ
  • Неисправная последовательная турбо-система

Более чем удвоить выходную мощность 2JZ-GTE, по словам парней из FSR, несложно, но сначала должен произойти отказ от системы последовательного турбонаддува для более крупного одиночного компрессора.Во-первых, обратите внимание на турбонагнетатель в диапазоне от 64 до 80 мм, сопровождаемый внешним вестгейтом с более высокой пропускной способностью, и откажитесь от бокового интеркулера для установки на передней панели с большей площадью поверхности. GReddy и некоторые другие предлагают комплекты обновлений, которые включают в себя все, что вам нужно для этого. Вам также понадобится топливный насос с более высокой пропускной способностью, трубопроводы подачи большего диаметра, топливные форсунки объемом 1000 куб. См и какой-то настраиваемый блок управления двигателем, например, AEM Infinity. Распредвалы вторичного рынка, такие как от Брайана Кроуэра, значительно упростят достижение этой отметки в 750 л.с., и это единственное, чего вам нужно будет коснуться под крышкой клапана с этой стороны более жестких пружин клапана, чтобы избежать потенциального смещения клапана.

БОЛЬШЕ МОЩНОСТИ, ЧЕМ ВЫ ЗНАЕТЕ, ЧТО ДЕЛАТЬ С

2JZ-GTE уже зарекомендовал себя, чтобы выдать более 2000 л.с. Однако вам понадобится больше, чем 64-миллиметровый турбонаддув, чтобы приблизиться, но это менее сложно, чем вы думаете. Начните с чего-нибудь в диапазоне 72 мм и планируйте расширить нижнюю часть коваными поршнями и шатунами, а также основными крышками заготовок. Шпильки с головкой большего диаметра не позволят головке оторваться от блока. Здесь также должны быть рассмотрены еще большие кулачки и отверстие головки, и если вы не хотите, чтобы топливо закончилось, обратите внимание на инжекторы объемом 2000 куб. топливных насосов, в зависимости от того, насколько нелепо и далеки от той родословной Селики, которую вы хотите получить.

ГОСПОДА И ИХ СОГЛАШЕНИЯ

2JZ-GTE дает, казалось бы, консервативные 320 л.с. и 315 фунт-фут крутящего момента для моделей, предназначенных для Северной Америки, и есть причина, по которой все кажется таким робким. С 1989 года японские автопроизводители избегают дорогостоящих войн за мощность, ограничивая выпуск серийных автомобилей у себя на родине до 276 л.с. По крайней мере, на бумаге. Это джентльменское соглашение с тех пор было нарушено, но когда-то согласованные, но часто не соблюдаемые условия означали, что такие двигатели, как 2JZ-GTE от Toyota, сошли с конвейера с большим количеством неразжатого сока. В то время соглашение имело большой смысл для страны с максимальным ограничением скорости 62 миль в час, но с тех пор оказалось нереалистичным для американских покупателей автомобилей, которые ожидают, что мамин минивэн будет иметь больше мощности, чем суперкар середины 90-х. Все это означает для вас, что превратить 2JZ-GTE в 400 л.с. с помощью нескольких болтов, с которыми может справиться любой тупица, проще, чем вы думаете.

Toyota 2JZ-GTE получает все 320 л.с. от последовательно спаренной группы турбин Hitachi, совместно разработанных Toyota, которые не сильно отличаются от турбонагнетателя T3, который вы когда-то использовали на своем Civic.В отличие от параллельных твин-турбо установок, где две турбины одинакового размера нагнетают одинаковое количество воздуха одновременно, последовательные схемы позволяют одной турбине делать свою работу первой, а другой присоединяться к более высоким оборотам двигателя. Часто турбина меньшего размера предшествует более крупной, но у 2JZ-GTE турбины одинакового размера располагаются на обоих концах. Supra была одним из первых автомобилей, доказавших, что последовательный турбонаддув не обязательно должен быть громоздким и ненадежным. Вот уже на 1800 об / мин первый турбо работает. Нажмите на дроссельную заслонку, позвольте ЭБУ, вестгейту и паре байпасных клапанов сделать свою работу, и на 4000 об / мин две турбины крутятся на полную мощность.

ДЕТАЛИ ДЛЯ УЛУЧШЕНИЯ МОЩНОСТИ 2JZ-GTE

Фото 29/29 | Все, что вам нужно знать о двигателе Toyota 2JZ-GTE

Смотреть фото галерею (29) Фото

Кулачки Брайана Кроуэра: Распределители вторичного рынка, такие как кулачки Брайана Кроуэра, являются одним из лучших способов сдвинуть диапазон мощности 2JZ-GTE в более эффективный диапазон, сделав двигатель намного более эффективным. Компания предлагает три ступени кулачков, которые подходят для всех, от обычных водителей до полноценных дрэг-каров.

Фото 29/29 | Все, что вам нужно знать о двигателе Toyota 2JZ-GTE

Смотреть фото галерею (29) Фото

Программируемый ЭБУ AEM Infinity: Чугунный блок Supra прочен, но без правильной настройки он разнесется вдребезги, как и любой другой двигатель. ЭБУ Infinity от AEM подключается прямо к двигателю и шасси Supra и позволяет полностью контролировать все, что происходит с двигателем, и многое другое.

Смотреть фото галерею (29) Фото

GReddy Turbo Upgrade: Заводские турбины 2JZ-GTE не дадут вам большего. Оказывается, если вы хотите стать серьезным, необходимо провести капитальный ремонт одинарного турбонаддува, как что-то от GReddy. Комплекты для переоборудования GReddy с одинарным турбонаддувом включают в себя все важные детали, такие как выпускной коллектор одинаковой длины, внешний перепускной клапан и сам турбо, с достаточно серьезными опциями, чтобы допускать девятисекундные временные задержки.

Фото 29/29 | Все, что вам нужно знать о двигателе Toyota 2JZ-GTE

Смотреть фото галерею (29) Фото

2JZ-GTE основан на 3,0-литровом рядном шестицилиндровом чугунном короткоблоке с алюминиевой головкой. С завода североамериканские версии выдают мощность 320 л.с., но оставляют много места для маневра.

Фото 29/29 | Все, что вам нужно знать о двигателе Toyota 2JZ-GTE

Смотреть фото галерею (29) Фото

Toyota 2JZ-GTE выпускается в нескольких различных вариантах и ​​может производиться на нескольких шасси, наиболее очевидным из которых является Supra Turbo 1993–1998 годов.

Фото 29/29 | Все, что вам нужно знать о двигателе Toyota 2JZ-GTE

Смотреть фото галерею (29) Фото

Чугунный блок

Toyota невероятно прост, но в нем есть ключевые усовершенствования, которые помогают продлить срок службы двигателя при наддуве, например, заводской масляный радиатор, который располагается между масляным фильтром и блоком.

Фото 29/29 | Все, что вам нужно знать о двигателе Toyota 2JZ-GTE

Смотреть фото галерею (29) Фото

Рядные двигатели

, такие как 2JZ-GTE, обычно работают более плавно и с меньшей вибрацией, чем двигатели V-типа с вращающимися узлами, которые перекатываются своим весом туда-сюда между двумя разными группами.

Фото 29/29 | Все, что вам нужно знать о двигателе Toyota 2JZ-GTE

Смотреть фото галерею (29) Фото

Значительный прирост мощности возможен в основном из-за чугунного блока 2JZ-GTE, который требует небольшой работы. Конечно, алюминий легче, но немногие материалы могут сравниться с прочностью чугуна.

Фото 29/29 | Все, что вам нужно знать о двигателе Toyota 2JZ-GTE

Смотреть фото галерею (29) Фото

Toyota также внедрила прочную платформу, которая исключает смещение цилиндров, которое является обычным для конструкций с открытой платформой - еще одна причина, по которой здесь возможен значительный прирост мощности.

Фото 29/29 | Все, что вам нужно знать о двигателе Toyota 2JZ-GTE

Смотреть фото галерею (29) Фото

Семь основных колпачков фиксируют кованый шатун на месте. Для приложений с высокой мощностью требуются такие основные заглушки из вторичной заготовки, но если геометрия двигателя не изменится, заводской шатун менять не нужно.

Фото 29/29 | Все, что вам нужно знать о двигателе Toyota 2JZ-GTE

Смотреть фото галерею (29) Фото

Рядный шестицилиндровый двигатель

Toyota изначально отличался последовательным турбонаддувом, при котором пара турбин работает вместе, чтобы обеспечить впечатляющую пиковую мощность с минимально возможной задержкой на низких частотах.Подобные установки с двойным турбонаддувом сохраняют наследие Supra, но отказываются от зачастую ненадежной последовательной конфигурации в пользу параллельной компоновки.

Фото 29/29 | Все, что вам нужно знать о двигателе Toyota 2JZ-GTE

Смотреть фото галерею (29) Фото

Алюминиевая головка блока цилиндров имеет четыре клапана на цилиндр и скатную крышу. Если у 2JZ-GTE и есть какие-то недостатки, то они в голове.Здесь воздушный поток можно улучшить за счет портов, а более агрессивные кулачки почти всегда необходимы для приложений с высокой мощностью.

Фото 29/29 | Все, что вам нужно знать о двигателе Toyota 2JZ-GTE

Смотреть фото галерею (29) Фото

Интеллектуальная схема последовательного турбонаддува Toyota, от которой обычно отказываются в приложениях с более высокой мощностью, основана на паре турбин Hitachi C12B.Здесь один турбонагнетатель выполняет всю работу на раннем этапе, прежде чем второй - такого же размера - включается со скоростью 4000 об / мин.

15 обязательных технических характеристик 2JZGTE | Drifted.com

Мы поднимаем головку блока цилиндров мощного 2JZ-GTE Toyota, чтобы узнать, что именно делает этот двигатель королем двигателей JDM.

  • 1. Когда построили? 2JZ-GTE дебютировал в 1991 году на Toyota Aristo V (JZS147). Трансмиссия 2JZ позже нашла свое место в флагмане Toyota Supra RZ.
  • 2.Что такое смещение? Объем 2JZ-GTE составляет 2997 кубических сантиметров.
  • 3. Какая конфигурация двигателя? В 2JZ-GTE используется рядный шестицилиндровый двигатель.
  • 4. Кто это построил? 2JZ-GTE был построен Toyota Motor Corporation, Toyota City, Япония
  • .
  • 5. Он турбонаддув? Да. Отечественный 2JZ-GTE работал в паре со сдвоенными турбоагрегатами Hitachi CT20. Двигатели экспортной спецификации были модернизированы парой турбин Hitachi CT12B. Эти модернизированные агрегаты отличались более прочными корпусами турбин и улучшенными внутренними устройствами.
  • 6. Какое штатное давление наддува? 9 фунтов / кв. Дюйм
  • 7. Каковы особенности головки блока цилиндров? DOHC (Dual Over Head Cams), 24 клапана (4 клапана на цилиндр), в более поздних версиях он был оснащен системой изменения фаз газораспределения и впуска (VVT-I).
  • 8. Какая мощность на складе? 280 л. с. при 5600 об / мин
  • 9. Каков выходной крутящий момент на складе? 320 фут-фунтов при 4000 об / мин
  • 10. На каких автомобилях был установлен этот двигатель? Toyota Aristo 3.0V JZS147 (JDM), Toyota Aristo V300 JZS161 (JDM), Toyota Supra RZ / Turbo JZA80.
  • 11. Насколько настраивается стандартный двигатель? 2JZ-GTE легко настраивается, нижняя часть запаса выдерживает до 800 л.с. без изменений.
  • 12. Что об этом думают тюнеры двигателей? Рабочий объем 3 литра позволяет тюнерам запускать большие турбо-приложения без значительного турбо-лага. Это в сочетании с пуленепробиваемой инженерией на заводе означает, что базовые дыхательные модификации будут давать 3-400 л.с., в то время как модернизация турбины с поддерживающими модификациями будет стремиться к отметке 500 л.с.
  • 13. Есть ли в нем «крутой» фактор? 2JZ - один из самых желанных двигателей JDM на рынке.
  • 14. Как это звучит? Большой объем двигателя, рядная шестерка, дышащая через две турбины, означает, что 2JZ звучит фантастически. Великолепно гладкий и звучный, это должен быть один из лучших по звучанию двигателей из Японии.
  • 15. Трудно ли найти запасные части? Быстро развивающаяся отрасль производства 2JZ-GTE означает, что запасные части и детали для модернизации можно легко найти.Enjuku Racing в штатах, Nengun в Азии и JDM Garage в Великобритании - все запчасти от 2JZ.

Итак, теперь вы знаете характеристики 2JZ-GTE изнутри и снаружи, почему бы не проверить, как он ведет себя в битве лицом к лицу со своим младшим братом - 1JZ против 2JZ.

Посмотрите на этот 2JZ-GTE в действии ..

Сборник видео High Power Supra. 2000 PS + 2JZ. Играйте.

Toyota против Nissan. 2JZ против RB26. Какой из этих двух значков настройки JDM окажется лучше других? Давай выясним.

Вы владелец NA Supra или IS300? Не волнуйтесь, с нашим гидом по турбонагнетателям 2JZ-GE вы можете набирать правильные числа 2JZ, как его старший брат.

Написано Джо Терреллом Основатель Drifted.com, автомобильный журналист и всесторонний автолюбитель. Узнайте больше о Джо и команде Drifted на нашей странице о нас.

Оценить эту статью

Вы можете использовать эту функцию, чтобы оценить эту страницу. Пожалуйста, проявите великодушие, более высокий рейтинг помогает нам создавать больше подобного контента 🙏

2JZGTE VVTI Информация - 2JZGARAGE

(VVTi 2JZGTE слева - только для Японии, VVTi 2JZGE справа - только для США / Великобритании - это верно для supras, другие Toyota могли иметь эти двигатели в других моделях)

Технические характеристики:

  • VVTi 2jzgte входил в JZA80 Supra с сентября 1997 года по июль 2002 года.
  • Максимальная мощность: 209 @ 5600 (280 л.с.)
  • Крутящий момент (нм) 46.0 @ 3600 (338 футов / фунт)
  • Форсунки: 440cc
  • Импеданс инжектора: высокий импеданс
  • Штекеры Denso рекомендуются на складе: PK20TR11
  • Штекеры NGK, рекомендованные на складе: BKR6EKPB11
  • Датчик воздушного потока: измеритель воздушного потока горячего провода
  • Fly by wire throttle (все еще есть трос газа)
  • Противобуксовочная система встроена в ЭБУ
  • ЭБУ
  • основан на OBDII с использованием спецификации / протокола JOBD (ISO 14230), но вы не можете использовать стандартные сканеры OBDII для чтения кодов ошибок / диагностики и т. Д. Он по-прежнему имеет разъем OBDII и может быть сканирован с помощью инструмента сканирования и программного обеспечения, вы можете прочитать больше об этом здесь - http: // www.2jzgarage.com/2013/01/2jzgte-vvti-obd-scanning-and-information/
  • Ограничение оборотов: 7200 об / мин
  • Снижение скорости: 180 км / ч

Как работает VVTi

Как работает ETCS-i (система управления дроссельной заслонкой)

Устранение неполадок ETCS-i
http://www. 2jzgarage.com/2013/07/etcs-i-dbw-system-troubleshooting/

Что такое VVTi: -

Неправильная регулировка фаз газораспределения (VVT-i) оптимизирует эффективность двигателя за счет постоянного замедления или опережения момента впускного клапана в зависимости от условий и частоты вращения двигателя.Результат - исключительный крутящий момент на низких оборотах, позволяющий выйти из строя, мощь на средних оборотах для прохождения ситуаций и эффективность полного сжигания во всем диапазоне оборотов.
В отличие от некоторых систем, которые переключаются между двумя компромиссными настройками, VVT-i регулируется непрерывно, адаптируя характеристики практически к любой ситуации.
Дальнейшее чтение и объяснение VVTi с диаграммами: http://blog.lexus.com/2008/02/vvt-i-its-all-a.html

Отличаются ли компоненты головки VVTi от не-vvti?
Да и нет! У vvti другая шестерня впускного кулачка / кулачка (так как это VVTi!) Для VVTi доступны вторичные кулачки, такие как система Valcon от HKS, но они дороги, и нестандартная шлифовка, вероятно, более жизнеспособна. Ссылка на подразделение HKS Valcon: http://www.hks-power.co.jp/products/…on/valcon.html

Выпускной кулачок / кулачковая шестерня такая же, как и выпускной кулачок без vvti, и может использоваться для вторичных кулачков, таких как HKS, JUN и т.д. Эти части перечислены ниже. Единственное отличие, которое я обнаружил в номерах деталей, - это прокладки, не уверен в различиях, может быть только обновление детали, а не физическое изменение.

Двигатель VVTi слабее?
Нет, некоторые любители Toyota знают, что большинство двигателей vvti более поздних моделей, таких как (1UZ, 3UZ и т. Д.), Имели более слабые стержни.Штанги VVTi 2JZGTE точно такого же размера, как и блоки без VVTI. Коленчатый вал точно такой же, как и поршни и все остальное в нижней части. Ниже я перечислил все детали, и они точно такие же, они подтверждены в EPC (Каталог электронных запчастей Toyota). Фотографии также показаны ниже в конце сообщения. Единственным 1 другим номером детали, который я нашел, был шкив кривошипа (не весь амортизатор / балансир, только шкив, выглядят точно так же, как и они!)

Какие части такие же, как non-vvti? (Подтверждено EPC, личным опытом и исследованиями)

Нижний конец:

Короткий блок: Да
Балансир: Да
Поршни: Да
Поршневые кольца: Да
Подшипники (шток и коленчатый вал): Да
Шатуны и болты штока: ДА! ДА! ДА!
Кривошип: Да
Масляный насос: необходимо подтвердить, но, скорее всего, ДА - У них другой номер детали, но только последний номер, что обычно означает, что они были одним и тем же устройством, но обновлялись при запуске новой серии и т. Д.Также нет отдельной диаграммы, что также является хорошим индикатором того, что они одинаковы.

Головка:
Выхлопной кулачок / шестерня кулачка: Да
Впускной кулачок / шестерня кулачка: Нет
Пружины: Да
Держатели: Да
Ковши: Да
Сиденья: Да
Впускные и выпускные клапаны: Да
Направляющие клапана: Да
Подъемники: Да
Замки: Да
Седла: Да
Прокладки: Тот же размер и подходят, но разные номера деталей

Другое:
Ремень привода ГРМ: Да
Верхняя труба радиатора: Нет (Другой размер - из-за выступа впускного кулачка)
Трос дроссельной заслонки: Нет (Другой размер)
Впускной коллектор: Можно менять местами, но у него другой вакуумный трубопровод / другой IACV ну и конечно разная электроника / TRAC / дроссельная заслонка
, выпускной коллектор: да

Электрооборудование / ECU:
ECU: Нет
TRAC: Нет (встроено в ECU)
VVTi - ETCS Fuse 15amp Non vvti - TRAC предохранитель с 7. 5амп

Различия в двигателях Aristo:
Двигатель VVTi 2jzgte также входил в состав Aristo V300 (JZS161) 1998-2005 годов, так как я сделал преобразование с использованием этого двигателя, я могу предоставить некоторую информацию о различиях.

Я подробно описал изменения и изображения на моем - Toyota Supra NA-TT конверсия - Различия двигателей Aristo - Часть 4.

Также есть дополнительная информация о моей ветке по преобразованию проекта из supraforums AU - Project SZR в TT.

В качестве общего обзора - если вы заменяете этот двигатель на supra, вам нужно будет сделать следующее:

  • Насос гидроусилителя Aristo имеет электромагнитный клапан, которого нет в Supra, в основном это влияет на трубопроводы гидроусилителя рулевого управления, поскольку конфигурация болтов отличается, вам понадобится supra one
  • Водяной насос такой же, как на VVTi, не является гидроцилиндром - менять его не нужно
  • Aristo имеет поддон, установленный спереди, вам нужно будет изменить расположение поддона над средним.
  • Ткацкий станок для двигателя необходимо будет модифицировать или заменить на более высокий блок
  • Крепления двигателя и кронштейны необходимо поменять местами
  • Пробка усилителя тормозов (идет к верхней части впускного коллектора)
  • Необходимо поменять заглушку ткацкого станка датчика o2
  • Необходимо приобрести и установить датчик температуры воды (не датчик)
  • Пробка датчика уровня масла может понадобиться докупить
  • Шланги отопителя от двигателя нужно будет докупить, так как у aristo разные
  • Кронштейн масляного щупа другой
  • Масляные обратки от турбин разные
  • Для блока предохранителей
  • потребуется специальная проводка, некоторые отличия: предохранитель ETSC (TRAC Control) на 15 ампер и должен подключаться к 5-контактному разъему под блоком предохранителей, я установил проводку для электрического вентилятора (хотя их нет), EFI1 и Реле и предохранители EFI2 были настроены, так как NA использует только одно реле EFI, для этого требовался провод от 5-контактного разъема под блоком предохранителей, а также изменение проводки реле EFI.

Фотографии оригинального двигателя - 2JZGTE VVTi из Aristo 2000 года, который я использовал для преобразования

Двигатель с кулачковой передачей Titan и зубчатым ремнем Power Enterprise

Впускной коллектор и нижние направляющие

Различия насоса гидроусилителя Aristo и Supra:

Aristo Sump (конфигурация переднего поддона)

Supra Sump (конфигурация со средним поддоном)

2JZGTE VVTi Aristo Wiring Loom

2JZGTE VVTi Supra Жгут проводов

ЭБУ - имеет встроенную антипробуксовочную систему (последний разъем на правой стороне)

Датчик температуры воды (не датчик - датчик температуры воды ниже)

Больше фотографий урезанного двигателя 2JZGTE VVTi и его компонентов можно найти здесь: http: // www.2jzgarage.com/2013/04/vvti-pictures

Kaizen Motorsports - СИСТЕМА 1JZ / 2JZ GTE VVTi

За более чем 8 лет работы над двигателями VVTi я и некоторые из моих клиентов слышали практически все оправдания, почему VVTi не работает с приложениями с высокой мощностью. Я получил ответы типа «удачи!» ... ... «какой магазин это делает?» ... ... «никто не будет настраивать его» ... ... »вам нужно дорогое управление двигателем, чтобы настройте его "... ..." Он подавит мощность в верхнем диапазоне "... ... "Ни одна гоночная команда не использует его" ... ... "сложно подключить" ... ... "нет послепродажной поддержки, потому что он не производит энергии". Бла-бла-бла, бла-бла !!! Да, я все это слышал !. Итак, на всякий случай, если вы читаете это, и ВЫ - один из тех, кто сказал это, или вы один из тех других магазинов, занимающихся НИОКР (исследованиями и копированием), расслабьтесь и узнайте несколько вещей!

Что такое VVTi? VVT-i, или интеллектуальная система изменения фаз газораспределения, представляет собой автомобильную технологию изменения фаз газораспределения, разработанную Toyota.VVT-i, представленный в 1996 году. Он изменяет синхронизацию впускных клапанов, регулируя соотношение между приводом распределительного вала (ременным, ножничным или цепным) и впускным распредвалом. Давление моторного масла подается на исполнительный механизм для регулировки положения распределительного вала. Регулировка времени перекрытия между закрытием выпускного клапана и открытием впускного клапана приводит к повышению эффективности двигателя.

Легко, правда? Википедия - ваш друг! LOL Нужно увидеть это в видео? Смотри ниже! Благодаря Джонатану Дж.Готье за ​​ссылку.

Шестерня VVT Это область, вызывающая беспокойство у тех, кто не информирован. Может все испортиться? Да, оно может. ЕСЛИ вы отключите соленоид VVT и снова подключите его во время работы автомобиля, да, он может выйти из строя. Он лишит шестерен внутри! Другая проблема в том, что он протекает. Скорее всего ему уже 15+ лет !. Это простые исправления, купите новый, если не уверены в его исправности. (Да ладно! Если бы это был двигатель без VVTi, вы бы все равно потратили деньги на HKS или Titan!)

Другая часть, которую вы хотите проверить на оптимальную надежность VVT, - это масляный фильтр. он расположен в верхнем болте банджо линии подачи масла VVT. (Спасибо Toyota за его размещение)

Соленоид VVT Эта маленькая штука контролирует подачу масла в шестерню, чтобы опережать и замедлять синхронизацию кулачка. Это в сочетании с заводским блоком управления двигателем и датчиками кулачка и кривошипа - вот что делает чудо. Замените заводской блок управления двигателем с помощью одного из наших пакетов EMS, добавьте несколько E85, более крупные форсунки и турбонагнетатель на ваш выбор (Comp turbo, BW, Garrett) на стандартные внутренние компоненты.Мы добились отличных результатов на двигателях, находящихся на 100% внутреннем складе.

Эта динамометрическая диаграмма сделана из 100% внутреннего стандартного блока / головки 2jzgte с турбонаддувом Comp turbo 67mm Turbo. У этого автомобиля хорошие ходовые качества. Такая реакция на улице убийственна. Он обладает большим крутящим моментом там, где вам это нужно, и когда вам это нужно. Сделано все с заводским R154! Никаких причудливых деталей, только старая добрая ударопрочная!

Установка двигателя Ну это выглядит так ...

Используем катушку на вилке от двигателя ТТ с запальником.Еще нет DLI, пока мы не начнем затмевать 750+ л.с. Лучшая система зажигания принесет больше пони, но эй, стоковая система работает! EMS, которую мы используем для этого автомобиля, - это наша собственная модифицированная система AEM EMS и наша собственная подвеска. Он контролирует AICV так же, как стандартный ЭБУ, что дает вам каждый раз отличный старт.

До сих пор мы видели, что система VVT может сделать со стандартными лонгблоками, но что она может сделать с сильно модифицированными головками цилиндров и собранными блоками? Что ж, Система не знает, на стандартном ли это двигателе или на полностью построенном лонгблоке.Это не так.

The Test Мы построили двигатель без VVT для заказчика более 4 лет назад. Эта комбинация блока и головы раньше давала более 900 л. с. Все клапаны Supertech, двойные пружины, седла из бериллиевой меди, ковши без прокладок и кулачки GSCS2. В блоке установлены поршни Tomei и штоки турбо-туфа Manley. Подшипники ACL и основные крышки заготовок завершают блок, создавая пуленепробиваемый двигатель. Теперь, 4 года спустя, когда мы хотим снять головку и установить встроенную головку VVTi с теми же компонентами, что и головка без VVTi.Настройка головки VVTi с таким же профилем кулачка и продолжительностью была простой задачей благодаря силовому подразделению GSC. Работа порта также выполнялась в том же механическом цехе, и у них были номера потоков из первого, поэтому их было легко сопоставить. В довершение всего, утечка старой головки, прикрученной к блоку, составила 3% по всем направлениям. Почему так важно это проверить? Это говорит нам о том, что двигатель исправен и что голова работает наилучшим образом. После того, как головка VVTi была прикручена, мы повторно проверили, что утечка была такой же... и это было! Затем мы начали наш тест спиной к спине. Используя те же впускные и турбо-коллекторы, что и у двигателя без VVTi, тот же турбо, тот же бензин в баке и те же уровни наддува, он собирался сказать нам раз и навсегда, в чем разница. Разница была просто потрясающая!

Разница между головкой блока цилиндров с VVTi (сплошная красная линия) и без VVTi (светло-красная линия), показанной выше, на одном автомобиле, с одинаковым блоком, с одинаковой степенью сжатия (8,5: 1), с тем же баком e85 и одинаковыми уровнями наддува, при том же подъеме и продолжительности на кулачках показывает прирост при 5000 об / мин.Крутящий момент увеличился на 276 фут-фунтов, а мощность - на 269 л.с.! Другой аспект, который увеличился, был MPG! На e85 он увеличился с 16 до 21 миль на галлон! Теперь машина не ехала, как типичный монстр Supra Brent.

Волшебные вопросы? ... Что он делает против аналогичного строителя? Что, если бы у гребешка была более высокая степень сжатия?

БАМ! синяя линия - штрих! Мы построили обе машины на одном стенде.

Как вы думаете, VVTi того стоит? Что, если бы у него был 10.Блок сжатия 5: 1, Строкер? Закись азота? быстрый золотниковый клапан? Возможно, ему нужно будет постоянно управлять всей улицей MT ET! Если крутящий момент выигрывает гонки, почему бы не использовать VVTi? Сложно настроить? Нет, Систему легко настроить в зависимости от того, сколько вы хотите от нее и насколько агрессивно вы хотите ее установить. На данный момент можно с уверенностью сказать, что нам нужно больше зажигания. Катушки ТТ и HKS DLI не справляются с перекрытием и гасат искру.

Моторный отсек без VVTi

Моторный отсек VVTi.

Здесь вы можете увидеть воздухозаборник, который мы с Лейлани сделали. Я знаю, что это не имеет ничего общего с темой, но я хотел показать это вам ... Также большое ядро ​​ETS 6 дюймов Intercooler, а также функциональный кондиционер. Незадолго до того, как мы закончили работу над воздушной коробкой, в магазин зашли Speedhunters, чтобы сфотографировать Scrapyard Scamp (также с двигателем VVTi), а также захотели показать машину Брента. http://www.speedhunters.com/2015/01/the-eternal-supra-refining-an-icon/

Brent был ответственен за реализацию этого проекта VVTi.Он всегда готов раздвинуть границы своей машины. Как только мы узнали, что двигатель достаточно исправен, чтобы выдержать все возможные злоупотребления, мы поняли, что единственный способ, которым он может работать, - это взлететь! AEM также был большим подспорьем. Бо Браун из BBR tuning также сделал это возможным. Его навыки не имеют себе равных.

8+ лет возиться с VVTi, и это некоторые из проектов VVTi, над которыми мы работали.

http://www.speedhunters.com/2014/09/feathers-ruffled-2jz-mopar/

2JZGTE на базе A comp turbo 6767 с использованием MS3pro EMS, принадлежащей Дэйву Бакшоу!

Бесспорный Родель, остановка шоу A70

НА-Т ВВТи 🙂

Soapra!

Колокольчики Кенни, хлысты, полноприводные E85 Evo и множество мертвых змей и лошадей! Supra Хулио теперь на E85 и более 600 л. с.!

Тихий убийца! Сток выглядящий, рециркулируемый вестгейт 4 дверная Супра! 25 миль на галлон для загрузки и запаса ЭБУ!

Переходил с Non VVTi на VVTi.Оригинальный магазин продал этому покупателю сломанный 2jz. Мы сделали это правильно. Также сделал новую обвязку и проложил ее в нужном месте. Использование AEM V1 для A 7MGTE!

Чехол Dsport, проект Soristo / SC300! на AEM Infinity 10

Авто, VVTi, Single turbo E85 на AEM V2!

AEM Infinity 10 настроен компанией BBR tuning, принадлежащей Бренту Хакаби. Комп турбо 7483 Турбина!

Мы не работали над этим, но это двигатель порно! VVTi, так почему бы и нет! Дрифт-кар Дайго Сайто 1200 л.с.

Мы доказали, что VVTi стоит использовать в любом приложении, от улицы до полосы, от гоночного автомобиля до дрифт-кара. Эта технология потрясающая, как и пуленепробиваемые двигатели JZ.Теперь, когда мы сбили с толку двигатель JZ Mantra, найдет ли JZ VVTi себя в моторном отсеке? Не верьте мне на слово, ребята из Nissan тоже ими пользуются!

2JZGTE VVTi Технические характеристики - My Pro Street

Еще одна глава нашей серии статей, посвященных замене двигателей 2JZGTE, - это наши спецификации 2JZGTE VVTi. Двигатель VVTi - это первый двигатель Toyota 2JZ, в котором используются регулируемые шестерни впускных кулачков для регулировки фаз газораспределения на лету.Похож на Honda VTEC или Mitsubishi MIVEC, но версия Toyota динамична и работает быстро.

Используя выходные сигналы датчика, ЭБУ 2JZGTE VVTi управляет фазами газораспределения, замедляя или перемещая впускной кулачок на различных оборотах двигателя. За счет оптимизации фаз газораспределения впускных клапанов блок управления двигателем может улучшить мощность на средних оборотах, увеличить крутящий момент на низких оборотах и ​​снизить выбросы в целом.

Сочетание электроники и гидравлики позволяет системе VVT-i изменять фазу во всем диапазоне 30 градусов.Значительные улучшения впуска двигателя и оптимального сгорания достигаются, поскольку эта система изменения фаз газораспределения выполняет свою работу. У вас есть вопрос о времени кулачка? Узнайте, как регулировать перекрытие, в нашем руководстве по синхронизации кулачков 4G63, чтобы понять, на что способна синхронизация фаз кулачка.

Двигатель VVTi - хороший кандидат на замену двигателя, если вы ищете двигатель 2JZ для импорта. Установленный в JZA80 Supra после того, как он был снят с производства здесь, в США, его можно импортировать с рынков Великобритании, а также с рынка JDM.

Многие клиенты отказываются от VVT-i, потому что слышат, что это более слабый двигатель. Вопреки распространенному мнению, VVTi 2JZ не слабее , чем версия без VVTi, и на самом деле имеет почти все одинаковые номера деталей, чтобы собрать его вместе. Давайте сразу перейдем к нашим спецификациям 2JZGTE VVTi.

Rundown на VVTi

  • Максимальная мощность: 209 @ 5600 (280 л.с.)
  • Крутящий момент (нм) 46,0 при 3600 (338 футов / фунт)
  • Форсунки: 440 куб. См с высоким сопротивлением
  • Штекеры Denso рекомендуются на складе: PK20TR11
  • Штекеры NGK, рекомендованные на складе: BKR6EKPB11
  • Датчик воздушного потока: измеритель воздушного потока горячего провода
  • Трос дроссельной заслонки - без привода по проводам
  • Противобуксовочная система встроена в ЭБУ
  • Ограничение оборотов: 7200 об / мин
  • Снижение скорости: 180 км / ч

В чем разница между VVT-i 2JZGTE и обычным JDM Aristo 2JZGTE?

Как отремонтировать впускной кулачок 2JZGTE

и шестерню

Самая большая разница между моделью VVT-i и обычным 2JZ - это, конечно, шестерня впускного распредвала и распредвал. Это может быть единственным недостатком для замены двигателя VVT-i на ваш 2JZGTE, потому что, если вы хотите обновить свой впускной кулачок, это будет дорого.

Существует определенная потеря послепродажной поддержки этого впускного кулачка VVT-i, но HKS действительно предлагает систему VALCON, которая, по сути, представляет собой индивидуальную помолу. Помните об этом ограничении перед покупкой импортированного 2JZGTE.

Недешево можно описать систему HKS Valcon

. Выпускной кулачок и кулачковая шестерня такие же, как и у любых других моделей 2JZGTE, не относящихся к VVTi, и поэтому подходят для широкого диапазона кулачков вторичного рынка.

Замена головки блока цилиндров

Компоненты головки блока цилиндров для VVT-i или не VVTi абсолютно одинаковы за пределами впускного кулачка и кулачковой шестерни. Вы можете поменять местами головки цилиндров и распределительные валы, чтобы просто преобразовать VVT-i 2JZGTE в двигатель без VVTi, если хотите. Фактически, за пределами прокладок в головке все номера деталей точно такие же, за пределами очевидного впускного кулачка.

Чем еще отличается?

Верхняя труба радиатора будет отличаться от версии без VVTi из-за выпуклости для гидравлического привода и шестерни впускного кулачка.Трос дроссельной заслонки имеет другую длину, потому что, в отличие от обычного 2JZGTE, регулятор TRAC встроен в ЭБУ. Шатуны, шатуны, поршни, кольца, подшипники, болты такие же, как и в версии без VVTi.

Есть датчик воды (не датчик), который вам нужно будет установить или подключить отдельно, если вы не используете традиционный блок управления двигателем VVT-i и ремни безопасности.

Сделай сам 2JZGTE Шкивы понижающей передачи

Зачем менять VVT-i?

Это более новый двигатель, чем многие старые модели 2JZ, представленные на рынке или стоящие во дворах по всему миру.Он также имеет фронтальный отстойник, что означает, что если вы меняете его на 240SX или 240Z, нет необходимости в установке другого отстойника. Он дает такую ​​же мощность и надежность, но обычно не требует более высокой цены, и отражает видение Toyota 2JZ, который, кстати, все еще находится в производстве.

Почему бы не поменять местами VVT-i?

Прискорбным фактом этой замены двигателя является ЭБУ, поскольку он управляет изменением фаз впускных клапанов. Вам понадобится ЭБУ, поставляемый на вторичный рынок, для полноценной работы и работы вашего двигателя, если вы не переделываете его на двигатель без VVTi.

Ваши возможности довольно ограничены, но есть несколько из них, включая такие известные, как AEM EMS, Autronic SM4, новый Haltech, а также HKS F-CON V PRO.

Это подходит для нашего руководства по спецификациям 2JZGTE VVTi, пожалуйста, оставьте нам любые комментарии или вопросы ниже.

Нравится:

Нравится Загрузка ...

Технические характеристики двигателя

Toyota 2JZ - HCDMAG.COM

Статья может содержать партнерские ссылки.Как партнер Amazon я зарабатываю на соответствующих покупках.

Двигатель Toyota 2JZ - это семейство рядных шестицилиндровых двигателей объемом 3 литра. Семейство двигателей состоит из 3 отдельных двигателей: 2JZ-GE, 2JZ GTE и 2JZ-FSE.

GE - это базовая версия семейства двигателей 2JZ, а 2JZ GTE - двигатель с высокими характеристиками. Эти двигатели были произведены компанией Toyota.

Это семейство двигателей было доступно для широкого спектра отечественных моделей, хотя экспортные модели автомобилей с этим двигателем были гораздо более ограниченными.

Для некоторых внутренних и только доступных рынков Азии этот двигатель был встроен в Toyota Altezza, Aristo, Crown, Mark II, Chaser, Cresta, Progres, Soarer и Brevis, в то время как двигатель был доступен на международном уровне в Toyota Supra. Двигатель также был доступен в некоторых моделях Lexus, IS300, LS300 и SC300.

Рождение легенды уличных гонок

Toyota 2JZ впервые появился в продаже в 1991 году и производился до 2002 года. Этот двигатель, вероятно, был представлен в ответ на двигатель Nissan RB26DETT, который набирал популярность в то время.

Двигатель 2JZ был популярен благодаря своим характеристикам, особенно модель 2JZ-GTE. Этот двигатель также популярен, потому что он может быть установлен в самые разные автомобили. Эта конкретная модель была оснащена двойным турбонаддувом, обеспечивающим более высокий отклик на низких оборотах, а также усиление, необходимое для высокой производительности на высоких оборотах двигателя.

Это один из тех двигателей, которые люди, любящие мощность и уличные гонки, продолжат модифицировать и использовать для своих автомобилей для уличных гонок. Двигатель легкий и пропорционально выдает тонну мощности.

2JZ Рабочие характеристики

Как уже упоминалось, разные модели двигателей имеют разные рабочие характеристики. Версия GE достигает от 212 до 227 лошадиных сил и до 220 фунт-фут крутящего момента при правильном применении. Двигатель FSE очень похож, развивая максимальную мощность 217 лошадиных сил и 216 фунт-фут крутящего момента.

GTE является высокопроизводительным двигателем, способным развивать мощность 321 л. с. в Северной Америке. Двигатель также способен развивать крутящий момент 333 фунт-фут.

Эти цифры достигаются в приложениях с последовательным турбонаддувом, но, безусловно, впечатляют для двигателя объемом 2,997 литра и объемом 182,9 кубических дюйма. Это смещение достигается при диаметре внутреннего диаметра 3,39 дюйма и ходе поршня 3,39 дюйма.

  • 2JZ-GE: 212-227 л.с. + 220 Нм крутящего момента
  • 2JZ GTE: 321 л.с. + 333 фунт-фут крутящего момента
  • 2JZ-FSE: 217 лошадиных сил + 216 Нм крутящего момента

Конструкция головки и блока

Все эти двигатели сконструированы с использованием чугунного блока цилиндров.Оба двигателя также имеют головки блока цилиндров из алюминия. В целом двигатели очень похожи по конструкции, хотя у GTE утоплены верхние части поршней и переработаны порты и клапаны.

По большей части этот редизайн должен был учесть дополнительный поток от последовательного турбонаддува двигателя ГТД. В семействе двигателей 2JZ используется двухклапанный распределительный механизм с верхним расположением распредвала, с 2 впускными и 2 выпускными клапанами на цилиндр, всего 24 клапана.

Семейство Toyota 2JZ было популярным семейством двигателей, но, безусловно, самым популярным двигателем был двигатель 2JZ GTE на основе рабочих характеристик.Этот двигатель обладал большой мощностью, в значительной степени отличавшейся от системы впуска ГТД.

По заводским данным, у этого двигателя указана мощность до 321 лошадиных сил, что весьма впечатляет для серийного 3-литрового двигателя, особенно с учетом того факта, что этот двигатель был разработан в начале 90-х годов.

Доработанную версию этого двигателя можно найти во многих автомобилях для уличных гонок, поскольку это один из наиболее популярных двигателей для уличных гонок. Соотношение мощности и веса этого двигателя делает его сильным соперником.

Фото двигателя

через Чен Чин

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
